Привід круглов’язальної машини

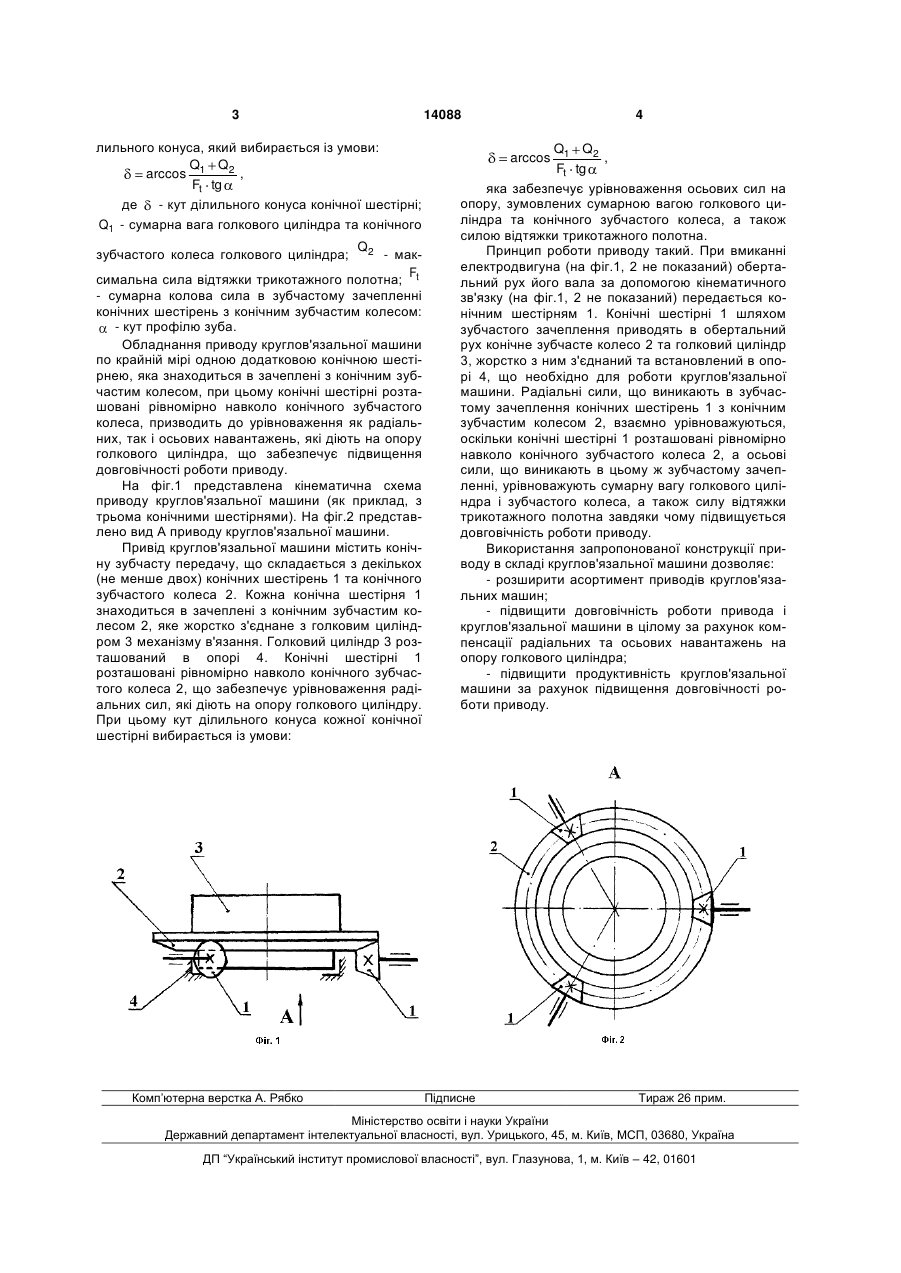

1. Привід круглов’язальної машини, що містить конічну зубчасту передачу, конічна шестірня якої знаходиться в зачепленні з конічним зубчастим колесом, жорстко з’єднаним з голковим циліндром, розташованим в опорі, який відрізняється тим, що він обладнаний принаймні одною додатковою конічною шестірнею, яка знаходиться в зачепленні з конічним зубчастим колесом, при цьому конічні шестерні розташовані рівномірно навколо конічного зубчастого колеса. 3 14088 лильного конуса, який вибирається із умови: Q Q2 , arccos 1 Ft tg де - кут ділильного конуса конічної шестірні; Q1 - сумарна вага голкового циліндра та конічного зубчастого колеса голкового циліндра; Q2 - макF симальна сила відтяжки трикотажного полотна; t - сумарна колова сила в зубчастому зачепленні конічних шестірень з конічним зубчастим колесом: - кут профілю зуба. Обладнання приводу круглов'язальної машини по крайній мірі одною додатковою конічною шестірнею, яка знаходиться в зачеплені з конічним зубчастим колесом, при цьому конічні шестірні розташовані рівномірно навколо конічного зубчастого колеса, призводить до урівноваження як радіальних, так і осьових навантажень, які діють на опору голкового циліндра, що забезпечує підвищення довговічності роботи приводу. На фіг.1 представлена кінематична схема приводу круглов'язальної машини (як приклад, з трьома конічними шестірнями). На фіг.2 представлено вид А приводу круглов'язальної машини. Привід круглов'язальної машини містить конічну зубчасту передачу, що складається з декількох (не менше двох) конічних шестірень 1 та конічного зубчастого колеса 2. Кожна конічна шестірня 1 знаходиться в зачеплені з конічним зубчастим колесом 2, яке жорстко з'єднане з голковим циліндром 3 механізму в'язання. Голковий циліндр 3 розташований в опорі 4. Конічні шестірні 1 розташовані рівномірно навколо конічного зубчастого колеса 2, що забезпечує урівноваження радіальних сил, які діють на опору голкового циліндру. При цьому кут ділильного конуса кожної конічної шестірні вибирається із умови: Комп’ютерна верстка А. Рябко 4 Q1 Q2 , Ft tg яка забезпечує урівноваження осьових сил на опору, зумовлених сумарною вагою голкового циліндра та конічного зубчастого колеса, а також силою відтяжки трикотажного полотна. Принцип роботи приводу такий. При вмиканні електродвигуна (на фіг.1, 2 не показаний) обертальний рух його вала за допомогою кінематичного зв'язку (на фіг.1, 2 не показаний) передається конічним шестірням 1. Конічні шестірні 1 шляхом зубчастого зачеплення приводять в обертальний рух конічне зубчасте колесо 2 та голковий циліндр 3, жорстко з ним з'єднаний та встановлений в опорі 4, що необхідно для роботи круглов'язальної машини. Радіальні сили, що виникають в зубчастому зачеплення конічних шестірень 1 з конічним зубчастим колесом 2, взаємно урівноважуються, оскільки конічні шестірні 1 розташовані рівномірно навколо конічного зубчастого колеса 2, а осьові сили, що виникають в цьому ж зубчастому зачепленні, урівноважують сумарну вагу голкового циліндра і зубчастого колеса, а також силу відтяжки трикотажного полотна завдяки чому підвищується довговічність роботи приводу. Використання запропонованої конструкції приводу в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок компенсації радіальних та осьових навантажень на опору голкового циліндра; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи приводу. arccos Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
