Спосіб чистового оброблення і поверхневого зміцнення зубчастих коліс
Номер патенту: 37754
Опубліковано: 10.12.2008
Формула / Реферат
Спосіб чистового оброблення і поверхневого зміцнення зубчастих коліс, що включає їх холодне обкочування обкатником, який вводять у зачеплення з зубчастим колесом з натягом і якому надають віброколивання, який відрізняється тим, що рух обкатника і зубчастого колеса синхронізують введенням змінної гітари швидкостей.
Текст

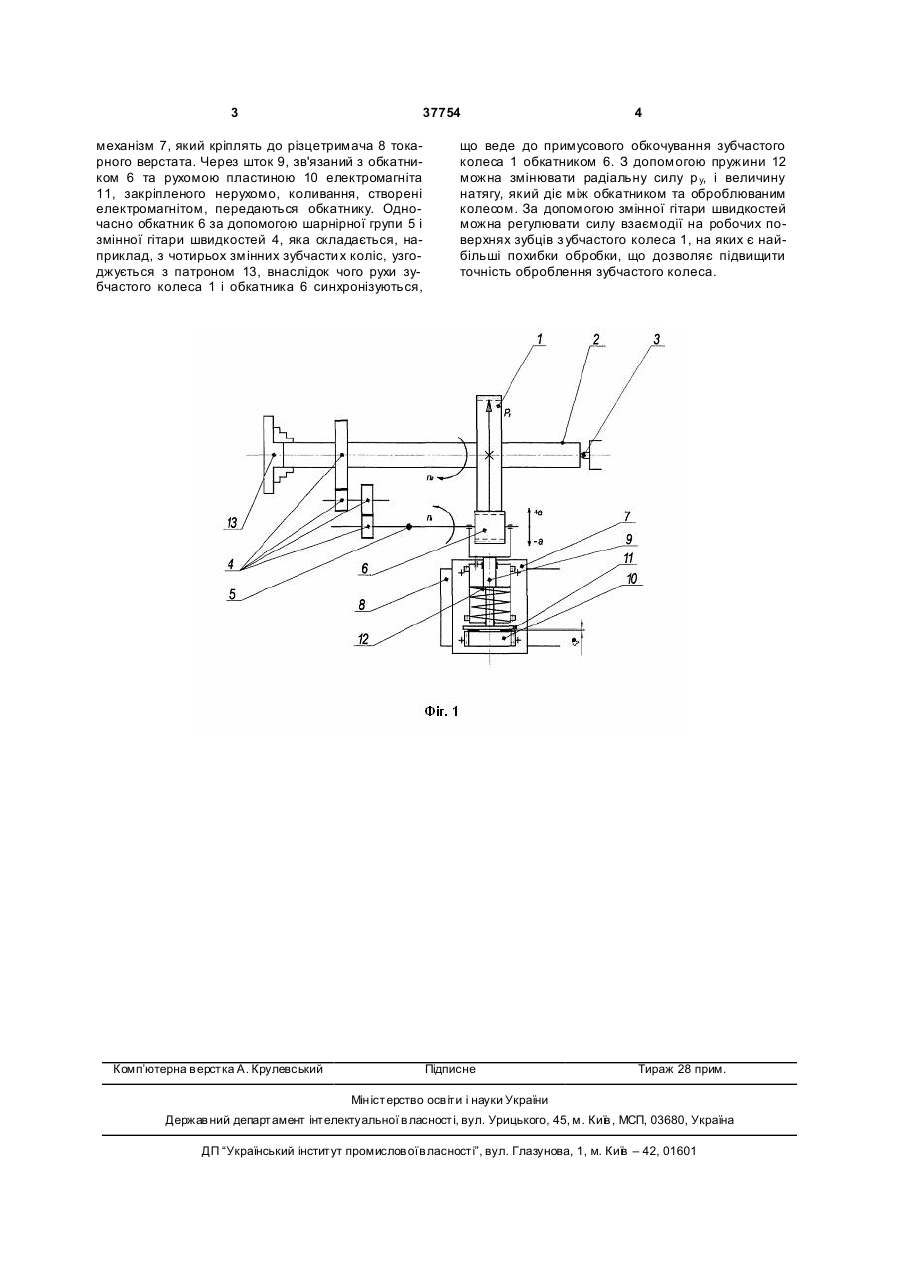

Спосіб чистового оброблення і поверхневого зміцнення зубчастих коліс, що включає їх холодне обкочування обкатником, який вводять у зачеплення з зубчастим колесом з натягом і якому надають віброколивання, який відрізняється тим, що рух обкатника і зубчастого колеса синхронізують введенням змінної гітари швидкостей. (19) (21) u200807805 (22) 09.06.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ГРИЦАЙ ІГОР ЄВГЕНОВИЧ, UA, КОЗАК АНДРІЙ ВОЛОДИ МИРОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A 3 37754 механізм 7, який кріплять до різцетримача 8 токарного верстата. Через шток 9, зв'язаний з обкатником 6 та рухомою пластиною 10 електромагніта 11, закріпленого нерухомо, коливання, створені електромагнітом, передаються обкатнику. Одночасно обкатник 6 за допомогою шарнірної групи 5 і змінної гітари швидкостей 4, яка складається, наприклад, з чотирьох змінних зубчасти х коліс, узгоджується з патроном 13, внаслідок чого рухи зубчастого колеса 1 і обкатника 6 синхронізуються, Комп’ютерна в ерстка А. Крулевський 4 що веде до примусового обкочування зубчастого колеса 1 обкатником 6. З допомогою пружини 12 можна змінювати радіальну силу р у, і величину натягу, який діє між обкатником та оброблюваним колесом. За допомогою змінної гітари швидкостей можна регулювати силу взаємодії на робочих поверхнях зубців з убчастого колеса 1, на яких є найбільші похибки обробки, що дозволяє підвищити точність оброблення зубчастого колеса. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of finish working and surface strengthening of gears
Автори англійськоюHrytsai Ihor Yevhenovych, Kozak Andrii Volodymyrovych
Назва патенту російськоюСпособ чистовой обработки и поверхностного упрочнения зубчатых колес
Автори російськоюГрицай Игорь Евгеньевич, Козак Андрей Владимирович
МПК / Мітки
МПК: B23F 19/00
Мітки: спосіб, зубчастих, зміцнення, чистового, коліс, оброблення, поверхневого
