Тепляк
Номер патенту: 37788
Опубліковано: 10.12.2008
Автори: Токмакова Валентина Федорівна, Назаров Костянтин Валерійович, Гранкін Олександр Сергійович, Воробйов Олександр Іванович, Ярмошик Данило Петрович, Євдокімов Сергій Миколайович, Кравченко Олександр Михайлович
Формула / Реферат
1. Тепляк, установлюваний над вогнетривкою кладкою коксової печі, виконаний у вигляді збірно-розбірної металевої конструкції, перекритої кроквяними фермами під покрівлю, що cпирається на несучі колони, який відрізняється тим, що як несучі колони використовують анкерні колони поперечного армування вогнетривкої кладки.
2. Тепляк за п. 1, який відрізняється тим, що в покрівлі виконані відкидні монтажні люки.
Текст

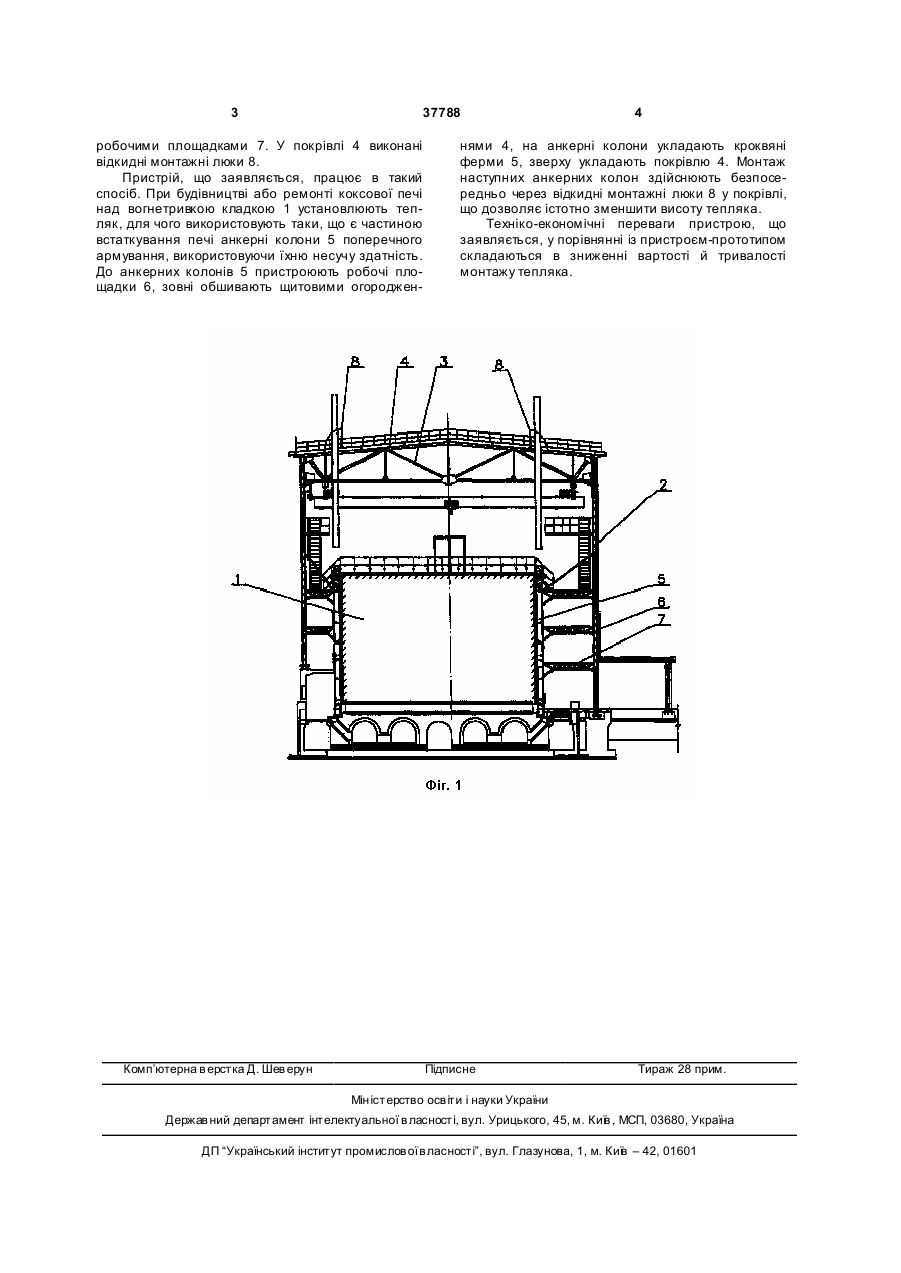

1. Тепляк, установлюваний над вогнетривкою кладкою коксової печі, виконаний у вигляді збірнорозбірної металевої конструкції, перекритої кроквяними фермами під покрівлю, що cпирається на несучі колони, який відрізняється тим, що як несучі колони використовують анкерні колони поперечного армування вогнетривкої кладки. 2. Тепляк за п. 1, який відрізняється тим, що в покрівлі виконані відкидні монтажні люки. (19) (21) u200808396 (22) 23.06.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) КРАВЧЕНКО ОЛЕКСАНДР МИ ХАЙЛОВИЧ, UA, ЯРМОШИК ДАНИЛО ПЕТРОВИЧ, U A, ТОКМАКОВА ВАЛЕНТИНА ФЕДОРІВН А, UA, ЄВДОКІМОВ СЕРГІЙ МИКОЛАЙОВИЧ, U A, ВОРОБЙОВ ОЛЕКСАНДР ІВАНОВИЧ, UA, Н АЗАРОВ КОСТЯНТИН ВАЛЕРІЙОВИЧ, UA, ГРАНКІН ОЛЕКС АНДР СЕРГІЙОВИЧ, UA 3 37788 робочими площадками 7. У покрівлі 4 виконані відкидні монтажні люки 8. Пристрій, що заявляється, працює в такий спосіб. При будівництві або ремонті коксової печі над вогнетривкою кладкою 1 установлюють тепляк, для чого використовують таки, що є частиною встаткування печі анкерні колони 5 поперечного армування, використовуючи їхню несучу здатність. До анкерних колонів 5 пристроюють робочі площадки 6, зовні обшивають щитовими огороджен Комп’ютерна в ерстка Д. Шев ерун 4 нями 4, на анкерні колони укладають кроквяні ферми 5, зверху укладають покрівлю 4. Монтаж наступних анкерних колон здійснюють безпосередньо через відкидні монтажні люки 8 у покрівлі, що дозволяє істотно зменшити висоту тепляка. Техніко-економічні переваги пристрою, що заявляється, у порівнянні із пристроєм-прототипом складаються в зниженні вартості й тривалості монтажу тепляка. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCuring tent
Автори англійськоюKravchenko Oleksandr Mykhailovych, Yarmoshyk Danylo Petrovych, Tokmakova Valentyna Fedorivna, Yevdokimov Serhii Mykolaiovych, Vorobiov Oleksandr Ivanovych, Nazarov Kostiantyn Valeriiovych, Hrankin Oleksandr Serhiovych
Назва патенту російськоюТепляк
Автори російськоюКравченко Александр Михайлович, Ярмошик Данил Петрович, Токмакова Валентина Федоровна, Евдокимов Сергей Николаевич, Воробьев Александр Иванович, Назаров Константин Валерьевич, Гранкин Александр Сергеевич
МПК / Мітки
МПК: C10B 29/00
Мітки: тепляк
