Спосіб кріплення закладної деталі в отвір у бетонній плиті
Номер патенту: 37789
Опубліковано: 10.12.2008
Автори: Кравченко Олександр Михайлович, Ярмошик Данило Петрович, Назаров Костянтин Валерійович, Воробйов Олександр Іванович, Токмакова Валентина Федорівна
Формула / Реферат
Спосіб кріплення закладної деталі в отвір у бетонній плиті, що включає введення деталі в отвір за допомогою фіксатора, який відрізняється тим, що закладну деталь кріплять до фіксатора й регулюють її положення на стенді, при цьому як фіксатор використовують знімний шаблон.
Текст

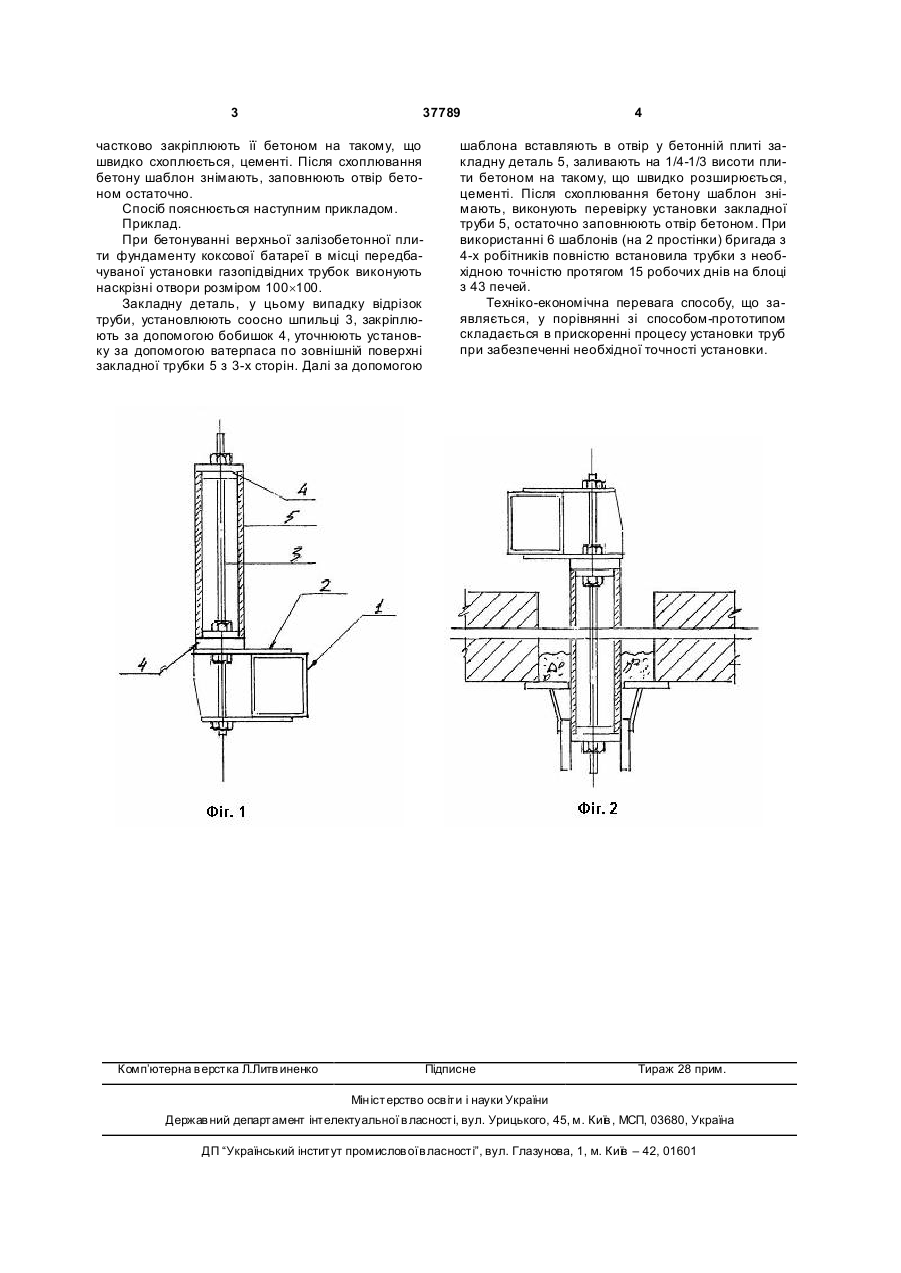

Спосіб кріплення закладної деталі в отвір у бетонній плиті, що включає введення деталі в отвір за допомогою фіксатора, який відрізняється тим, що закладну деталь кріплять до фіксатора й регулюють її положення на стенді, при цьому як фіксатор використовують знімний шаблон. (19) (21) u200808397 (22) 23.06.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) КРАВЧЕНКО ОЛЕКСАНДР МИ ХАЙЛОВИЧ, UA, ЯРМОШИК ДАНИЛО ПЕТРОВИЧ, U A, ТОКМАКОВА ВАЛЕНТИНА ФЕДОРІВН А, U A, ВОРОБЙОВ ОЛЕКСАНДР ІВАНОВИЧ, U A, НАЗАРОВ КОСТЯНТИН ВАЛЕРІЙОВИЧ, U A 3 37789 частково закріплюють її бетоном на такому, що швидко схоплюється, цементі. Після схоплювання бетону шаблон знімають, заповнюють отвір бетоном остаточно. Спосіб пояснюється наступним прикладом. Приклад. При бетонуванні верхньої залізобетонної плити фундаменту коксової батареї в місці передбачуваної установки газопідвідних трубок виконують наскрізні отвори розміром 100´100. Закладну деталь, у цьому випадку відрізок труби, установлюють соосно шпильці 3, закріплюють за допомогою бобишок 4, уточнюють установку за допомогою ватерпаса по зовнішній поверхні закладної трубки 5 з 3-х сторін. Далі за допомогою Комп’ютерна в ерстка Л.Литв иненко 4 шаблона вставляють в отвір у бетонній плиті закладну деталь 5, заливають на 1/4-1/3 висоти плити бетоном на такому, що швидко розширюється, цементі. Після схоплювання бетону шаблон знімають, виконують перевірку установки закладної труби 5, остаточно заповнюють отвір бетоном. При використанні 6 шаблонів (на 2 простінки) бригада з 4-х робітників повністю встановила трубки з необхідною точністю протягом 15 робочих днів на блоці з 43 печей. Техніко-економічна перевага способу, що заявляється, у порівнянні зі способом-прототипом складається в прискоренні процесу установки труб при забезпеченні необхідної точності установки. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of fastening the embedded item in the opening of a concrete slab
Автори англійськоюKravchenko Oleksandr Mykhailovych, Yarmoshyk Danylo Petrovych, Tokmakova Valentyna Fedorivna, Vorobiov Oleksandr Ivanovych, Nazarov Kostiantyn Valeriiovych
Назва патенту російськоюСпособ крепления закладной детали в отверстии в бетонной плите
Автори російськоюКравченко Александр Михайлович, Ярмошик Данил Петрович, Токмакова Валентина Федоровна, Воробьев Александр Иванович, Назаров Константин Валерьевич
МПК / Мітки
МПК: B28B 7/16, B28B 23/00, B28B 17/00
Мітки: деталі, бетонний, плити, кріплення, спосіб, отвір, закладної
