Арматурний елемент

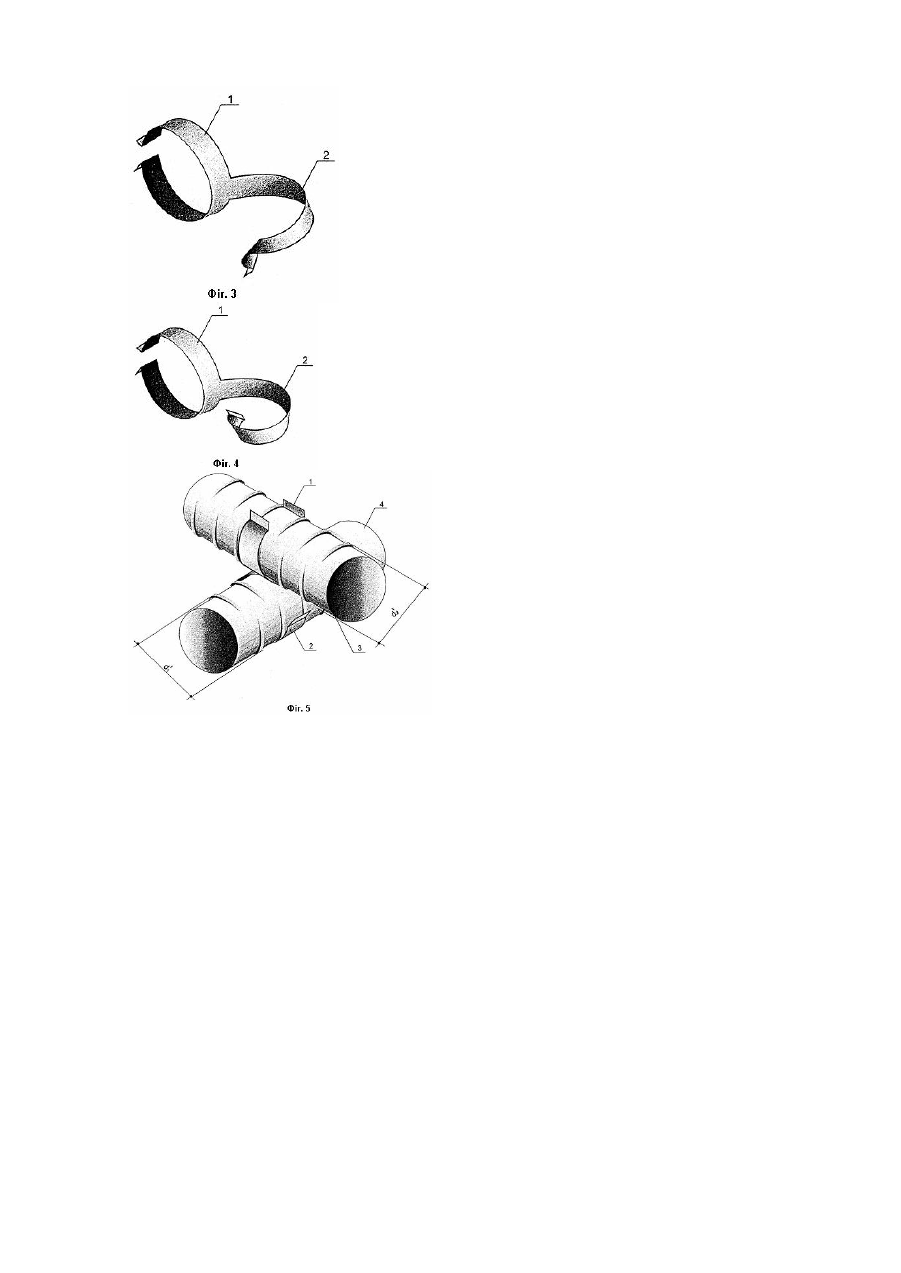

Винахід відноситься до технології будівництва, зокрема до арматурних елементів, що використовуються для закріплення стрижнів при виготовленні армованих залізобетонних конструкцій. Уже відомі арматурні елементи, що виконані у вигляді кілець різної геометричної форми розрізу (дивись наприклад, а.с. СРСР №767318, кл.3 Е04С5/00) - аналог. Відомі арматурні елементи трудомісткі при виготовленні і незручні при використанні в умовах будівельних майданчиків. Із патентної і науково-технічної літератури відомі інші конструкції арматурних елементів (дивись наприклад, патент США №3530634, кл. 52-687, патент СРСР №44, кл. Е04С5/00, патент ФРГ №3841115, кл. Е04С5/16) - аналоги. Конструкції відомих технічних рішень володіють такими недоліками як і приведений раніше винахід. По технічній суті і досягаємому наслідку самим близьким до винаходу є арматурний елемент виконаний із сталевої штаби з анкерними уширеннями на кінцях у вигляді поперечних планок відігнутих перпендикулярно площині штаби. При цьому відгини планок направлені в протилежні сторони відносно один одного, а розвернуті планки перпендикулярно одна відносно другої (дивись наприклад, а.с. СРСР №15002753, кл 3 Е04С5/07) - прототип. Головним недоліком цього арматурного елементу є те, що його неможливо ефективно використовува ти при розміщенні довгомірних арматурних стрижнів для їх поперечного закріплення у діапазоні кутів від 15°165°. В основу винаходу поставлена задача зниження матеріаломісткості і розширення діапазону кутів поперечного закріплення довгомірних арматурних стрижнів. Поставлена задача вирішується за рахунок того, що арматурний елемент виконаний у вигляді двох сполучених криволінійних анкерних видгибів, площини яких у місці сполуки опозитно розміщені одна відносно другої. При цьому одна площина анкерного відгибу виконана U - подібної форми, а друга у вигляді крюка, який прилянає до анкерного відгибу. Діаметри відгибів d 1 і d2 дорівнюють заданим діаметрам d1 і d2 арматурних стрижнів. Діапазон поперечного закріплення довгомірних стрижнів розширюється від 15°-165°. Суть винаходу пояснюється кресленнями, де на фіг.1, 2, 3, 4 подано арматурний елемент в аксонометрії, а на фіг.5 показано вузол взаємоперпендикулярно розмішених арматурних стрижнів, що скріплений арматурним елементом. Арматурний елемент складається із анкерного відгибу 1 виконаного U - подібної форми і крюка 2. Арматурні елементи установлюють в слідуючій послідовності. Для збирання вузлів перетину арматурних стрижнів за допомогою арматурних елементів в арматурний каркас, спочатку розкладають повздовжні, а потім поперечні арматурні стрижні в проектне положення, після чого закріплюють на верхньому арматурному стрижні 3 U - подібні відгиби 1, а на нижньому арматурному стрижні 4 крюки 2. В залежності від задач які виникають на будівельних майданчиках використовують арматурні елементи різних типорозмірів. Матеріал, ширину і товщину арматурних елементів розраховують в залежності від армованої залізобетонної конструкції. Арматурні елементи виготовляють шляхом штампування викройок та виконання відгибів і крюків. Завдяки простоті конструкції арматурних елементів, швидкості установлення їх, зрівняно невеликої ваги і невеликих габаритних розмірів вони знайдуть, на наш погляд, широке розповсюдження в галузі будівництва. Використання запропонованих арматурних елементів визвано тим, що високостійкі сталі з яких виготовляють арматурні стрижні економічно не вигідно зварювати.
