Спосіб вимірювання вологості взірця капілярно-пористого колоїдного матеріалу у процесі гідротермічної обробки

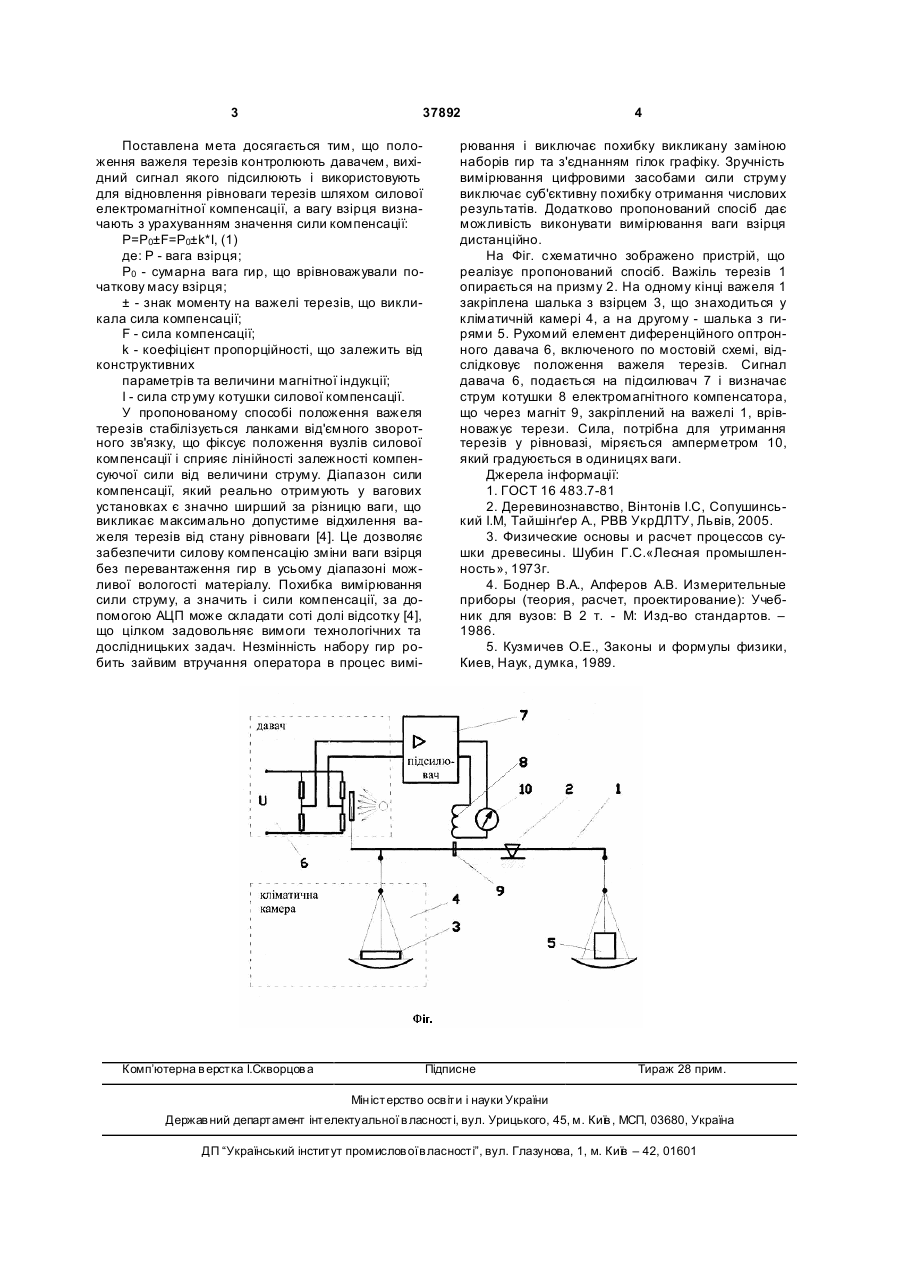

Спосіб вимірювання вологості взірця капілярно-пористого колоїдного матеріалу у процесі гідро 3 37892 Поставлена мета досягається тим, що положення важеля терезів контролюють давачем, вихідний сигнал якого підсилюють і використовують для відновлення рівноваги терезів шляхом силової електромагнітної компенсації, а вагу взірця визначають з урахуванням значення сили компенсації: Р=Р0±F=Р0±k*І, (1) де: Р - вага взірця; Р0 - сумарна вага гир, що врівноважували початкову масу взірця; ± - знак моменту на важелі терезів, що викликала сила компенсації; F - сила компенсації; k - коефіцієнт пропорційності, що залежить від конструктивних параметрів та величини магнітної індукції; І - сила струму котушки силової компенсації. У пропонованому способі положення важеля терезів стабілізується ланками від'ємного зворотного зв'язку, що фіксує положення вузлів силової компенсації і сприяє лінійності залежності компенсуючої сили від величини струму. Діапазон сили компенсації, який реально отримують у вагових установках є значно ширший за різницю ваги, що викликає максимально допустиме відхилення важеля терезів від стану рівноваги [4]. Це дозволяє забезпечити силову компенсацію зміни ваги взірця без перевантаження гир в усьому діапазоні можливої вологості матеріалу. Похибка вимірювання сили струму, а значить і сили компенсації, за допомогою АЦП може складати соті долі відсотку [4], що цілком задовольняє вимоги технологічних та дослідницьких задач. Незмінність набору гир робить зайвим втручання оператора в процес вимі Комп’ютерна в ерстка І.Скворцов а 4 рювання і виключає похибку викликану заміною наборів гир та з'єднанням гілок графіку. Зручність вимірювання цифровими засобами сили струму виключає суб'єктивну похибку отримання числових результатів. Додатково пропонований спосіб дає можливість виконувати вимірювання ваги взірця дистанційно. На Фіг. схематично зображено пристрій, що реалізує пропонований спосіб. Важіль терезів 1 опирається на призму 2. На одному кінці важеля 1 закріплена шалька з взірцем 3, що знаходиться у кліматичній камері 4, а на другому - шалька з гирями 5. Рухомий елемент диференційного оптронного давача 6, включеного по мостовій схемі, відслідковує положення важеля терезів. Сигнал давача 6, подається на підсилювач 7 і визначає струм котушки 8 електромагнітного компенсатора, що через магніт 9, закріплений на важелі 1, врівноважує терези. Сила, потрібна для утримання терезів у рівновазі, міряється амперметром 10, який градуюється в одиницях ваги. Джерела інформації: 1. ГОСТ 16 483.7-81 2. Деревинознавство, Вінтонів І.С, Сопушинський І.М, Тайшінґер А., РВВ УкрДЛТУ, Львів, 2005. 3. Физические основы и расчет процессов сушки древесины. Шубин Г.С.«Лесная промышленность», 1973г. 4. Боднер В.А., Алферов А.В. Измерительные приборы (теория, расчет, проектирование): Учебник для вузов: В 2 т. - М: Изд-во стандартов. – 1986. 5. Кузмичев О.Е., Законы и формулы физики, Киев, Наук, думка, 1989. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
