Спосіб визначення вологості капілярно-шпаристих матеріалів у процесі теплообміну

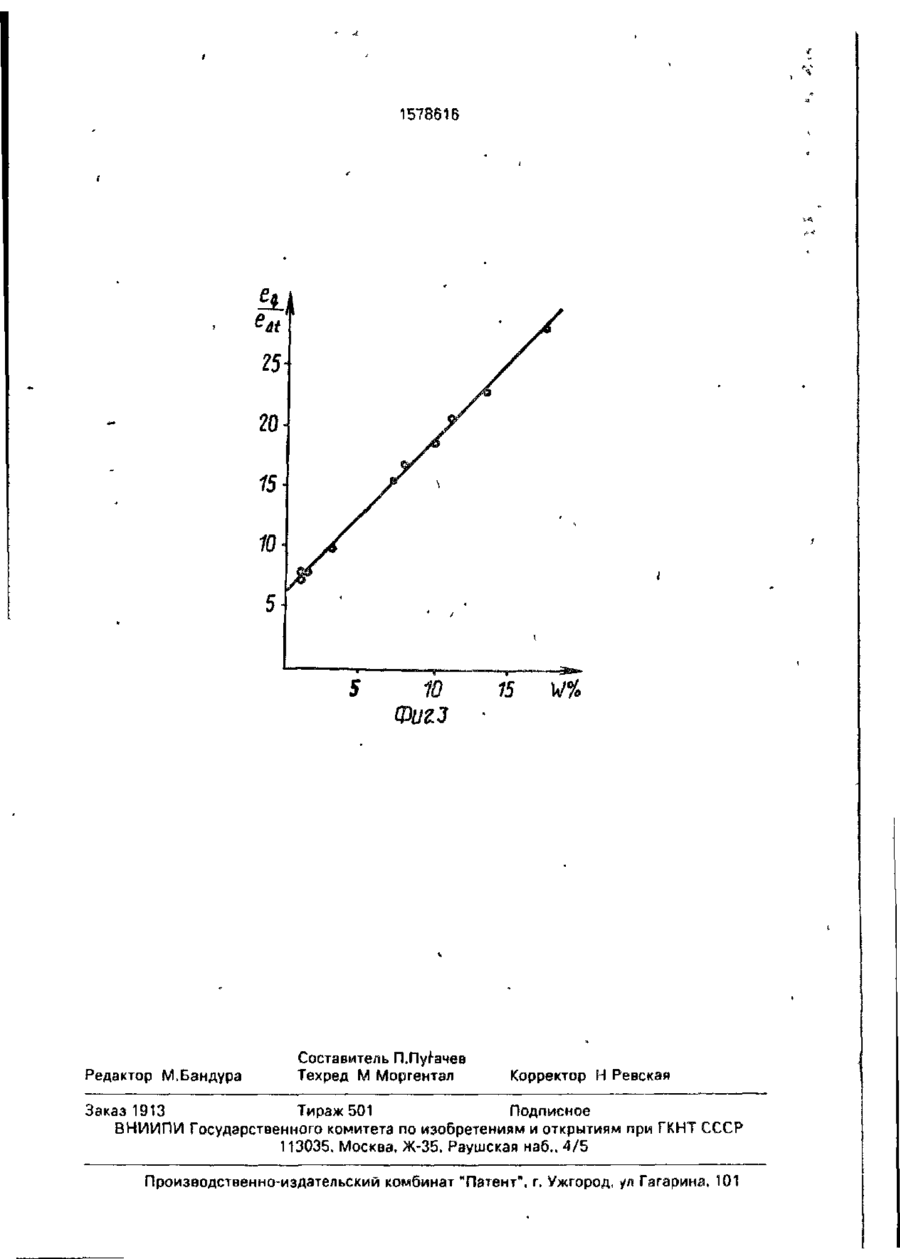

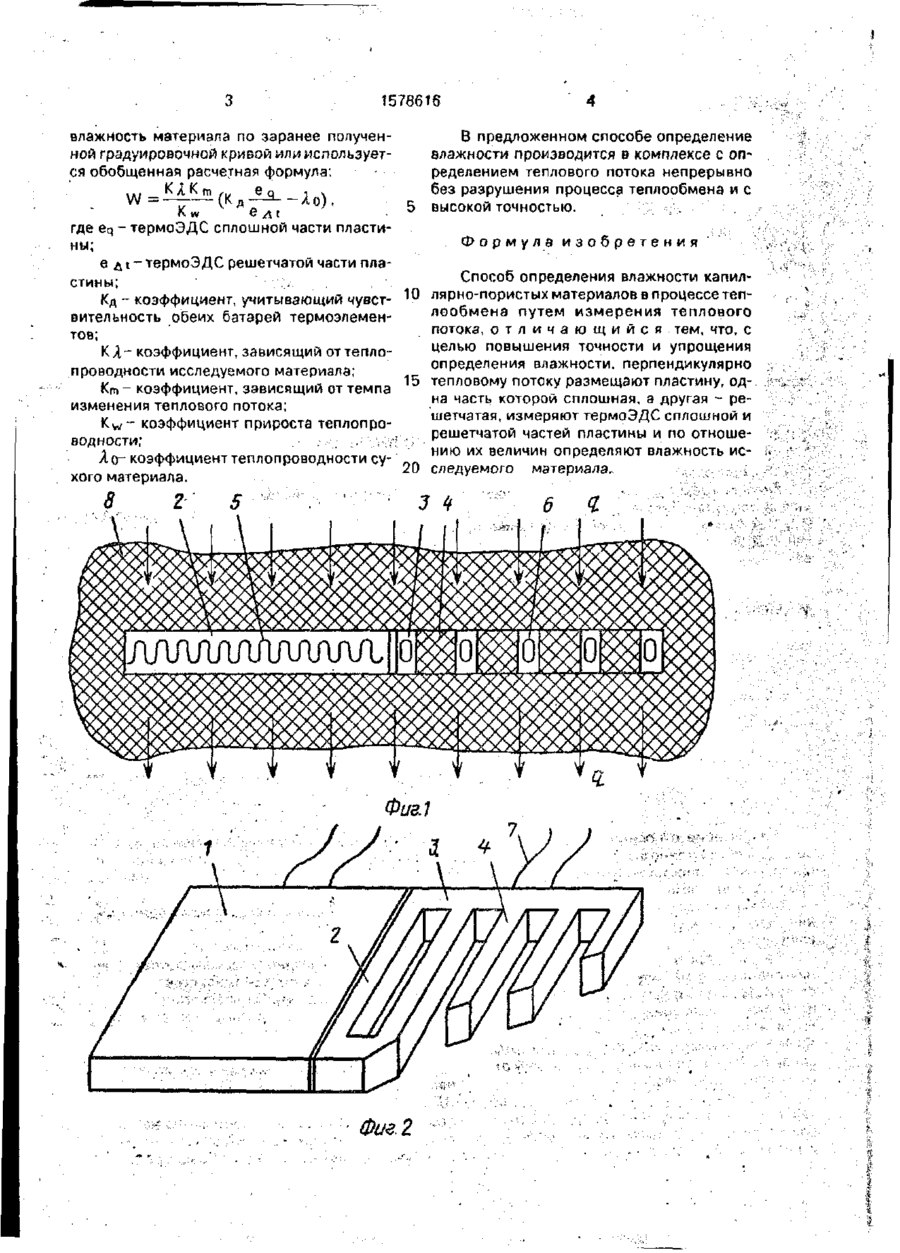

Изобретение относится к измерительной технике, а именно к способам определения влажности капиллярно-пористых материалов в процессе теплообмена. Цель изобретения - повышение точности и упрощение определения влажности. Пластину, одна часть которой сплошная, а другая решетчатая, закладывают в массив капиллярно-пористого материала перпендикулярно тепловому потоку. Измеряют термоЭДС сплошной и решетчатой частей пластины и по их отношению определяют влажность материала по заранее полученной градуировочной кривой. 3 ил. Изобретение относится к измерительной технике, а именно к определению влажности капиллярно-пористых материалов в процессе теплообмена. Целью изобретения является повышение точности и упрощение определения влажности На фиг. 1 представлена схема размещения пластины в массиве капиллярно-пористого материала, на фиг. 2 - изометрическое изображение сплошной и решетчатой частей пластины; на фиг. 3 - градуировочный график зависимости отношения термоЭДС сплошной и решетчатой частей пластины от влажности материала. Пластина (фиг. 1,2) состоит из двух частей, одна часть которой сплошная 1, а вторая - решетчатая 2 со сквозными щелями 3 и разделяющими их ребрами 4. В каждой части пластины размещены батареи 5, 6 дифференциальных термопар и выведены токосъемные провода 7 для измерения термоЭДС. Способ осуществляют следующим образом. В массиве капиллярно-пористого материала 8 перпендикулярно тепловому потоку q, направление которого показано стрелками, размещают пластину, При прохождении теплового потока через пластину в термопарах сплошной и решетчатой частях пластины возникает термоЭДС, причем термоЭДС сплошной части пластины eq пропорциональна тепловому потоку, а термоЭДС решетчатой части пластины ей£ пропорциональна разности температур материала, заполняющего щели 3. По отношению измеренных термоЭДС определяют r'l •;ц ел со 1578616 влажность материала по заранее полученной градуировочной кривой или используется обобщенная расчетная формула: Лw Єд t В предложенном способе определение влажности производится в комплексе с определением теплового потока непрерывно без разрушения процесса теплообмена и с 5 высокой точностью. где е ч - термоЭДС сплошной части пластиФормула изобретения ны; е A t - термоЭДС решетчатой части плаСпособ определения влажности капилстины; " ... 10 лярно-пористых материалов в процессе тепКд - коэффициент, учитывающий чувстлообмена путем измерения теплового вительность обеих батарей термоэлеменпотока, о т л и ч а ю щ и й с я тем, что, с тов; целью повышения точности и упрощения К Я~ коэффициент, зависящий от теплоопределения влажности, перпендикулярно проводности исследуемого материала; 15 тепловому потоку размещают пластину, одKm - коэффициент, зависящий от темпа на часть которой сплошная, а другая - реизменения теплового потока; шетчатая, измеряют термоЭДС сплошной и K w - коэффициент прироста теплопрорешетчатой частей пластины и по отношеводности; . .. нию их величин определяют влажность исЯ о- коэффициент теплопроводности су- 20 следуемого материала. ; хого материала. 8 . 1 5 •'••••• V. Фиг 2 1578616 15 Редактор М.Бандура Составитель П.Пугачев Техред М Моргентал У% Корректор Н Ревскзя Заказ 1913 Тираж 501 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Произаодственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
