Спосіб заправки системи нейтралізації автомобіля аміаковмісною рідиною

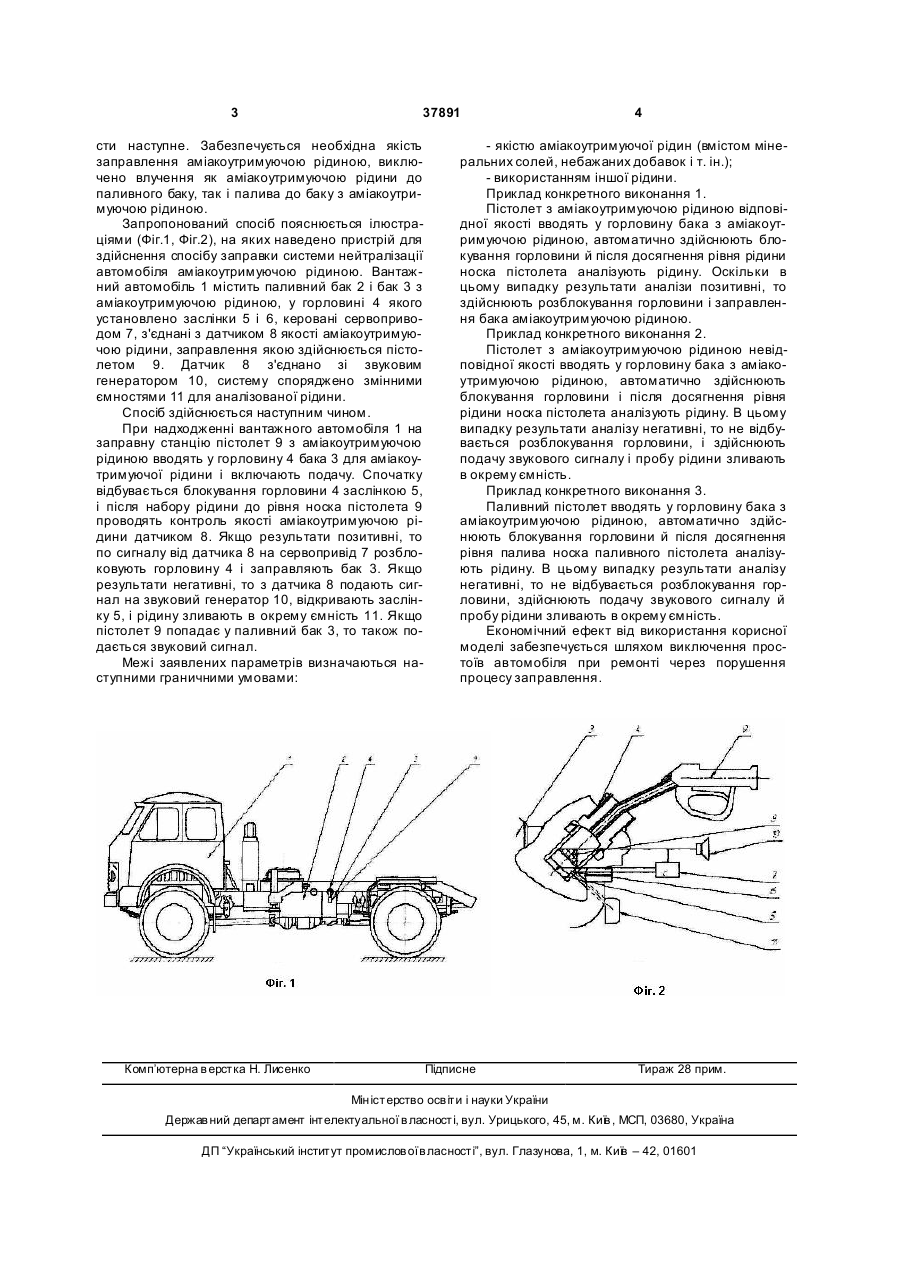

1. Спосіб заправки системи нейтралізації автомобіля аміаковмісною рідиною шляхом введення пістолета з аміаковмісною рідиною в горловину бака для аміаковмісної рідини, включення подачі рідини і автоматичного припинення подачі рідини при досягненні рідиною рівня носка заправного 3 37891 сти наступне. Забезпечується необхідна якість заправлення аміакоутримуючою рідиною, виключено влучення як аміакоутримуючою рідини до паливного баку, так і палива до баку з аміакоутримуючою рідиною. Запропонований спосіб пояснюється ілюстраціями (Фіг.1, Фіг.2), на яких наведено пристрій для здійснення спосібу заправки системи нейтралізації автомобіля аміакоутримуючою рідиною. Вантажний автомобіль 1 містить паливний бак 2 і бак 3 з аміакоутримуючою рідиною, у горловині 4 якого установлено заслінки 5 і 6, керовані сервоприводом 7, з'єднані з датчиком 8 якості аміакоутримуючою рідини, заправлення якою здійснюється пістолетом 9. Датчик 8 з'єднано зі звуковим генератором 10, систему споряджено змінними ємностями 11 для аналізованої рідини. Спосіб здійснюється наступним чином. При надходженні вантажного автомобіля 1 на заправну станцію пістолет 9 з аміакоутримуючою рідиною вводять у горловину 4 бака 3 для аміакоутримуючої рідини і включають подачу. Спочатку відбувається блокування горловини 4 заслінкою 5, і після набору рідини до рівня носка пістолета 9 проводять контроль якості аміакоутримуючою рідини датчиком 8. Якщо результати позитивні, то по сигналу від датчика 8 на сервопривід 7 розблоковують горловину 4 і заправляють бак 3. Якщо результати негативні, то з датчика 8 подають сигнал на звуковий генератор 10, відкривають заслінку 5, і рідину зливають в окрему ємність 11. Якщо пістолет 9 попадає у паливний бак 3, то також подається звуковий сигнал. Межі заявлених параметрів визначаються наступними граничними умовами: Комп’ютерна в ерстка Н. Лисенко 4 - якістю аміакоутримуючої рідин (вмістом мінеральних солей, небажаних добавок і т. ін.); - використанням іншої рідини. Приклад конкретного виконання 1. Пістолет з аміакоутримуючою рідиною відповідної якості вводять у горловину бака з аміакоутримуючою рідиною, автоматично здійснюють блокування горловини й після досягнення рівня рідини носка пістолета аналізують рідину. Оскільки в цьому випадку результати аналізи позитивні, то здійснюють розблокування горловини і заправлення бака аміакоутримуючою рідиною. Приклад конкретного виконання 2. Пістолет з аміакоутримуючою рідиною невідповідної якості вводять у горловину бака з аміакоутримуючою рідиною, автоматично здійснюють блокування горловини і після досягнення рівня рідини носка пістолета аналізують рідину. В цьому випадку результати аналізу негативні, то не відбувається розблокування горловини, і здійснюють подачу звукового сигналу і пробу рідини зливають в окрему ємність. Приклад конкретного виконання 3. Паливний пістолет вводять у горловину бака з аміакоутримуючою рідиною, автоматично здійснюють блокування горловини й після досягнення рівня палива носка паливного пістолета аналізують рідину. В цьому випадку результати аналізу негативні, то не відбувається розблокування горловини, здійснюють подачу звукового сигналу й пробу рідини зливають в окрему ємність. Економічний ефект від використання корисної моделі забезпечується шляхом виключення простоїв автомобіля при ремонті через порушення процесу заправлення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
