Подовжений кумулятивний заряд

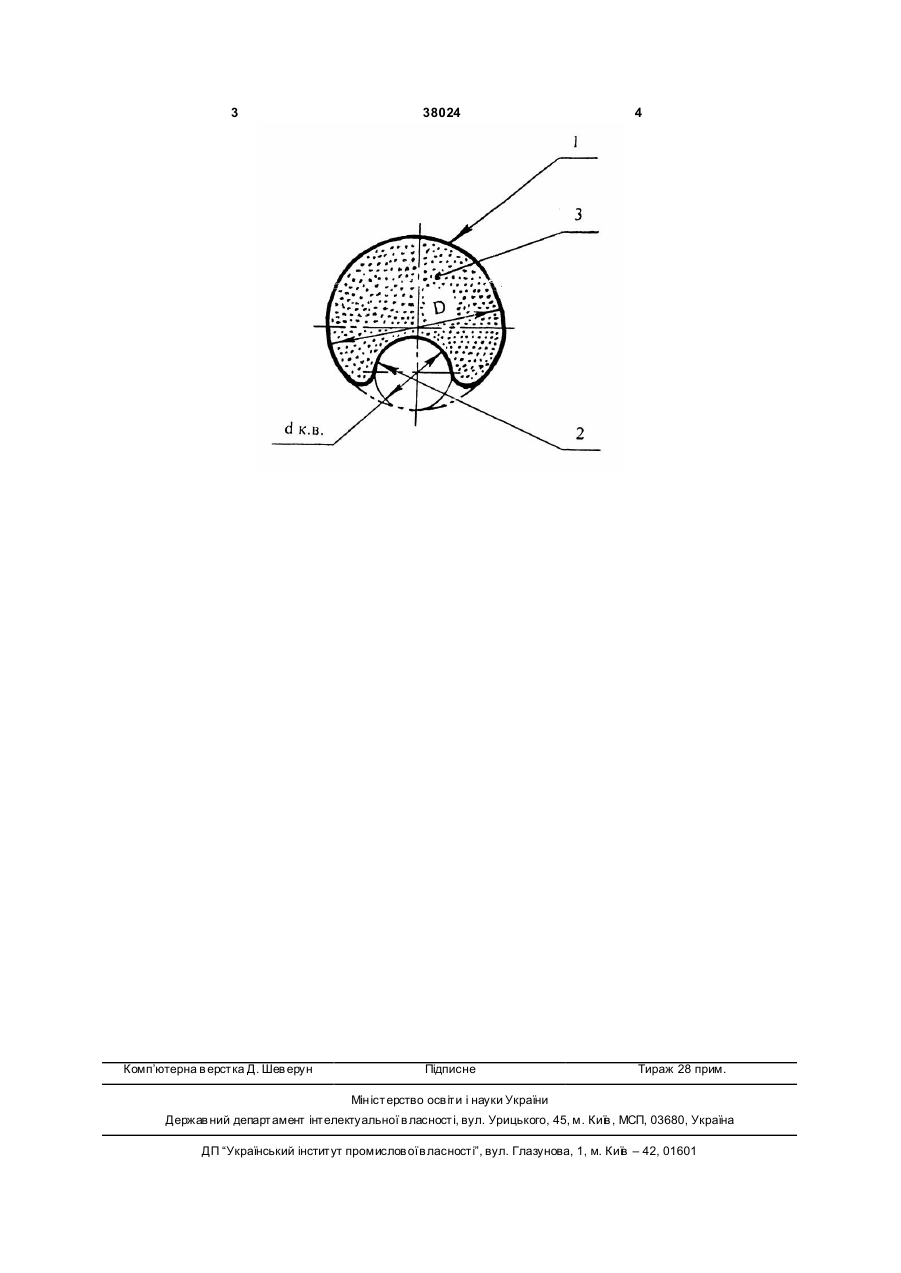

УКРАЇНА (19) UA (11) 38024 (13) U (51) МПК B21D 26/08 (2008.01) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС в идається під в ідпов ідальність в ласника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ПОДОВЖЕНИЙ КУМУЛЯТИВНИЙ ЗАРЯД 1 2 (13) 38024 (11) - подовжений кумулятивний заряд у металевій оболонці з циліндричною формою кумулятивної виїмки виготовлено з відношенням діаметру кумулятивної виїмки (d к.в.) до зовнішнього діаметру оболонки (D), що дорівнює 0,6...0,63. Корисна модель пояснюється кресленням, на якому зображено поперечний переріз подовженого кумулятивного заряду. Тут: 1 - металева оболонка; 2 - кумулятивна виїмка; 3 - ВР; D -зовнішній діаметр оболонки; d к.в. - діаметр кумулятивної виїмки. Експериментами, що були проведені у НІЦ "MB" IE3 ім. Е.О. Патона НАНУ доведено, що запропоноване співвідношення діаметрів дозволяє зменшити витрати ВР із збереженням ефективності (пробивної здатності) подовженого кумулятивного заряду. Джерела інформації 1. Труборізки кумулятивні кільцеві зовнішні, ТУ У 055 40215.066-97 UA Корисна модель відноситься до матеріалообробки вибухом, зокрема - до різання під час ремонту обсадних тр уб у свердловинах, що використовується для видобутку газу, нафти, інших флюїдів або під час геологічної розвідки родовищ цих корисних копалин, а також трубопроводів, та таке інше (спеціальна техніка). Відомий продовжений кумулятивний заряд, що включає металеву оболонку з циліндричною формою кумулятивної виїмки, заповнену вибуховою речовиною (ВР), який відрізняється тим, що відношення діаметру кумулятивної виїмки (d к.в.) до зовнішнього діаметру оболонки (D) складає 0,4... 0,44. [*] (прототип). Недоліком вказаного заряду є завелика витрата ВР на одиницю довжини. Задачею корисної моделі, що пропонується, є зменшення витрати ВР на одиницю довжини із збереженням його ефективності. Ця задача вирішується тим, що: U (73) НАУКОВО-ІНЖЕНЕРНИЙ ЦЕНТР "МАТЕРІАЛООБРОБКА ВИБУХОМ" ІНСТИТУТ ЕЛЕКТРОЗВАРЮВАННЯ ІМ.Є.О.П АТОН А Н АН УКРАЇНИ, U A (57) Подовжений кумулятивний заряд, у металевій оболонці з циліндричною формою кумулятивної виїмки, який відрізняється тим, що його виготовлено з відношенням діаметра кумулятивної виїмки (d к.в.) до зовнішнього діаметра оболонки (D), яке дорівнює 0,6...0,67. (19) (21) u200805162 (22) 21.04.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ВОЛГІН ЛЕОНІД ОЛЕКСАНДРОВИЧ, U A, БАДМАЕВ РИНЧЕН ЛАМАЖАПОВИЧ, UA, БУГАЄЦЬ ВОЛОДИМИР П АВЛОВИЧ, UA, ДЕНИСЕНКО МИХАЙЛО ГРИГОРОВИЧ, U A 3 Комп’ютерна в ерстка Д. Шев ерун 38024 4 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
