Кумулятивний заряд

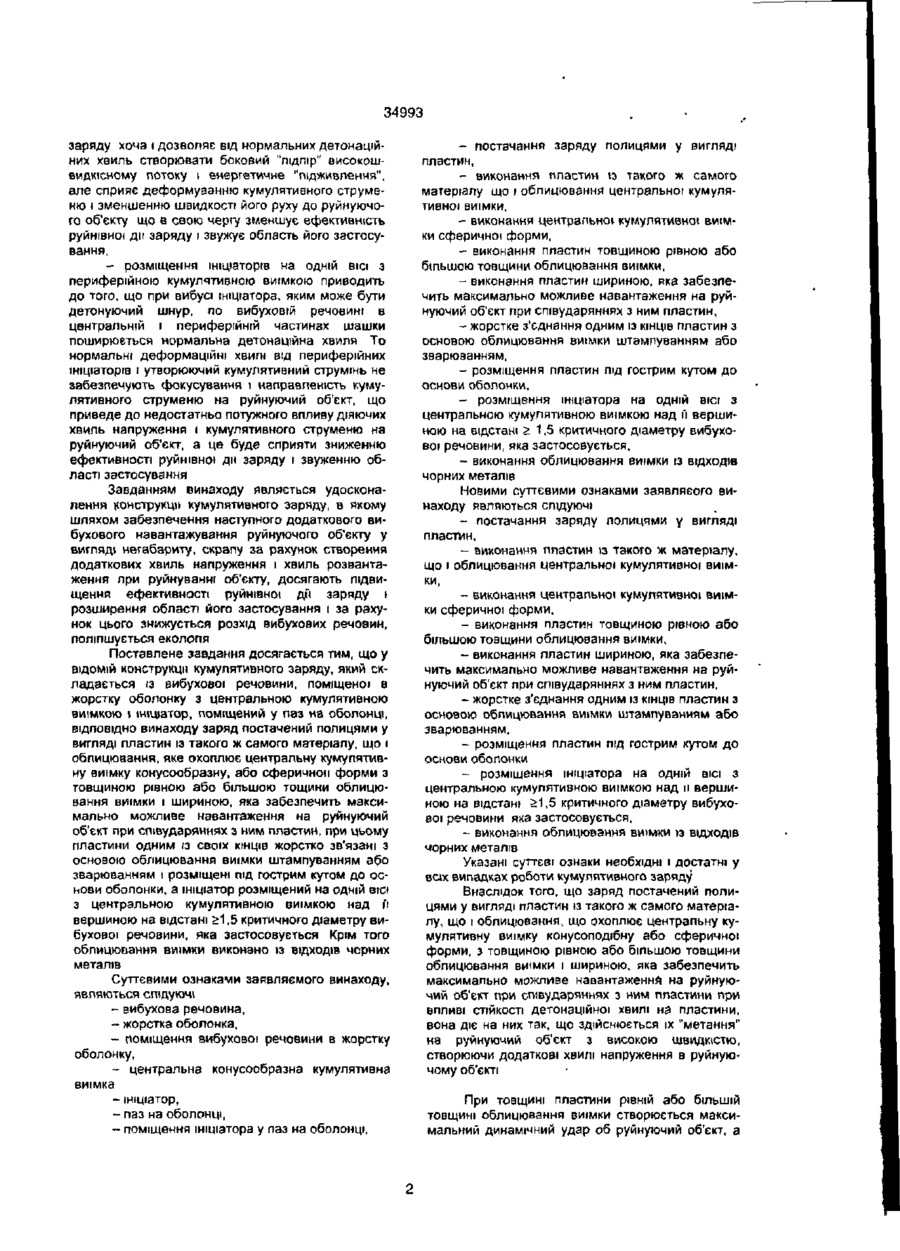

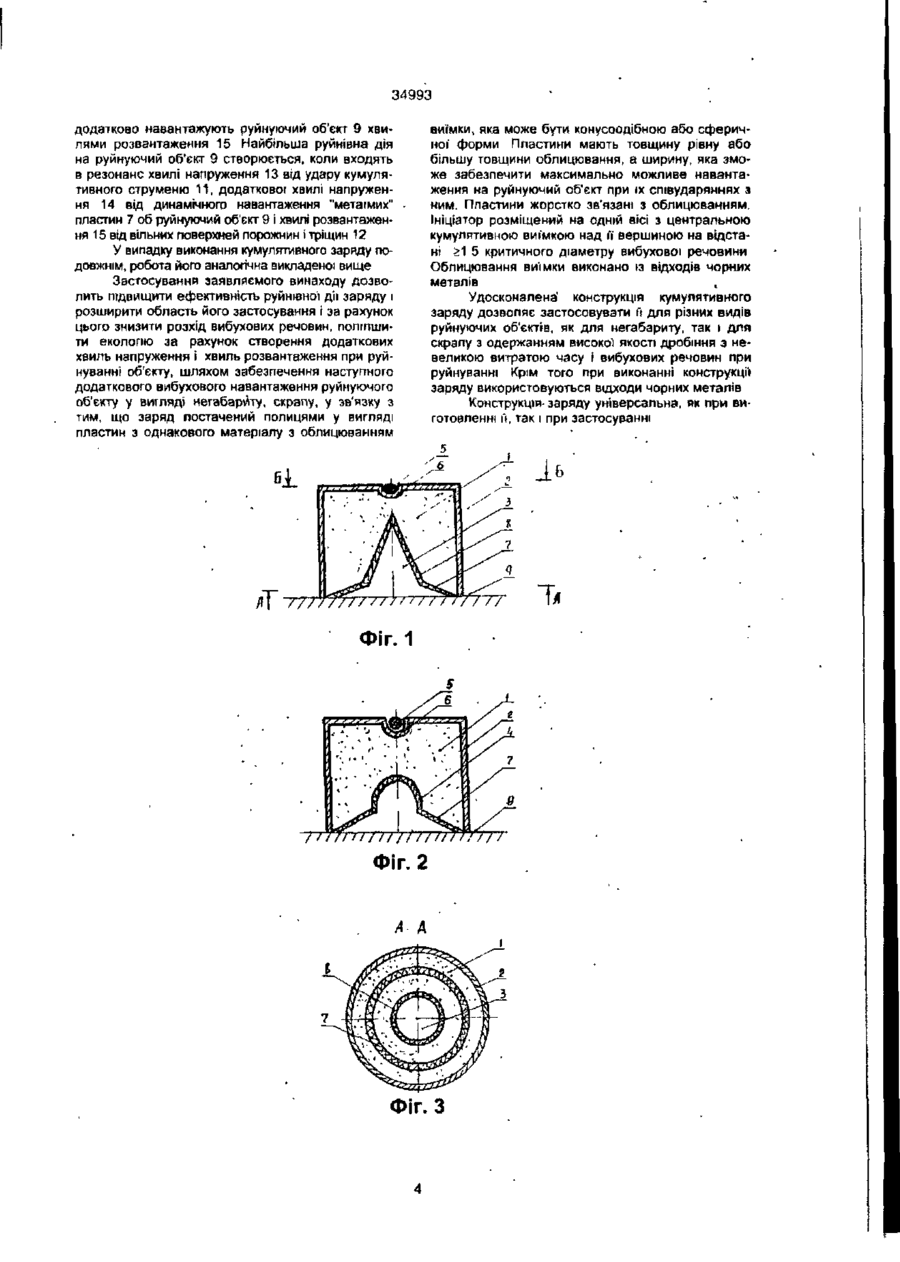

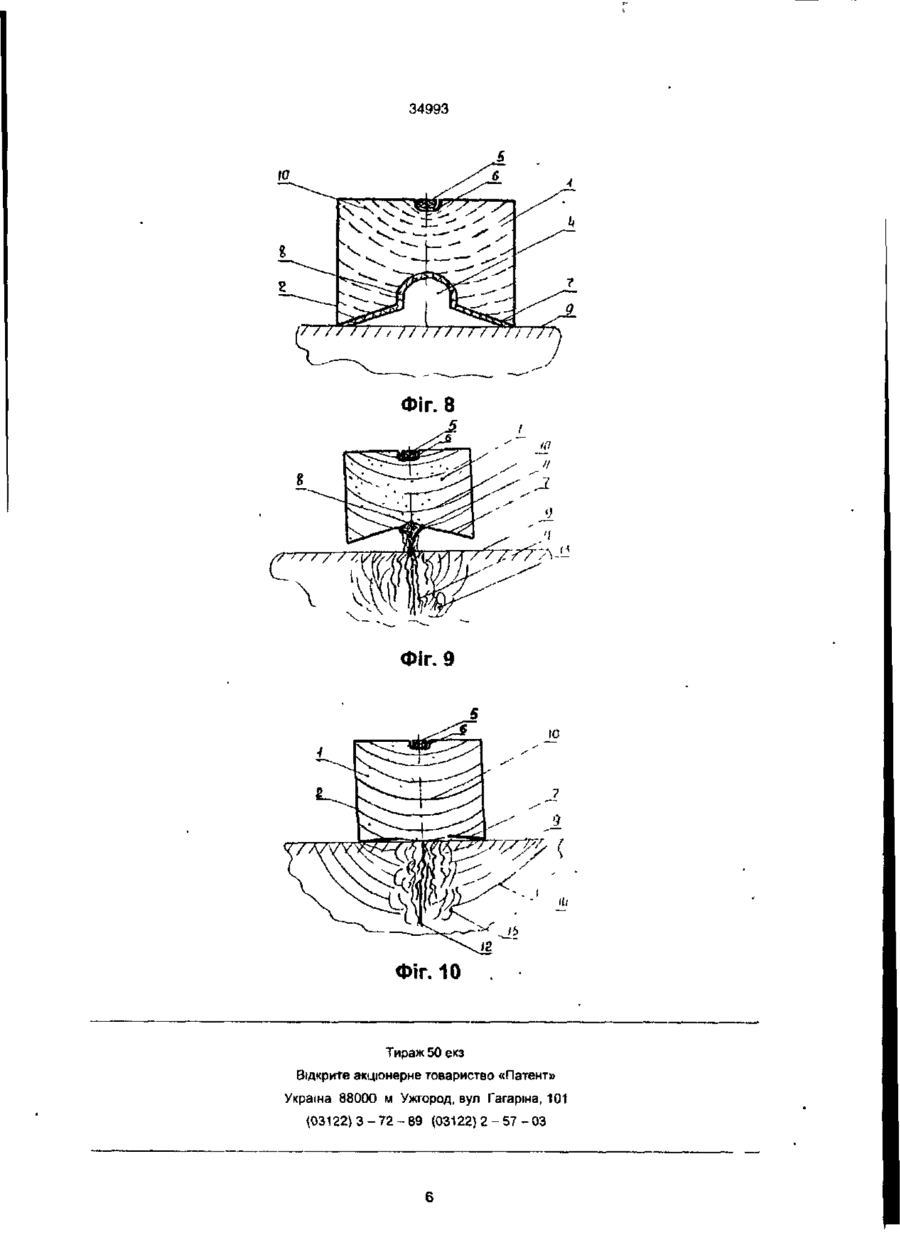

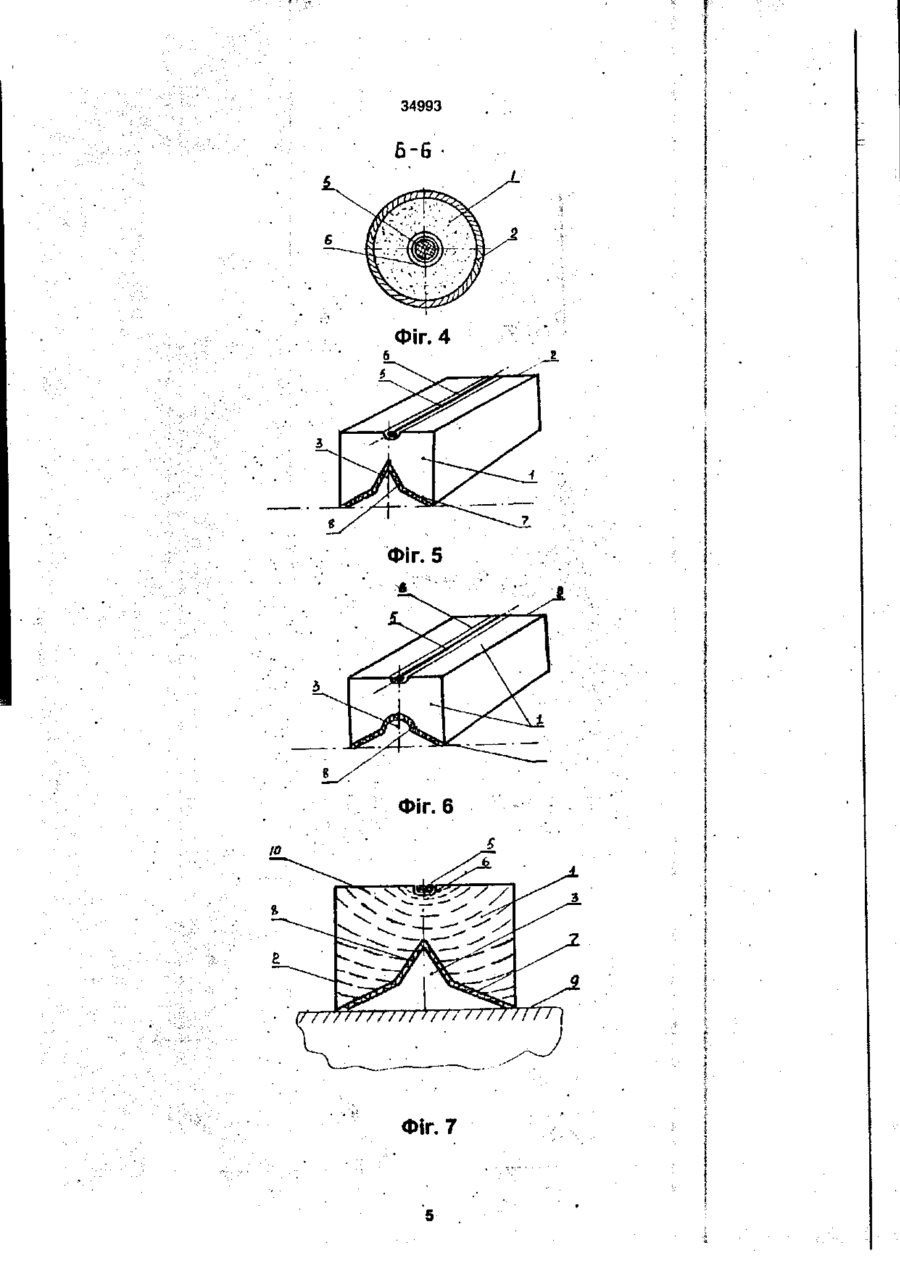

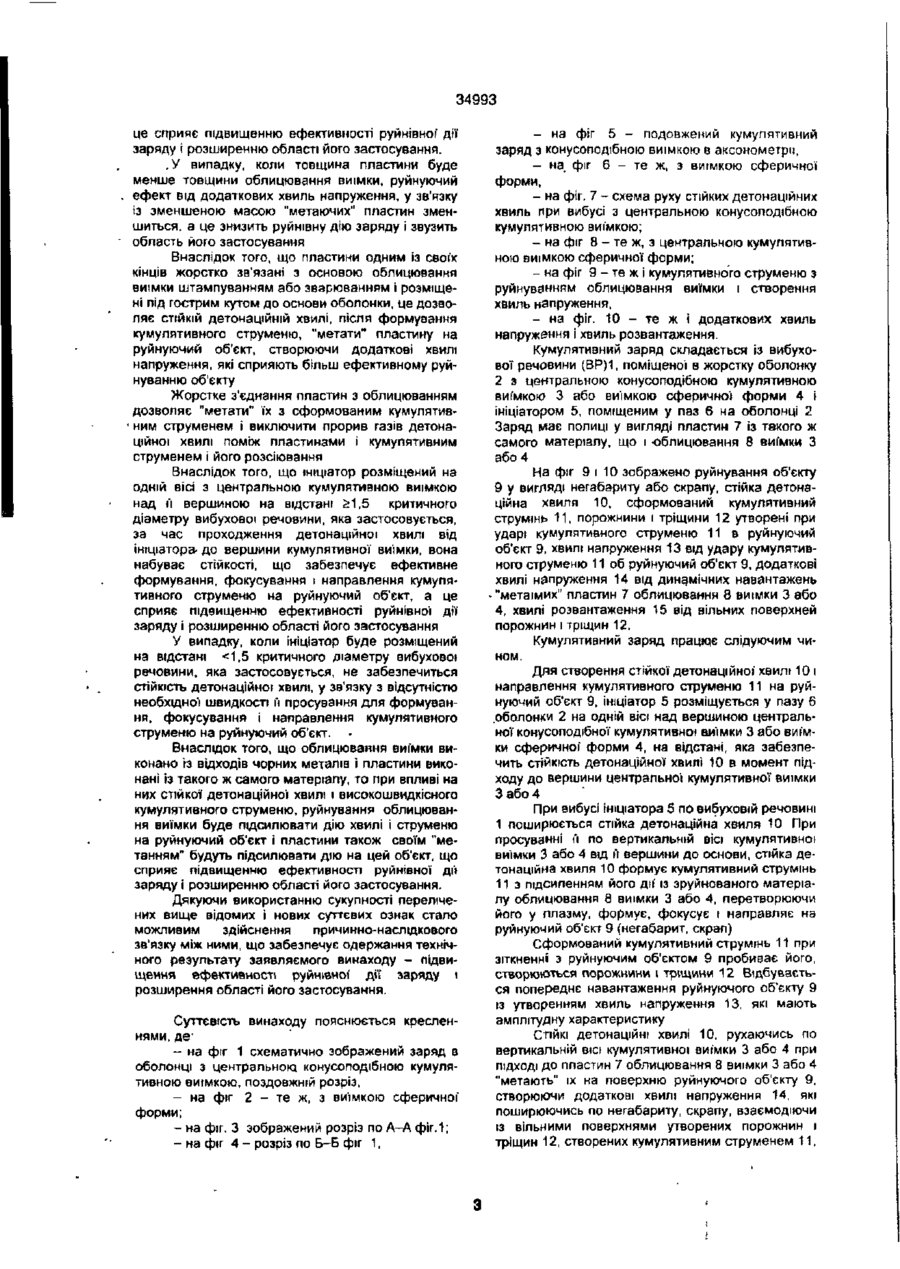

1. Кумулятивний заряд, який складається із вибухової речовини, поміщеної в жорстку оболонку з центрального конусоподібною кумулятивною виїмкою І ініціатор, поміщений у паз на оболонці, який відрізняється тим, що заряд постачений полицями у вигляді пластин із такого ж самого матеріалу, що і облицювання, яке охоплює центральну кумулятивну виїмку конусоподібної або сферичної' форми, з товщиною рівною або більшою товщини облицювання виїмки і шириною, яка забезпечить максимально можливе навантаження на руйнуючий об'єкт при співударяннях з ним ппастин, при цьому пластини одним із своїх кінців жорстко зв'язані з основою облицювання виїмки штампуванням або зварюванням І розміщені під гострим кутом до основи оболонки, а ініціатор розміщений на одній вісі з центральною кумулятивною виїмкою над її вершиною на відстані > 1,5 критичного діаметру вибухової речовини, яка застосовується 2. Кумулятивний заряд по п.1, який відрізняється тим, що облицювання виїмки виконано із відходів чорних металів Винахід відноситься до гірничої справи і призначений для вибухового дробіння негабаритів, скрапів. Найбільш близьким технічним рішенням, вибраним у якості прототипа, являється кумулятивний заряд, який складається із вибухової речовини, поміщеної в жорстку оболонку з центральною конусоподібною кумулятивною виїмкою і ініціатор, поміщений у паз на оболонці. Крім того, заряд має рівновіддалені від центру заряду периферійні V-образнІ кумулятивні виїмки, або конусоподібні, а ініціатор, розміщений на одній вісі з периферійною кумулятивною виїмкою. Відстань від Ініціатора до вісі симетрії' заряду більша або рівна відстані від ініціатора до вершин периферійних кумулятивних виїмок і менша або рівна відстані від ініціатора до основи заряду Заряд може бути видовженим з поздовжніми V-подібними центральною і периферійними виїмками. (Авт. свід. СРСР № 1627806, МПК5 F42B1/02, 1991). Недоліками відомо* конструкції кумулятивного заряду являється недостатня ефективність руйнівної дії заряду і вузька область застосування за рахунок недостатнього попереднього вибухового навантаження негабарита від периферійних кумулятивних виїмок і недостатньо потужного впливу нормальних і ударних хвиль напруження на руйнуючий об"єкт, так як нормальні детонаційні хвилі від периферійних ініціаторів і утворюючий кумулятивний струмінь не забезпечують фокусування і направленість кумулятивного струменю на руйнуючий об'єкт Крім того діючий кумулятивний струмінь недостатньо потужний при ударі по руйнуючому об'єкту, так як боковий "підпір" від нормальних детонаційних хвиль сприяє деформуванню кумулятивного струменю І зменшенню швидкості його руху до руйнуючого об'єкту Таке становище викликано відсутністю облицювання центральної кумулятивної виїмки, крім того облицювання із матеріалу чорних металів, а також наявністю периферійних кумулятивних виїмок і розміщенням периферійних ініціаторів Причинами, які перешкоджають одержанню технічного результату заявляемого винаходу прототипом, являються слідуючі: - виконання центральної кумулятивної виїмки без оболонки із металу, так як удар кумулятивного струменю від центральної кумулятивної виїмки по руйнуючому об'єкту у вигляді негабариту буде недостатньо потужним для його якісного руйнування у короткий термін часу, що сприяє зниженню ефективності руйнуючої дії заряду, а також звужує область • його застосування, так як руйнування можливе тільки для негабариту; - розміщення додаткових кумулятивних виїмок - периферійних рівнозначно від центру СО О) со 34993 заряду хоча і дозволяє від нормальних детонаційних хвиль створювати боковий "підпір" аисокошвидкісному потоку і енергетичне "підживлення", але сприяє деформуванню кумулятивного струменю і зменшенню швидкості його руху до руйнуючого об'єкту що а свою чергу зменшує ефективність руйнівної дії заряду і звужує область його застосування, - розміщення ініціаторів на одній ВІСІ З периферійною кумулятивною виїмкою приводить до того, що при вибусі ініціатора, яким може бути детонуючий шнур, по вибуховій речовині в центральній і периферійній частинах шашки поширюється нормальна детонаційна хвиля То нормальні деформаційні хвилі від периферійних ініціаторів і утворюючий кумулятивний струмінь не забезпечують фокусування , направленість кумулятивного струменю на руйнуючий об'єкт, що приведе до недостатньо потужного впливу діяючих хвиль напруження і кумулятивного струменю на руйнуючий об'єкт, а це буде сприяти зниженню ефективності руйнівної ди заряду t звуженню області застосування Завданням винаходу являється удосконалення конструкції кумулятивного заряду, в якому шляхом забезпечення наступного додаткового вибухового навантажування руйнуючого об'єкту у вигляді негабариту, скрапу за рахунок створення додаткових хвиль напруження і хвиль розвантаження при руйнуванні об'єкту, досягають підвищення ефективності руйнівної дії заряду і розширення області його застосування і за рахунок цього знижується розхід вибухових речовин, поліпшується екологія Поставлене завдання досягається тим, що у відомій конструкції кумулятивного заряду, який складається із вибухової речовини, поміщеної в жорстку оболонку з центральною кумулятивною виїмкою і ініціатор, поміщений у паз на оболонці, ВІДПОВІДНО винаходу заряд постачений полицями у вигляді пластин із такого ж самого матеріалу, що і облицювання, яке охоплює центральну кумулятивну виїмку конусообразну, або сферичном форми з товщиною рівною або більшою тощини облицювання виїмки і шириною, яка забезпечить максимально можливе навантаження на руйнуючий об'єкт при співударяннях з ним пластин, при цьому пластини одним із своїх КІНЦІВ жорстко зв'язані з основою облицювання виїмки штампуванням або зварюванням і розміщені під гострим кутом до основи оболонки, а ініціатор розміщений на одній ВІСІ з центральною кумулятивною виїмкою над м вершиною на відстані >1,5 критичного діаметру вибухової речовини, яка застосовується Крім того облицювання виїмки виконано із відходів чорних металів Суттєвими ознаками заявляемого винаходу, являються слідуючі - вибухова речовина, - жорстка оболонка, - поміщення вибухової речовини в жорстку оболонку, - центральна конусообразна кумулятивна виїмка - ініціатор, - паз на оболонці, - поміщення ініціатора у паз на оболонці, - постачання заряду полицями у вигляді пластин, - виконання пластин із такого ж самого матеріалу що і облицювання центральної кумулятивної виїмки, - виконання центральної кумулятивної виїмки сферичної форми, - виконання пластин товщиною рівною або більшою товщини облицювання виїмки, - виконання пластин шириною, яка забезпечить максимально можливе навантаження на руйнуючий об'єкт при співударяннях з ним пластин, - жорстке з'єднання одним із КІНЦІВ пластин з основою облицювання виїмки штампуванням або зварюванням, - розміщення пластин під гострим кутом до основи оболонки, - розміщення ініціатора на одній ВІСІ З центральною кумулятивною виїмкою над й вершиною на відстані > 1,5 критичного діаметру вибухової речовини, яка застосовується, - виконання облицювання еиімки із ВІДХОДІВ чорних металів Новими суттєвими ознаками заявляєого винаходу являються слідуючі - постачання заряду полицями у вигляді пластин, - виконання пластин із такого ж матеріалу, що і облицювання центральної кумулятивної виїмки, - виконання центральної кумулятивної виїмки сферичної форми, - виконання пластин товщиною рівною або більшою товщини облицювання виїмки, - виконання пластин шириною, яка забезпечить максимально можливе навантаження на руйнуючий об'єкт при співударяннях з ним пластин, - жорстке з'єднання одним із КІНЦІВ пластин з основою облицювання виїмки штампуванням або зварюванням, - розміщення пластин під гострим кутом до основи оболонки - розміщення ініціатора на одній ВІСІ З центральною кумулятивною виїмкою над и вершиною на відстані >1,5 критичного діаметру вибухової речовини яка застосовується, - виконання облицювання виїмки із відходів чорних металів Указані суттєві ознаки необхідні і достатні у всіх випадках роботи кумулятивного заряду Внаслідок того, що заряд постачений полицями у вигляді пластин із такого ж самого матеріалу, що і облицювання, що охоплює центральну кумулятивну виїмку конусоподібну або сферичної форми, з товщиною рівною або більшою товщини облицювання виїмки і шириною, яка забезпечить максимально можливе навантаження на руйнуючий об'єкт при співударяннях з ним пластини при впливі стійкості детонаційної хвилі на пластини, вона діє на них так, що здійснюється їх "метання" на руйнуючий об'єкт з високою ШВИДКІСТЮ, створюючи додаткові хвилі напруження в руйнуючому об'єкті При товщині пластини рівній або більшій товщині облицювання виїмки створюється максимальний динамічний удар об руйнуючий об'єкт, а 34993 це сприяє підвищенню ефективності руйнівної' дії заряду І розширенню області його застосування. , У випадку, коли товщина пластини буде менше товщини облицювання виїмки, руйнуючий ефект від додаткових хвиль напруження, у зв'язку із зменшеною масою "метаючих" пластин зменшиться, а це знизить руйнівну дію заряду і звузить область його застосування Внаслідок того, що пластини одним із своїх кінців жорстко зв'язані з основою облицювання виїмки штампуванням або зварюванням і розміщені під гострим кутом до основи оболонки, це дозволяє СТІЙКІЙ детонаційній хвилі, після формування кумулятивного струменю, "метати" пластину на руйнуючий об'єкт, створюючи додаткові хвилі напруження, які сприяють більш ефективному руйнуванню об'єкту Жорстке з'єднання пластин з облицюванням дозволяє "метати" їх з сформованим кумулятивним струменем І виключити прорив газів детонаційної хвилі поміж пластинами і кумулятивним струменем і його розсіювання Внаслідок того, що ініціатор розміщений на одній вісі з центральною кумулятивною виїмкою над її вершиною на відстані >1,5 критичного діаметру вибухової речовини, яка застосовується, за час проходження детонаційної хвилі від Ініціатора- до вершини кумулятивної виїмки, вона набуває стійкості, що забезпечує ефективне формування, фокусування і направлення кумулятивного струменю на руйнуючий об'єкт, а це сприяє підвищенню ефективності руйнівної дії заряду І розширенню області його застосування У випадку, коли ініціатор буде розміщений на відстані /// Фіг. / / / / / П * 7 ) 34993 10 Фіг. 8 Фіг. 9 Фіг. 10 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
