Планетарно-роторний змішувач
Номер патенту: 3809
Опубліковано: 15.12.2004
Формула / Реферат
1. Планетарно-роторний змішувач, який містить електропривідний центральний роторний вал і ексцентрично розташовані вали, що обертаються навколо своєї осі, який відрізняється тим, що кожний ексцентрично розташований вал є регульованим за швидкістю і напрямком обертання електродвигуном, внутрішній статор якого закріплений на траверсі центрального роторного вала, а поверхня зовнішнього ротора має форму циліндра або рівностороннього багатогранника.
2. Змішувач за п. 1, який відрізняється тим, що кожний ексцентричний вал закріплено на траверсі з можливістю зміни кута між його віссю і віссю роторного вала по горизонталі та/або вертикалі.
3. Змішувач за п. 1, який відрізняється тим, що поверхні роторного і ексцентричних валів виконані рифленими.
4. Змішувач за пп. 1 і 3, який відрізняється тим, що рифленість поверхонь валів виконана гвинтоподібною з кроком гвинта 0,1-1 від довжини вала.
5. Змішувач за п. 1, який відрізняється тим, що містить два і більше ексцентричних валів.
Текст

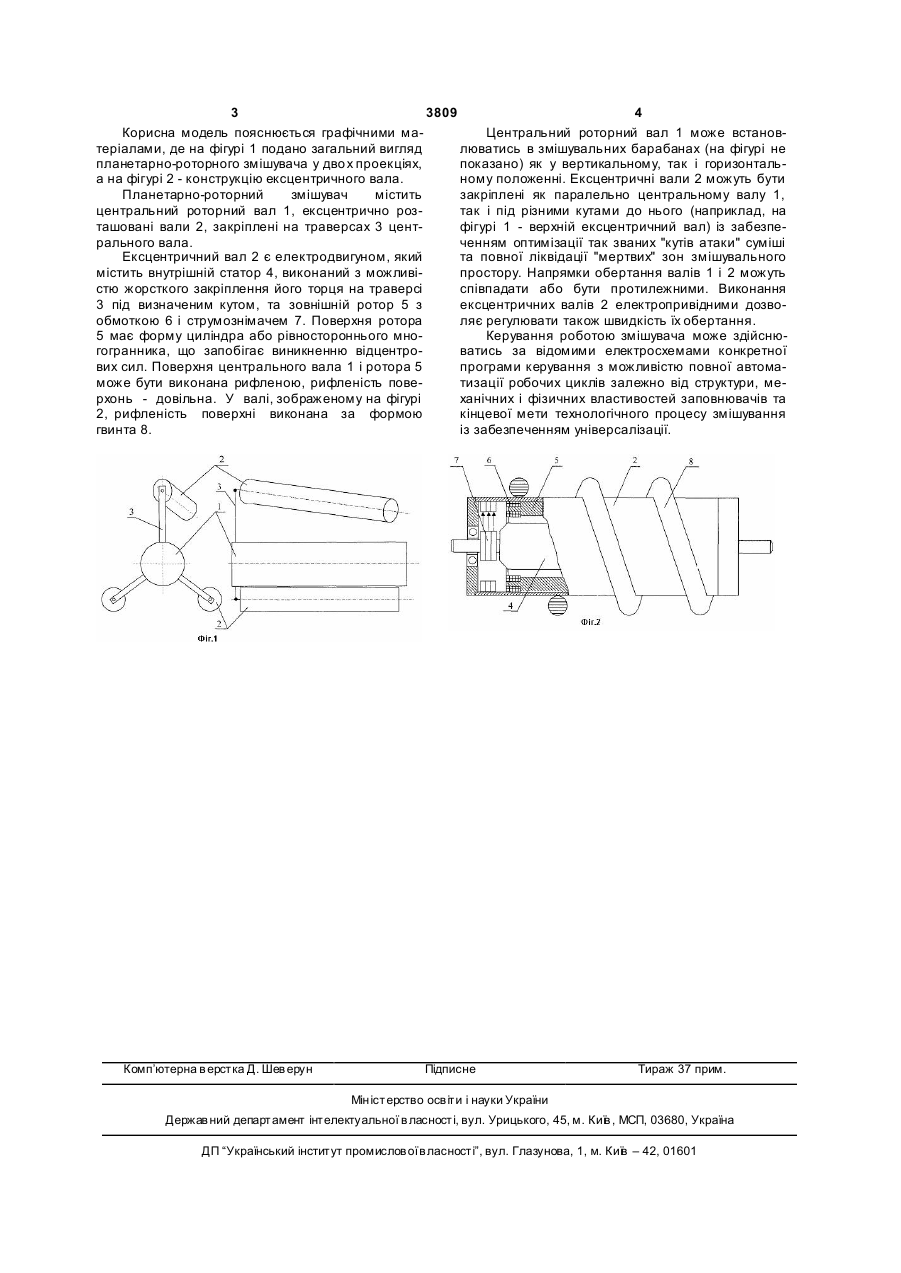

1. Планетарно-роторний змішувач, який містить електропривідний центральний роторний вал і ексцентрично розташовані вали, що обертаються навколо своєї осі, який відрізняється тим, що кожний ексцентрично розташований вал є регульованим за швидкістю і напрямком обертання електродвигуном, внутрішній статор якого закріп 3 3809 4 Корисна модель пояснюється графічними маЦентральний роторний вал 1 може встановтеріалами, де на фігурі 1 подано загальний вигляд люватись в змішувальних барабанах (на фігурі не планетарно-роторного змішувача у дво х проекціях, показано) як у вертикальному, так і горизонтальа на фігурі 2 - конструкцію ексцентричного вала. ному положенні. Ексцентричні вали 2 можуть бути Планетарно-роторний змішувач містить закріплені як паралельно центральному валу 1, центральний роторний вал 1, ексцентрично розтак і під різними кутами до нього (наприклад, на ташовані вали 2, закріплені на траверсах 3 центфігурі 1 - верхній ексцентричний вал) із забезперального вала. ченням оптимізації так званих "кутів атаки" суміші Ексцентричний вал 2 є електродвигуном, який та повної ліквідації "мертвих" зон змішувального містить внутрішній статор 4, виконаний з можливіпростору. Напрямки обертання валів 1 і 2 можуть стю жорсткого закріплення його торця на траверсі співпадати або бути протилежними. Виконання 3 під визначеним кутом, та зовнішній ротор 5 з ексцентричних валів 2 електропривідними дозвообмоткою 6 і струмознімачем 7. Поверхня ротора ляє регулювати також швидкість їх обертання. 5 має форму циліндра або рівностороннього мноКерування роботою змішувача може здійснюгогранника, що запобігає виникненню відцентроватись за відомими електросхемами конкретної вих сил. Поверхня центрального вала 1 і ротора 5 програми керування з можливістю повної автомаможе бути виконана рифленою, рифленість поветизації робочих циклів залежно від структури, мерхонь - довільна. У валі, зображеному на фігурі ханічних і фізичних властивостей заповнювачів та 2, рифленість поверхні виконана за формою кінцевої мети технологічного процесу змішування гвинта 8. із забезпеченням універсалізації. Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюKuzych Roman Romanovych, Kuzych Oleksandr Romanovych
Автори російськоюКузич Роман Романович, Кузич Александр Романович
МПК / Мітки
МПК: B01F 9/00
Мітки: змішувач, планетарно-роторний
