Формула / Реферат

Нагрівальний колодязь, що містить робочу камеру, оснащену виступаючим від стін опорним поясом, джерелом тепловиділення і рекуператорами, який відрізняється тим, що опорний пояс армовано сталевими жаротривкими плитами з висотою 0,1-1,0 від висоти кладки опорного пояса та з шириною 0,1-1,0 від ширини вогнетривкої кладки опорного пояса, установленими на висоті від рівня поду, що дорівнює 0,4-0,9 висоти робочої камери.

Текст

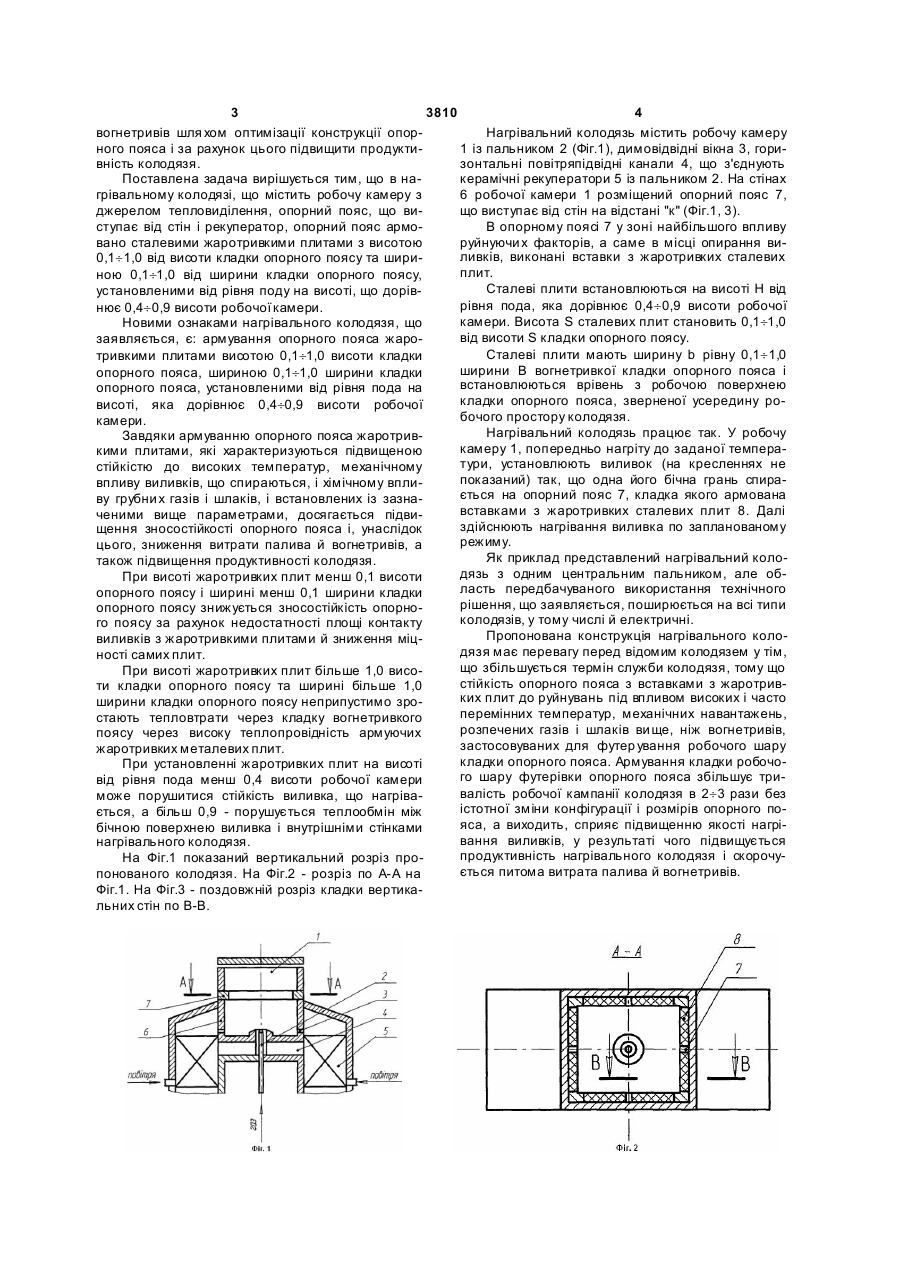

Нагрівальний колодязь, що містить робочу камеру, оснащену виступаючим від стін опорним поясом, джерелом тепловиділення і рекуператорами, який відрізняється тим, що опорний пояс армовано сталевими жаротривкими плитами з висотою 0,1-1,0 від висоти кладки опорного пояса та з шириною 0,1-1,0 від ширини вогнетривкої кладки опорного пояса, установленими на висоті від рівня поду, що дорівнює 0,4-0,9 висоти робочої камери. (19) (21) 2004032010 (22) 18.03.2004 (24) 15.12.2004 (46) 15.12.2004, Бюл. №12, 2004р. (72) Корінь Андрій Олександрович, Сокуренко Анатолій Валентинович, Шеремет Володимир Олександрович, Романенко Володимир Ілліч, Теряєв Олександр Митрофанович (73) КРИВОРІЗЬКИЙ ДЕРЖАВНИЙ ГІРНИЧОМЕТАЛУРГІЙНИЙ КОМБІН АТ "КРИВОРІЖСТАЛЬ" 3 3810 4 вогнетривів шля хом оптимізації конструкції опорНагрівальний колодязь містить робочу камеру ного пояса і за рахунок цього підвищити продукти1 із пальником 2 (Фіг.1), димовідвідні вікна 3, горивність колодязя. зонтальні повітряпідвідні канали 4, що з'єднують Поставлена задача вирішується тим, що в накерамічні рекуператори 5 із пальником 2. На стінах грівальному колодязі, що містить робочу камеру з 6 робочої камери 1 розміщений опорний пояс 7, джерелом тепловиділення, опорний пояс, що вищо виступає від стін на відстані "к" (Фіг.1, 3). ступає від стін і рекуператор, опорний пояс армоВ опорному поясі 7 у зоні найбільшого впливу вано сталевими жаротривкими плитами з висотою руйнуючи х факторів, а саме в місці опирання виливків, виконані вставки з жаротривких сталевих 0,1¸1,0 від висоти кладки опорного поясу та шириплит. ною 0,1¸1,0 від ширини кладки опорного поясу, Сталеві плити встановлюються на висоті Н від установленими від рівня поду на висоті, що доріврівня пода, яка дорівнює 0,4¸0,9 висоти робочої нює 0,4¸0,9 висоти робочої камери. камери. Висота S сталевих плит становить 0,1¸1,0 Новими ознаками нагрівального колодязя, що від висоти S кладки опорного поясу. заявляється, є: армування опорного пояса жароСталеві плити мають ширину b рівну 0,1¸1,0 тривкими плитами висотою 0,1¸1,0 висоти кладки ширини В вогнетривкої кладки опорного пояса і опорного пояса, шириною 0,1¸1,0 ширини кладки встановлюються врівень з робочою поверхнею опорного пояса, установленими від рівня пода на кладки опорного пояса, зверненої усередину ровисоті, яка дорівнює 0,4¸0,9 висоти робочої бочого простору колодязя. камери. Нагрівальний колодязь працює так. У робочу Завдяки армуванню опорного пояса жаротривкамеру 1, попередньо нагріту до заданої темперакими плитами, які характеризуються підвищеною тури, установлюють виливок (на кресленнях не стійкістю до високих температур, механічному показаний) так, що одна його бічна грань спиравпливу виливків, що спираються, і хімічному вплиється на опорний пояс 7, кладка якого армована ву грубни х газів і шлаків, і встановлених із зазнавставками з жаротривких сталевих плит 8. Далі ченими вище параметрами, досягається підвиздійснюють нагрівання виливка по запланованому щення зносостійкості опорного пояса і, унаслідок режиму. цього, зниження витрати палива й вогнетривів, а Як приклад представлений нагрівальний колотакож підвищення продуктивності колодязя. дязь з одним центральним пальником, але обПри висоті жаротривких плит менш 0,1 висоти ласть передбачуваного використання технічного опорного поясу і ширині менш 0,1 ширини кладки рішення, що заявляється, поширюється на всі типи опорного поясу знижується зносостійкість опорноколодязів, у тому числі й електричні. го поясу за рахунок недостатності площі контакту Пропонована конструкція нагрівального коловиливків з жаротривкими плитами й зниження міцдязя має перевагу перед відомим колодязем у тім, ності самих плит. що збільшується термін служби колодязя, тому що При висоті жаротривких плит більше 1,0 висостійкість опорного пояса з вставками з жаротривти кладки опорного поясу та ширині більше 1,0 ких плит до руйнувань під впливом високих і часто ширини кладки опорного поясу неприпустимо зроперемінних температур, механічних навантажень, стають тепловтрати через кладку вогнетривкого розпечених газів і шлаків ви ще, ніж вогнетривів, поясу через високу теплопровідність армуючих застосовуваних для футер ування робочого шару жаротривких металевих плит. кладки опорного пояса. Армування кладки робочоПри установленні жаротривких плит на висоті го шару футерівки опорного пояса збільшує тривід рівня пода менш 0,4 висоти робочої камери валість робочої кампанії колодязя в 2¸3 рази без може порушитися стійкість виливка, що нагріваістотної зміни конфігурації і розмірів опорного поється, а більш 0,9 - порушується теплообмін між яса, а виходить, сприяє підвищенню якості нагрібічною поверхнею виливка і внутрішніми стінками вання виливків, у результаті чого підвищується нагрівального колодязя. продуктивність нагрівального колодязя і скорочуНа Фіг.1 показаний вертикальний розріз проється питома витрата палива й вогнетривів. понованого колодязя. На Фіг.2 - розріз по А-А на Фіг.1. На Фіг.3 - поздовжній розріз кладки вертикальних стін по В-В. 5 Комп’ютерна в ерстка Д. Шев ерун 3810 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Автори англійською

Korin Andrii Oleksandrovych, Sokurenko Anatolii Valentynovych, Sheremet Volodymyr Oleksandrovych, Romanenko Volodymyr Illich, Teriaiev Oleksandr Mytrofanovych

Автори російською

Коринь Андрей Александрович, Сокуренко Анатолий Валентинович, Шеремет Владимир Александрович, Романенко Владимир Ильич, Теряев Александр Митрофанович

МПК / Мітки

МПК: C21D 9/70

Мітки: нагрівальний, колодязь
