Муфта трубопроводу
Формула / Реферат

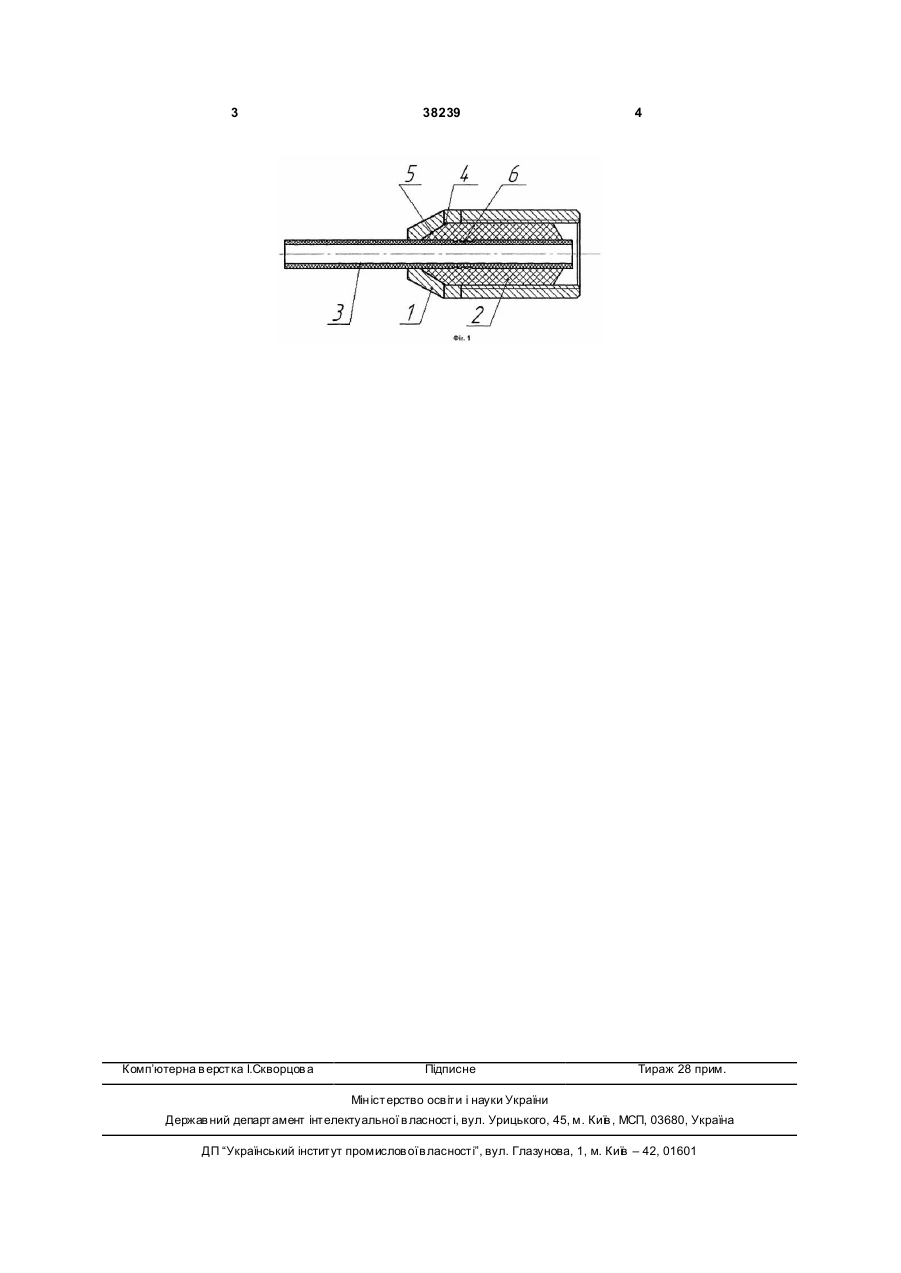

Муфта трубопроводу, що містить затискний елемент і з'єднувальну деталь, у циліндричний отвір якої входить кінець труби трубопроводу, яка відрізняється тим, що затискний елемент виконаний як затискна гайка, а з'єднувальна деталь виконана як ущільнювальна втулка, на зовнішній твірній поверхні циліндра якої є дві фаски ущільнення з'єднання трубопроводу, з яких та, що прилягає до внутрішньої фаски у затискній гайці, виконана з кутом і довжиною, рівними куту і довжині фаски затискної гайки, а на внутрішній поверхні твірної циліндра втулки є не менше, ніж два радіальні виступи для фіксації муфти на трубопроводі.
Текст
Муфта тр убопроводу, що містить затискний елемент і з'єднувальну деталь, у циліндричний отвір якої входить кінець труби трубопроводу, яка відрізняє ться тим, що затискний елемент вико 3 Комп’ютерна в ерстка І.Скворцов а 38239 4 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPipe coupling
Автори англійськоюOliinyk Yevhenii Ivanovych
Назва патенту російськоюМуфта трубопровода
Автори російськоюОлийник Евгений Иванович
МПК / Мітки
МПК: F16L 21/00
Мітки: муфта, трубопроводу
