Запобіжна муфта

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 34510

Опубліковано: 11.08.2008

Автори: Гевко Іван Богданович, Комар Роман Васильович, Матвійчук Анатолій Васильович

Завантажити PDF файл.

Формула / Реферат

Запобіжна муфта, що виконана у вигляді ведучої і веденої півмуфт, оснащених по торцях елементами зачеплення і підтиснутих одна до одної циліндричною пружиною, яка відрізняється тим, що елементи зачеплення виконані у вигляді конічних лунок, розміщених по периметру ведучої півмуфти на однакових радіусі і відстанях одна від одної, які є у взаємодії із конічними стержнями веденої півмуфти, а конічні стержні встановлені у отвори веденої півмуфти із посадкою ковзання і зафіксовані з протилежної сторони.

Текст

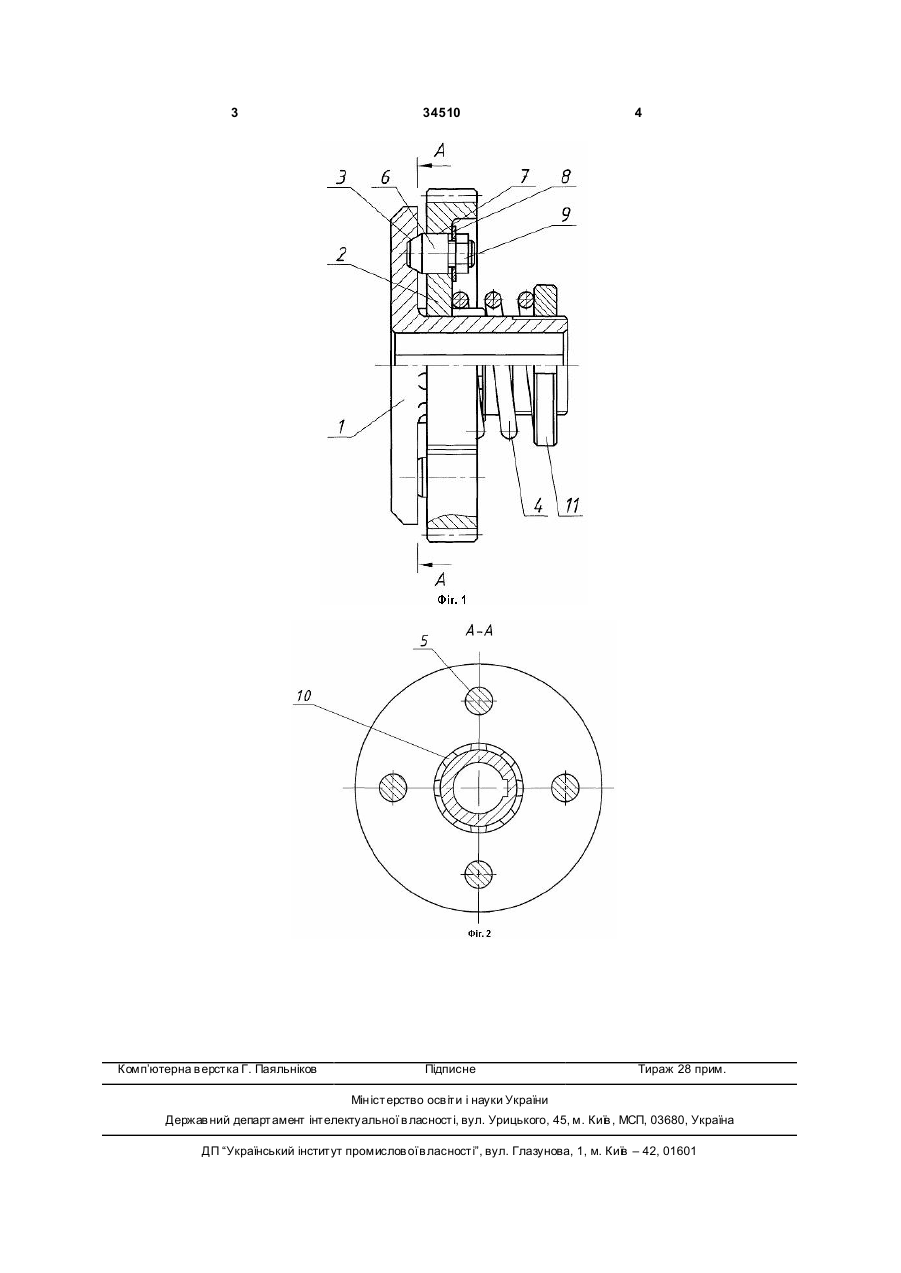

Запобіжна муфта, що виконана у вигляді ведучої і веденої півмуфт, оснащених по торцях 3 Комп’ютерна в ерстка Г. Паяльніков 34510 4 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Safety clutch

Автори англійською

Hevko Ivan Bohdanovych, Komar Roman Vasyliovych, Matviichuk Anatolii Vasyliovych

Назва патенту російською

Предохранительная муфта

Автори російською

Гевко Иван Богданович, Комар Роман Васильевич, Матвийчук Анатолий Васильевич

МПК / Мітки

МПК: F16D 43/00

Мітки: запобіжна, муфта
