Номер патенту: 38282

Опубліковано: 25.12.2008

Завантажити PDF файл.

Формула / Реферат

1. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що ствол має виступ або деталь, сполучену із стволом, для фіксації чергового патрона, втримання його на осі ствола або на відстані, близькій до неї, та виведення стріляної гільзи зі зброї, у задній частині виступу ствола або деталі, сполученої зі стволом, виконано відбивач для взаємодії з ним гільзи при її русі назад у момент викидання, а магазин має фіксуючий виступ для автоматичного звільнення верхнього патрона при магазині, вставленому в рамку.

2. Пістолет за п. 1, який відрізняється тим, що верхній патрон у магазині розташовано нижче осі ствола.

Текст

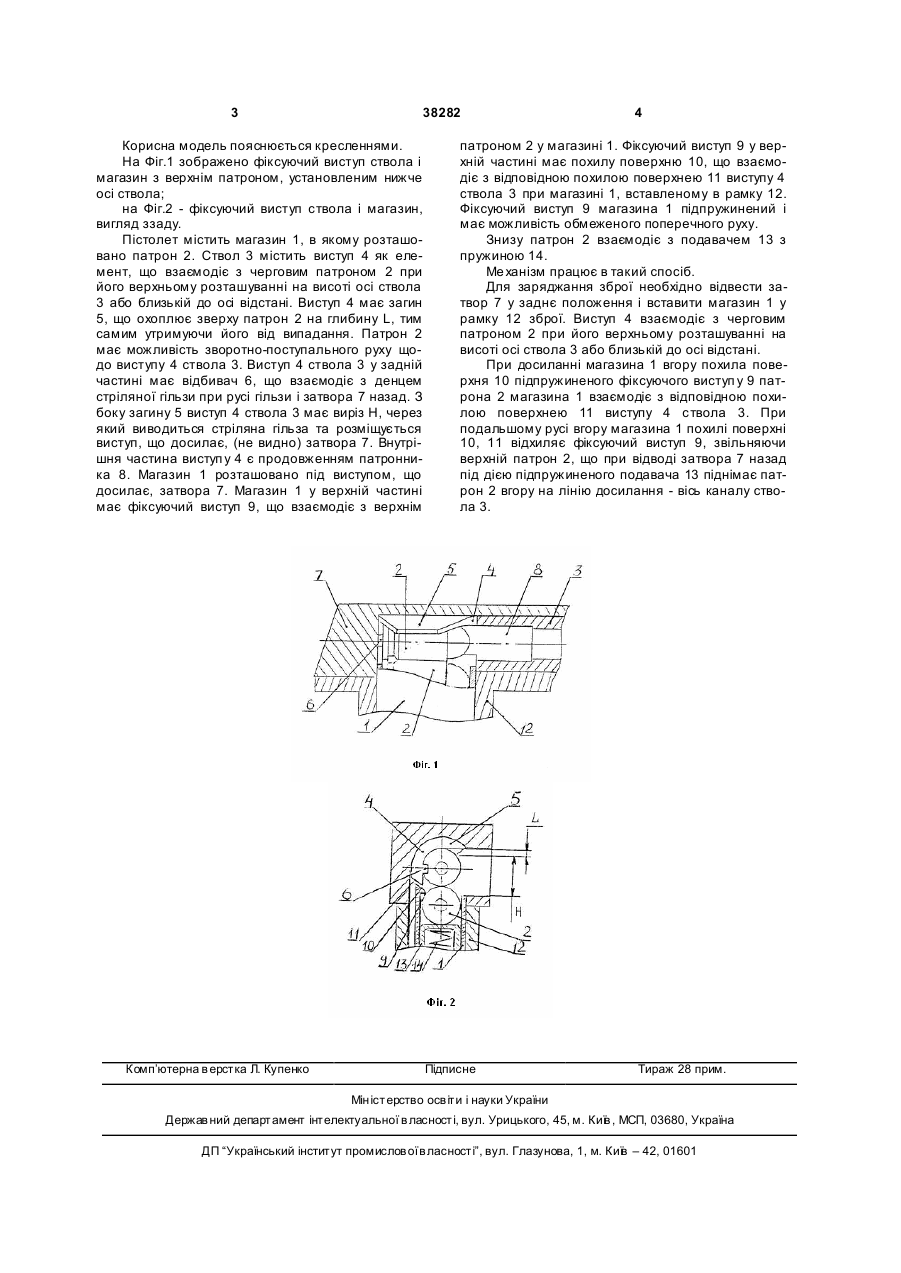

1. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що ствол має виступ або деталь, сполучен у із стволом, для фіксації чергового патрона, 3 38282 Корисна модель пояснюється кресленнями. На Фіг.1 зображено фіксуючий виступ ствола і магазин з верхнім патроном, установленим нижче осі ствола; на Фіг.2 - фіксуючий виступ ствола і магазин, вигляд ззаду. Пістолет містить магазин 1, в якому розташовано патрон 2. Ствол 3 містить виступ 4 як елемент, що взаємодіє з черговим патроном 2 при його верхньому розташуванні на висоті осі ствола 3 або близькій до осі відстані. Виступ 4 має загин 5, що охоплює зверху патрон 2 на глибину L, тим самим утримуючи його від випадання. Патрон 2 має можливість зворотно-поступального руху щодо виступу 4 ствола 3. Виступ 4 ствола 3 у задній частині має відбивач 6, що взаємодіє з денцем стріляної гільзи при русі гільзи і затвора 7 назад. З боку загину 5 виступ 4 ствола 3 має виріз Н, через який виводиться стріляна гільза та розміщується виступ, що досилає, (не видно) затвора 7. Внутрішня частина виступ у 4 є продовженням патронника 8. Магазин 1 розташовано під виступом, що досилає, затвора 7. Магазин 1 у верхній частині має фіксуючий виступ 9, що взаємодіє з верхнім Комп’ютерна в ерстка Л. Купенко 4 патроном 2 у магазині 1. Фіксуючий виступ 9 у верхній частині має похилу поверхню 10, що взаємодіє з відповідною похилою поверхнею 11 виступу 4 ствола 3 при магазині 1, вставленому в рамку 12. Фіксуючий виступ 9 магазина 1 підпружинений і має можливість обмеженого поперечного руху. Знизу патрон 2 взаємодіє з подавачем 13 з пружиною 14. Ме ханізм працює в такий спосіб. Для заряджання зброї необхідно відвести затвор 7 у заднє положення і вставити магазин 1 у рамку 12 зброї. Виступ 4 взаємодіє з черговим патроном 2 при його верхньому розташуванні на висоті осі ствола 3 або близькій до осі відстані. При досиланні магазина 1 вгору похила поверхня 10 підпружиненого фіксуючого виступ у 9 патрона 2 магазина 1 взаємодіє з відповідною похилою поверхнею 11 виступу 4 ствола 3. При подальшому русі вгору магазина 1 похилі поверхні 10, 11 відхиляє фіксуючий виступ 9, звільняючи верхній патрон 2, що при відводі затвора 7 назад під дією підпружиненого подавача 13 піднімає патрон 2 вгору на лінію досилання - вісь каналу ствола 3. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Pistol

Автори англійською

Shevchenko Viktor Leonidovych

Назва патенту російською

Пистолет

Автори російською

Шевченко Виктор Леонидович
