Пістолет тт

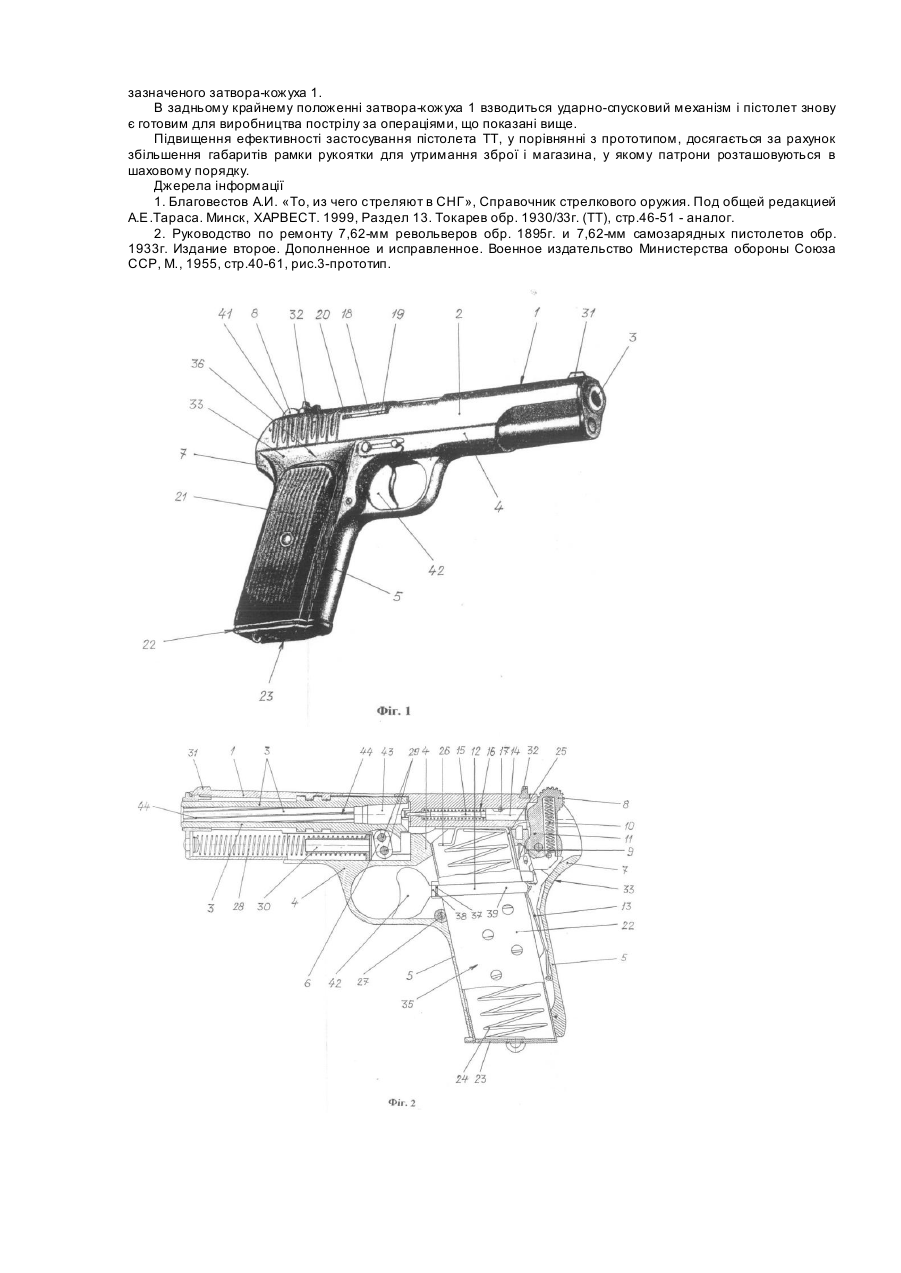

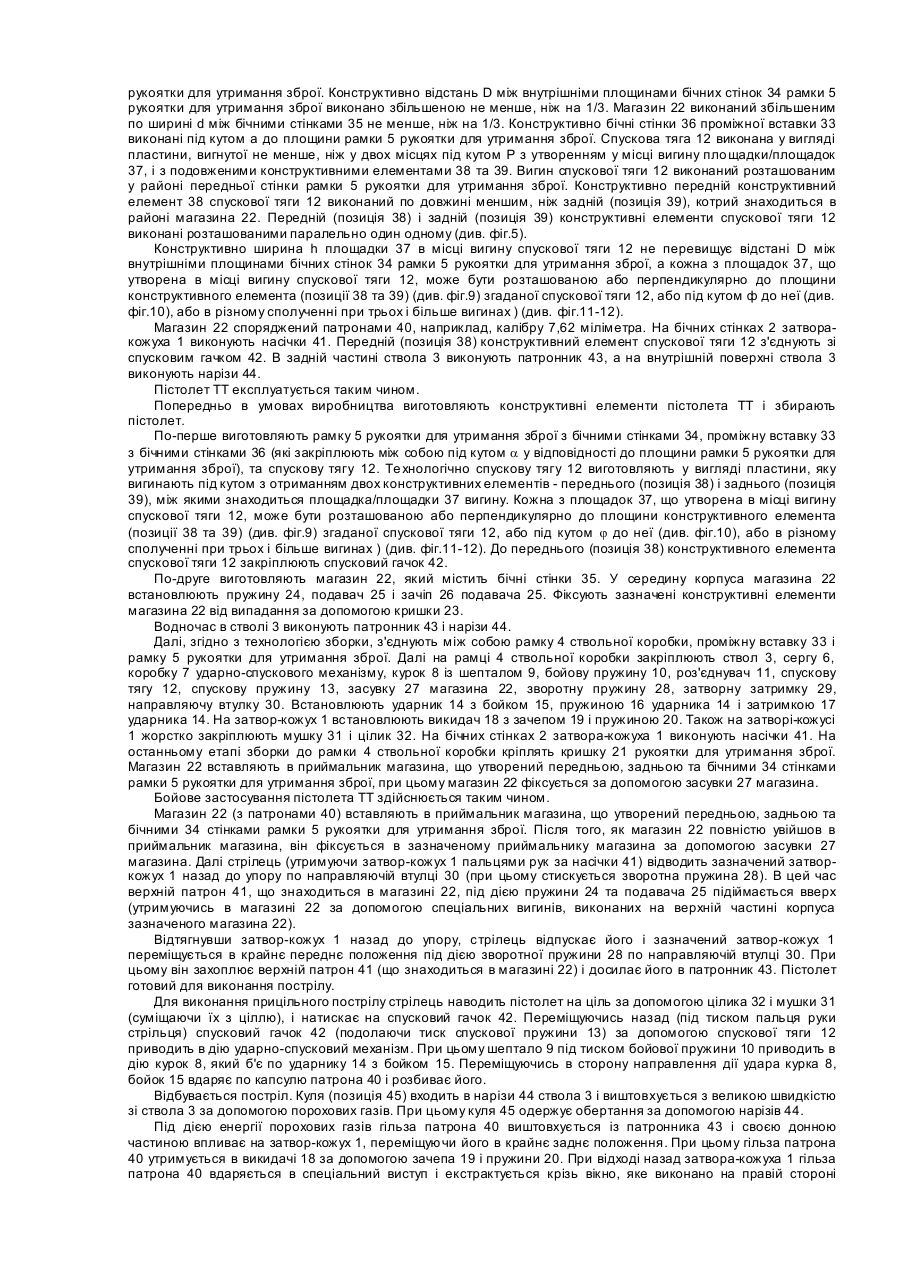

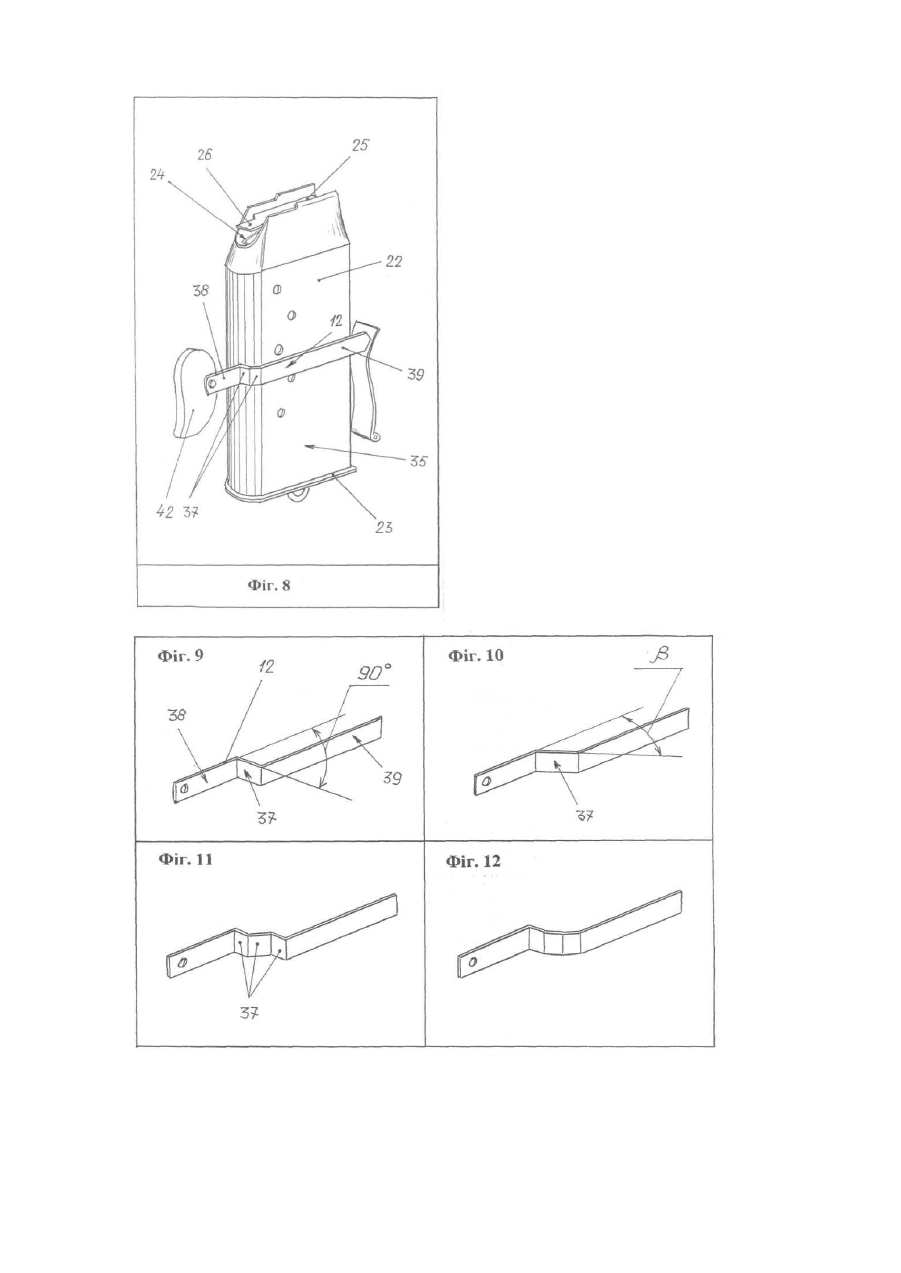

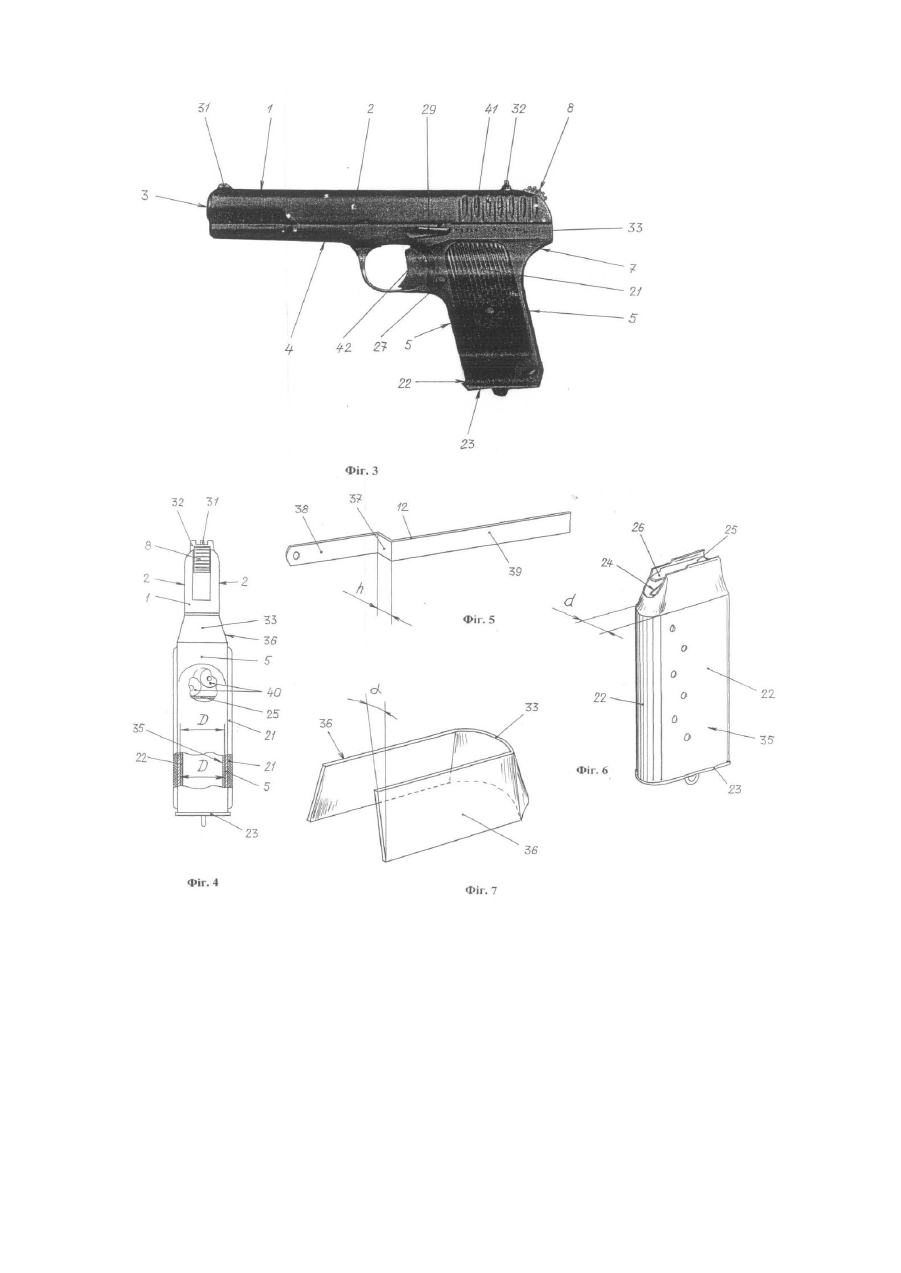

Винахід відноситься до галузі озброєння, зокрема, до короткоствольної зброї, а саме, до пістолетів. Відомий пістолет, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, спусковий гачок, спускову тягу, сп ускову пружину, ударник з бойком, викидач із зачепом і пружиною, кришку рукоятки, магазин, засувку магазина, зворотну пружину, затворну затримку, напрямну втулку, мушку і цілик /1/. До недоліків відомого пістолета відноситься те, що габаритні розміри рамки рукоятки для утримання зброї дозволяють розмістити тільки магазин з однорядним розміщенням патронів. Найбільш близьким технічним рішенням, що обрано за прототип, є пістолет ТТ, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударноспускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, напрямну втулку, м ушк у і цілик /2/. До недоліків відомого пістолета ТТ, який обраний за прототип, відноситься те, що габаритні розміри рамки рукоятки для утримання зброї дозволяють розмістити магазин тільки з однорядним розміщенням патронів ємністю вісім штук. В основу винаходу покладена задача шляхом усунення недоліків прототипу забезпечити розміщення магазина зі збільшеною кількістю патронів. Суть винаходу в пістолеті ТТ, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, сп усковий гачок, спускову тягу, сп ускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, направляючу втулк у, мушк у і цілик, полягає в тому, що він додатково містить проміжну вставку, розміщену між рамкою ствольної коробки і рамкою рукоятки для утримання зброї, відстань між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї виконано збільшеною не менше, ніж на 1/3, магазин виконаний збільшеним по ширині не менше, ніж на 1/3. Суть винаходу полягає і в тому, що бічні стінки проміжної вставки виконані під кутом до площини рамки рукоятки для утримання зброї, спускова тяга виконана у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом з утворенням у місці вигину площадки/площадок, і з подовженими конструктивними елементами, вигин спускової тяги виконаний розташованим у районі передньої стінки рамки рукоятки для утримання зброї, передній конструктивний елемент спускової тяги виконаний по довжині меншим, ніж задній, котрий знаходиться в районі магазина, передній і задній конструктивні елементи спускової тяги виконані розташованими паралельно один одному. Суть винаходу полягає також і в тому, що ширина площадки в місці вигину спускової тяги не перевищує відстані між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї, а кожна з площадок, що утворена в місці вигину спускової тяги, може бути розташованою або перпендикулярно до площини конструктивного елемента згаданої спускової тяги, або під кутом до неї, або в різному сполученні при трьох і більше вигинах. Порівняльний аналіз технічного рішення з прототипом показує, що пістолет ТТ, який заявляється, відрізняється тим, що він додатково містить проміжну вставку, розміщену між рамкою ствольної коробки і рамкою рукоятки для утримання зброї, відстань між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї виконано збільшеною не менше, ніж на 1/3, магазин виконаний збільшеним по ширині не менше, ніж на 1/3, при цьому бічні стінки проміжної вставки виконані під кутом до площини рамки рукоятки для утримання зброї, спускова тяга виконана у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом з утворенням у місці вигину площадки/площадок, і з подовженими конструктивними елементами, вигин спускової тяги виконаний розташованим у районі передньої стінки рамки рукоятки для утримання зброї, передній конструктивний елемент спускової тяги виконаний по довжині меншим, ніж задній, котрий знаходиться в районі магазина, передній і задній конструктивні елементи спускової тяги виконані розташованими паралельно один одному, ширина площадки в місці вигину спускової тяги не перевищує відстані між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї, а кожна з площадок, що утворена в місці вигину спускової тяги, може бути розташованою або перпендикулярно до площини конструктивного елемента згаданої спускової тяги, або під кутом до неї, або в різному сполученні при трьох і більше вигинах. Таким чином, пістолет ТТ, який заявляється, відповідає критерію винаходу «новизна». Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг.1 представлений загальний вигляд пістолета ТТ у ракурсі 3/4 на виді спереду, на фіг. 2 представлена конструктивно-компонувальна схема пістолета ТТ, який заявляється, на фіг.3 представлений пістолет ТТ на виді збоку, на фіг.4 показаний пістолет ТТ, який заявляється, на виді ззаду, на фіг.5 представлена спускова тяга на у ракурсі 3/4 на виді спереду, на фіг.6 представлена схема магазина для патронів (як варіант конструктивного виконання) у ракурсі 3/4 на виді спереду, на фіг.7 показаний загальний вид проміжної вставки у ракурсі 3/4 на виді спереду, на фіг. 8 показане розміщення спускової тяги відносно магазина, на фіг.9-12 показані варіанти вигину спускової тяги. Пістолет ТТ, який заявляється, конструктивно містить (див. фіг.2) затвор-кожух 1 з бічними стінками 2, ствол 3, рамку 4 ствольної коробки, рамку 5 рукоятки для утримання зброї, сергу 6, коробку 7 ударноспускового механізму, курок 8 із шепталом 9, бойову пружину 10, роз'єднувач 11, спускову тягу 12, спускову пружину 13, ударник 14 з бойком 15, пружиною 16 ударника 14 і затримкою 17 ударника 14, викидач 18 із зачепом 19 і пружиною 20 зазначеного викидача 18, кришку 21 рукоятки для утримання зброї, магазин 22 із кришкою 23 магазина, пружиною 24, подавачем 25 і зачепом 26 подавача 25, засувку 27 магазина 22, зворотну пружину 28, затворну затримку 29, направляючу втулку 30, мушку 31 і цілик 32. Пістолет ТТ, який заявляється, додатково містить (див. фіг.2) проміжну вставку 33, розміщену між рамкою 4 ствольної коробки і рамкою 5 рукоятки для утримання зброї. Конструктивно відстань D між внутрішніми площинами бічних стінок 34 рамки 5 рукоятки для утримання зброї виконано збільшеною не менше, ніж на 1/3. Магазин 22 виконаний збільшеним по ширині d між бічними стінками 35 не менше, ніж на 1/3. Конструктивно бічні стінки 36 проміжної вставки 33 виконані під кутом а до площини рамки 5 рукоятки для утримання зброї. Спускова тяга 12 виконана у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом Р з утворенням у місці вигину пло щадки/площадок 37, і з подовженими конструктивними елементами 38 та 39. Вигин спускової тяги 12 виконаний розташованим у районі передньої стінки рамки 5 рукоятки для утримання зброї. Конструктивно передній конструктивний елемент 38 спускової тяги 12 виконаний по довжині меншим, ніж задній (позиція 39), котрий знаходиться в районі магазина 22. Передній (позиція 38) і задній (позиція 39) конструктивні елементи спускової тяги 12 виконані розташованими паралельно один одному (див. фіг.5). Конструктивно ширина h площадки 37 в місці вигину спускової тяги 12 не перевищує відстані D між внутрішніми площинами бічних стінок 34 рамки 5 рукоятки для утримання зброї, а кожна з площадок 37, що утворена в місці вигину спускової тяги 12, може бути розташованою або перпендикулярно до площини конструктивного елемента (позиції 38 та 39) (див. фіг.9) згаданої спускової тяги 12, або під кутом ф до неї (див. фіг.10), або в різному сполученні при трьох і більше вигинах ) (див. фіг.11-12). Магазин 22 споряджений патронами 40, наприклад, калібру 7,62 міліметра. На бічних стінках 2 затворакожуха 1 виконують насічки 41. Передній (позиція 38) конструктивний елемент спускової тяги 12 з'єднують зі спусковим гачком 42. В задній частині ствола 3 виконують патронник 43, а на внутрішній поверхні ствола 3 виконують нарізи 44. Пістолет ТТ експлуатується таким чином. Попередньо в умовах виробництва виготовляють конструктивні елементи пістолета ТТ і збирають пістолет. По-перше виготовляють рамку 5 рукоятки для утримання зброї з бічними стінками 34, проміжну вставку 33 з бічними стінками 36 (які закріплюють між собою під кутом a у відповідності до площини рамки 5 рукоятки для утримання зброї), та спускову тягу 12. Те хнологічно спускову тягу 12 виготовляють у вигляді пластини, яку вигинають під кутом з отриманням двох конструктивних елементів - переднього(позиція 38) і заднього (позиція 39), між якими знаходиться площадка/площадки 37 вигину. Кожна з площадок 37, що утворена в місці вигину спускової тяги 12, може бути розташованою або перпендикулярно до площини конструктивного елемента (позиції 38 та 39) (див. фіг.9) згаданої спускової тяги 12, або під кутом j до неї (див. фіг.10), або в різному сполученні при трьох і більше вигинах ) (див. фіг.11-12). До переднього (позиція 38) конструктивного елемента спускової тяги 12 закріплюють спусковий гачок 42. По-друге виготовляють магазин 22, який містить бічні стінки 35. У середину корпуса магазина 22 встановлюють пружину 24, подавач 25 і зачіп 26 подавача 25. Фіксують зазначені конструктивні елементи магазина 22 від випадання за допомогою кришки 23. Водночас в стволі 3 виконують патронник 43 і нарізи 44. Далі, згідно з технологією зборки, з'єднують між собою рамку 4 ствольної коробки, проміжну вставку 33 і рамку 5 рукоятки для утримання зброї. Далі на рамці 4 ствольної коробки закріплюють ствол 3, сергу 6, коробку 7 ударно-спускового механізму, курок 8 із шепталом 9, бойову пружину 10, роз'єднувач 11, спускову тягу 12, спускову пружину 13, засувку 27 магазина 22, зворотну пружину 28, затворну затримку 29, направляючу втулку 30. Встановлюють ударник 14 з бойком 15, пружиною 16 ударника 14 і затримкою 17 ударника 14. На затвор-кожух 1 встановлюють викидач 18 з зачепом 19 і пружиною 20. Також на затворі-кожусі 1 жорстко закріплюють мушку 31 і цілик 32. На бічних стінках 2 затвора-кожуха 1 виконують насічки 41. На останньому етапі зборки до рамки 4 ствольної коробки кріплять кришку 21 рукоятки для утримання зброї. Магазин 22 вставляють в приймальник магазина, що утворений передньою, задньою та бічними 34 стінками рамки 5 рукоятки для утримання зброї, при цьому магазин 22 фіксується за допомогою засувки 27 магазина. Бойове застосування пістолета ТТ здійснюється таким чином. Магазин 22 (з патронами 40) вставляють в приймальник магазина, що утворений передньою, задньою та бічними 34 стінками рамки 5 рукоятки для утримання зброї. Після того, як магазин 22 повністю увійшов в приймальник магазина, він фіксується в зазначеному приймальнику магазина за допомогою засувки 27 магазина. Далі стрілець (утримуючи затвор-кожух 1 пальцями рук за насічки 41) відводить зазначений затворкожух 1 назад до упору по направляючій втулці 30 (при цьому стискується зворотна пружина 28). В цей час верхній патрон 41, що знаходиться в магазині 22, під дією пружини 24 та подавача 25 підіймається вверх (утримуючись в магазині 22 за допомогою спеціальних вигинів, виконаних на верхній частині корпуса зазначеного магазина 22). Відтягнувши затвор-кожух 1 назад до упору, стрілець відпускає його і зазначений затвор-кожух 1 переміщується в крайнє переднє положення під дією зворотної пружини 28 по направляючій втулці 30. При цьому він захоплює верхній патрон 41 (що знаходиться в магазині 22) і досилає його в патронник 43. Пістолет готовий для виконання пострілу. Для виконання прицільного пострілу стрілець наводить пістолет на ціль за допомогою цілика 32 і мушки 31 (суміщаючи їх з ціллю), і натискає на спусковий гачок 42. Переміщуючись назад (під тиском пальця руки стрільця) спусковий гачок 42 (подолаючи тиск спускової пружини 13) за допомогою спускової тяги 12 приводить в дію ударно-спусковий механізм. При цьому шептало 9 під тиском бойової пружини 10 приводить в дію курок 8, який б'є по ударнику 14 з бойком 15. Переміщуючись в сторону направлення дії удара курка 8, бойок 15 вдаряє по капсулю патрона 40 і розбиває його. Відбувається постріл. Куля (позиція 45) входить в нарізи 44 ствола 3 і виштовхується з великою швидкістю зі ствола 3 за допомогою порохових газів. При цьому куля 45 одержує обертання за допомогою нарізів 44. Під дією енергії порохових газів гільза патрона 40 виштовхується із патронника 43 і своєю донною частиною впливає на затвор-кожух 1, переміщуючи його в крайнє заднє положення. При цьому гільза патрона 40 утримується в викидачі 18 за допомогою зачепа 19 і пружини 20. При відході назад затвора-кожуха 1 гільза патрона 40 вдаряється в спеціальний виступ і екстрактується крізь вікно, яке виконано на правій стороні зазначеного затвора-кожуха 1. В задньому крайнему положенні затвора-кожуха 1 взводиться ударно-спусковий механізм і пістолет знову є готовим для виробництва пострілу за операціями, що показані вище. Підвищення ефективності застосування пістолета ТТ, у порівнянні з прототипом, досягається за рахунок збільшення габаритів рамки рукоятки для утримання зброї і магазина, у якому патрони розташовуються в шаховому порядку. Джерела інформації 1. Благовестов А.И. «То, из чего стреляют в СНГ», Справочник стрелкового оружия. Под общей редакцией А.Е.Тараса. Минск, ХАРВЕСТ. 1999, Раздел 13. Токарев обр. 1930/33г. (ТТ), стр.46-51 - аналог. 2. Руководство по ремонту 7,62-мм револьверов обр. 1895г. и 7,62-мм самозарядных пистолетов обр. 1933г. Издание второе. Дополненное и исправленное. Военное издательство Министерства обороны Союза ССР, М., 1955, стр.40-61, рис.3-прототип.
