Номер патенту: 38283

Опубліковано: 25.12.2008

Завантажити PDF файл.

Формула / Реферат

1. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що рамка має виступ або деталь, сполучену з рамкою для фіксації чергового патрона, втримання його на осі ствола або на відстані, близькій до неї, та виведення стріляної гільзи зі зброї, у задній частині виступу рамки або деталі, сполученої з рамкою, виконано відбивач для взаємодії з ним гільзи при її русі назад у момент викидання, а магазин має фіксуючий виступ для автоматичного звільнення верхнього патрона при магазині, вставленому в рамку.

2. Пістолет за п. 1, який відрізняється тим, що верхній патрон у магазині розташовано нижче осі ствола.

Текст

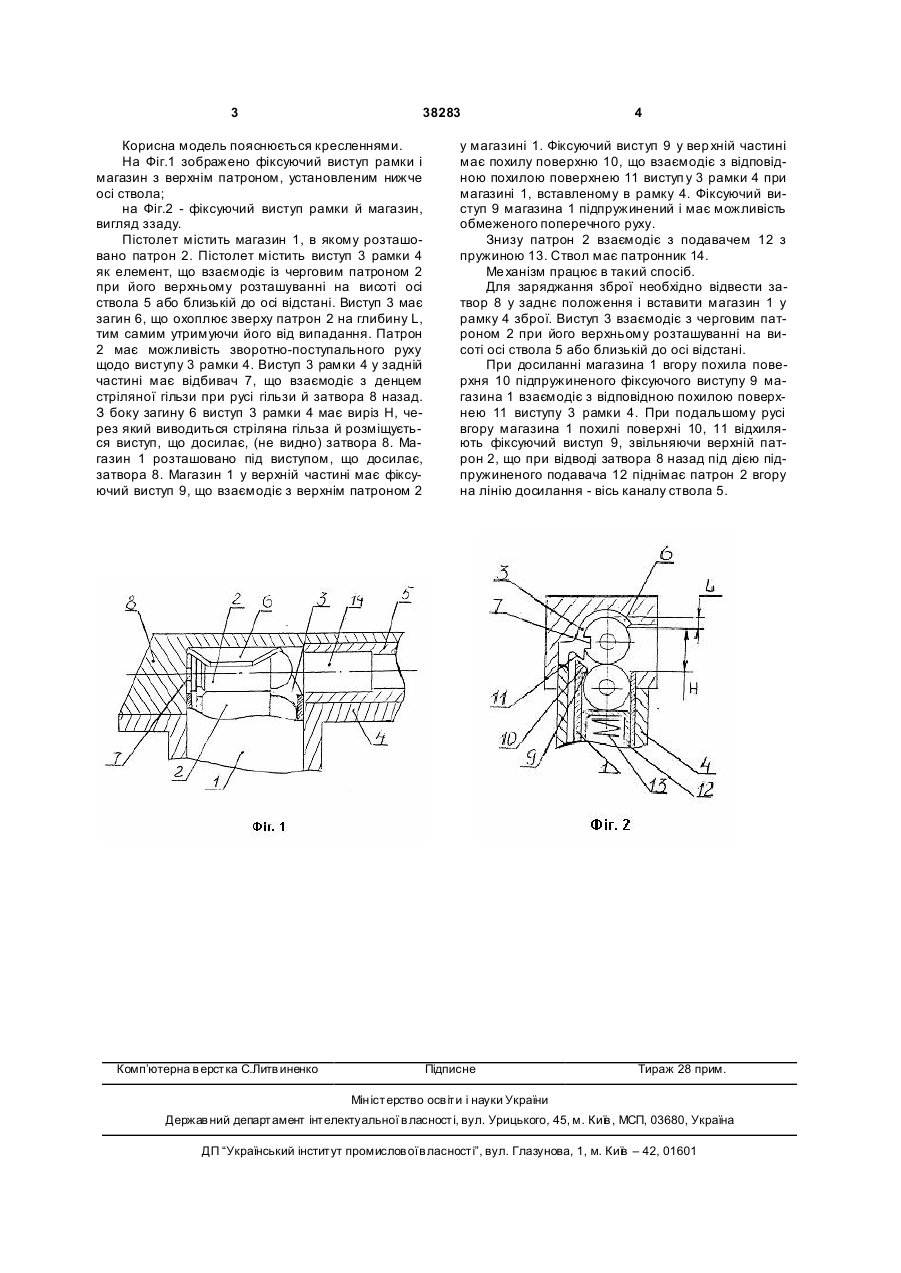

1. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що рамка має виступ або деталь, сполучен у з рамкою для фіксації чергового патрона, 3 38283 Корисна модель пояснюється кресленнями. На Фіг.1 зображено фіксуючий виступ рамки і магазин з верхнім патроном, установленим нижче осі ствола; на Фіг.2 - фіксуючий виступ рамки й магазин, вигляд ззаду. Пістолет містить магазин 1, в якому розташовано патрон 2. Пістолет містить виступ 3 рамки 4 як елемент, що взаємодіє із черговим патроном 2 при його верхньому розташуванні на висоті осі ствола 5 або близькій до осі відстані. Виступ 3 має загин 6, що охоплює зверху патрон 2 на глибину L, тим самим утримуючи його від випадання. Патрон 2 має можливість зворотно-поступального руху щодо виступу 3 рамки 4. Виступ 3 рамки 4 у задній частині має відбивач 7, що взаємодіє з денцем стріляної гільзи при русі гільзи й затвора 8 назад. З боку загину 6 виступ 3 рамки 4 має виріз Н, через який виводиться стріляна гільза й розміщується виступ, що досилає, (не видно) затвора 8. Магазин 1 розташовано під виступом, що досилає, затвора 8. Магазин 1 у верхній частині має фіксуючий виступ 9, що взаємодіє з верхнім патроном 2 Комп’ютерна в ерстка С.Литв иненко 4 у магазині 1. Фіксуючий виступ 9 у вер хній частині має похилу поверхню 10, що взаємодіє з відповідною похилою поверхнею 11 виступ у 3 рамки 4 при магазині 1, вставленому в рамку 4. Фіксуючий виступ 9 магазина 1 підпружинений і має можливість обмеженого поперечного руху. Знизу патрон 2 взаємодіє з подавачем 12 з пружиною 13. Ствол має патронник 14. Ме ханізм працює в такий спосіб. Для заряджання зброї необхідно відвести затвор 8 у заднє положення і вставити магазин 1 у рамку 4 зброї. Виступ 3 взаємодіє з черговим патроном 2 при його верхньому розташуванні на висоті осі ствола 5 або близькій до осі відстані. При досиланні магазина 1 вгору похила поверхня 10 підпружиненого фіксуючого виступу 9 магазина 1 взаємодіє з відповідною похилою поверхнею 11 виступу 3 рамки 4. При подальшому русі вгору магазина 1 похилі поверхні 10, 11 відхиляють фіксуючий виступ 9, звільняючи верхній патрон 2, що при відводі затвора 8 назад під дією підпружиненого подавача 12 піднімає патрон 2 вгору на лінію досилання - вісь каналу ствола 5. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Pistol

Автори англійською

Shevchenko Viktor Leonidovych

Назва патенту російською

Пистолет

Автори російською

Шевченко Виктор Леонидович

МПК / Мітки

Автор: Анохін Юрій Васильович

МПК: F41A 5/00

Мітки: самозарядний, пістолет, кондор

Формула / Реферат:

1. Пістолет самозарядний, що включає рамку, ствол, кожух-затвор ствола зі зворотною пружиною, шток зворотної пружини, напрямну муфту ствола, яка фіксує зворотну пружину, що замикає зворотну пружину і кожух-затвор ствола, вставку, спусковий гачок із пружиною, бойок із пружиною, скобу з пружиною, що замикає магазин, яка знаходиться в нижній частині рукоятки пістолета, автоматичний запобіжник з пружиною, що знаходиться в задній частині рукоятки,...
