Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що в корпусі магазина виконано загин для втримання чергового патрона на осі ствола або на відстані, близькій до неї, та виведення стріляної гільзи зі зброї, а в задній частині корпуса магазина виконано відбивач для взаємодії з гільзою при її русі назад у момент викидання, причому затвор має виріз для розміщення загину магазина.
Текст

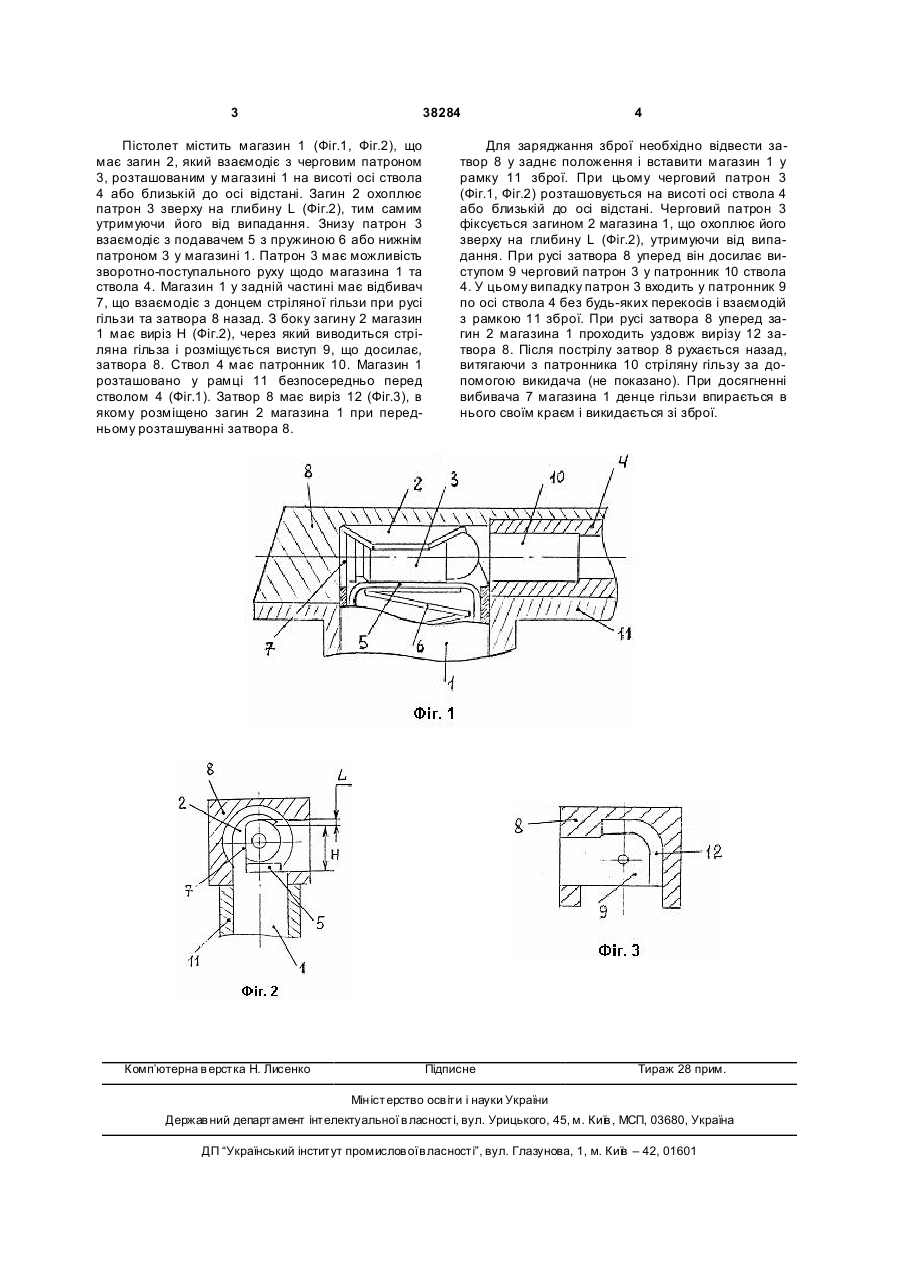

Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, ви 3 38284 Пістолет містить магазин 1 (Фіг.1, Фіг.2), що має загин 2, який взаємодіє з черговим патроном 3, розташованим у магазині 1 на висоті осі ствола 4 або близькій до осі відстані. Загин 2 охоплює патрон 3 зверху на глибину L (Фіг.2), тим самим утримуючи його від випадання. Знизу патрон 3 взаємодіє з подавачем 5 з пружиною 6 або нижнім патроном 3 у магазині 1. Патрон 3 має можливість зворотно-поступального руху щодо магазина 1 та ствола 4. Магазин 1 у задній частині має відбивач 7, що взаємодіє з донцем стріляної гільзи при русі гільзи та затвора 8 назад. З боку загину 2 магазин 1 має виріз Н (Фіг.2), через який виводиться стріляна гільза і розміщується виступ 9, що досилає, затвора 8. Ствол 4 має патронник 10. Магазин 1 розташовано у рамці 11 безпосередньо перед стволом 4 (Фіг.1). Затвор 8 має виріз 12 (Фіг.3), в якому розміщено загин 2 магазина 1 при передньому розташуванні затвора 8. Комп’ютерна в ерстка Н. Лисенко 4 Для заряджання зброї необхідно відвести затвор 8 у заднє положення і вставити магазин 1 у рамку 11 зброї. При цьому черговий патрон 3 (Фіг.1, Фіг.2) розташовується на висоті осі ствола 4 або близькій до осі відстані. Черговий патрон 3 фіксується загином 2 магазина 1, що охоплює його зверху на глибину L (Фіг.2), утримуючи від випадання. При русі затвора 8 уперед він досилає виступом 9 черговий патрон 3 у патронник 10 ствола 4. У цьому випадку патрон 3 входить у патронник 9 по осі ствола 4 без будь-яких перекосів і взаємодій з рамкою 11 зброї. При русі затвора 8 уперед загин 2 магазина 1 проходить уздовж вирізу 12 затвора 8. Після пострілу затвор 8 рухається назад, витягаючи з патронника 10 стріляну гільзу за допомогою викидача (не показано). При досягненні вибивача 7 магазина 1 денце гільзи впирається в нього своїм краєм і викидається зі зброї. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
