Пістолет самозарядний “кондор м96″

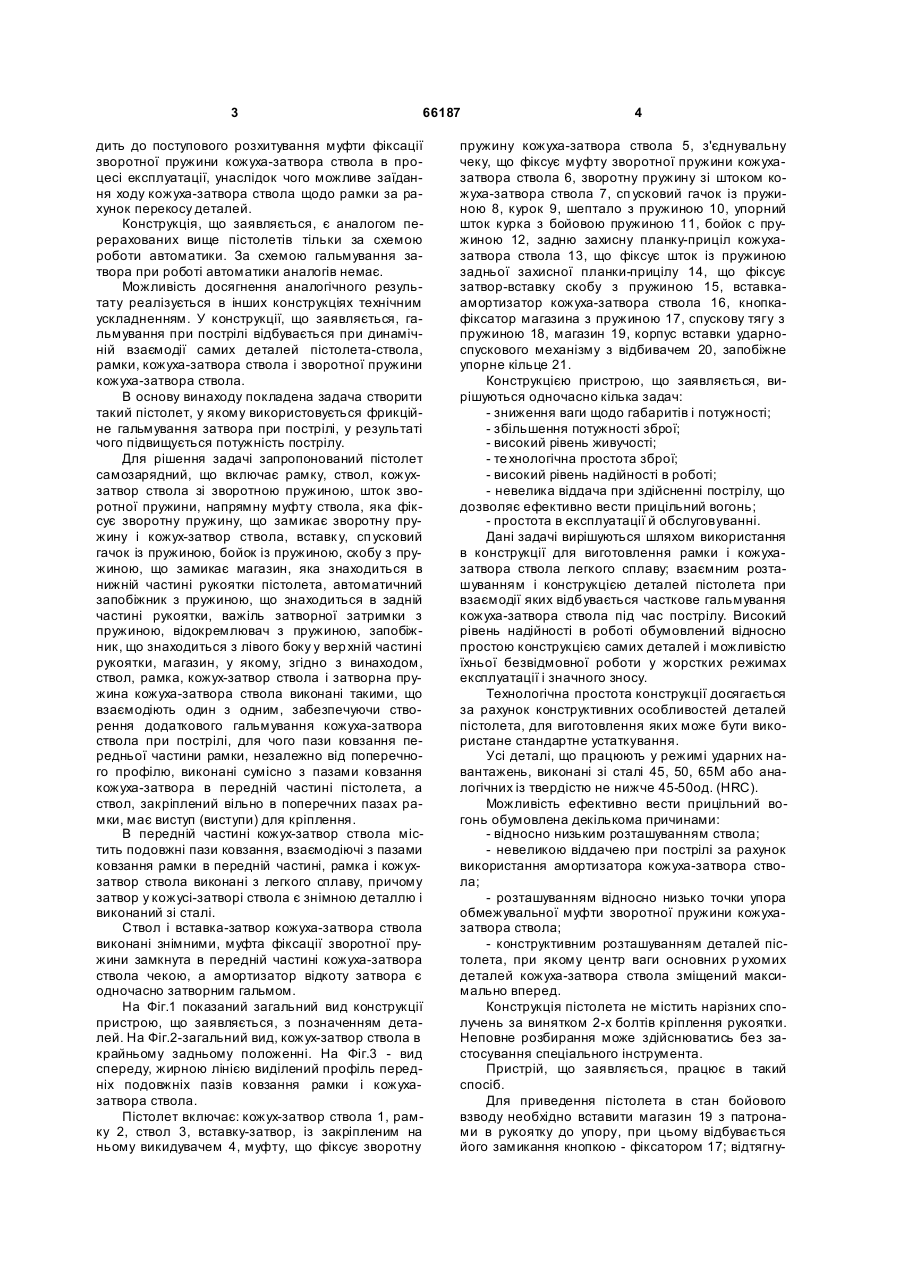

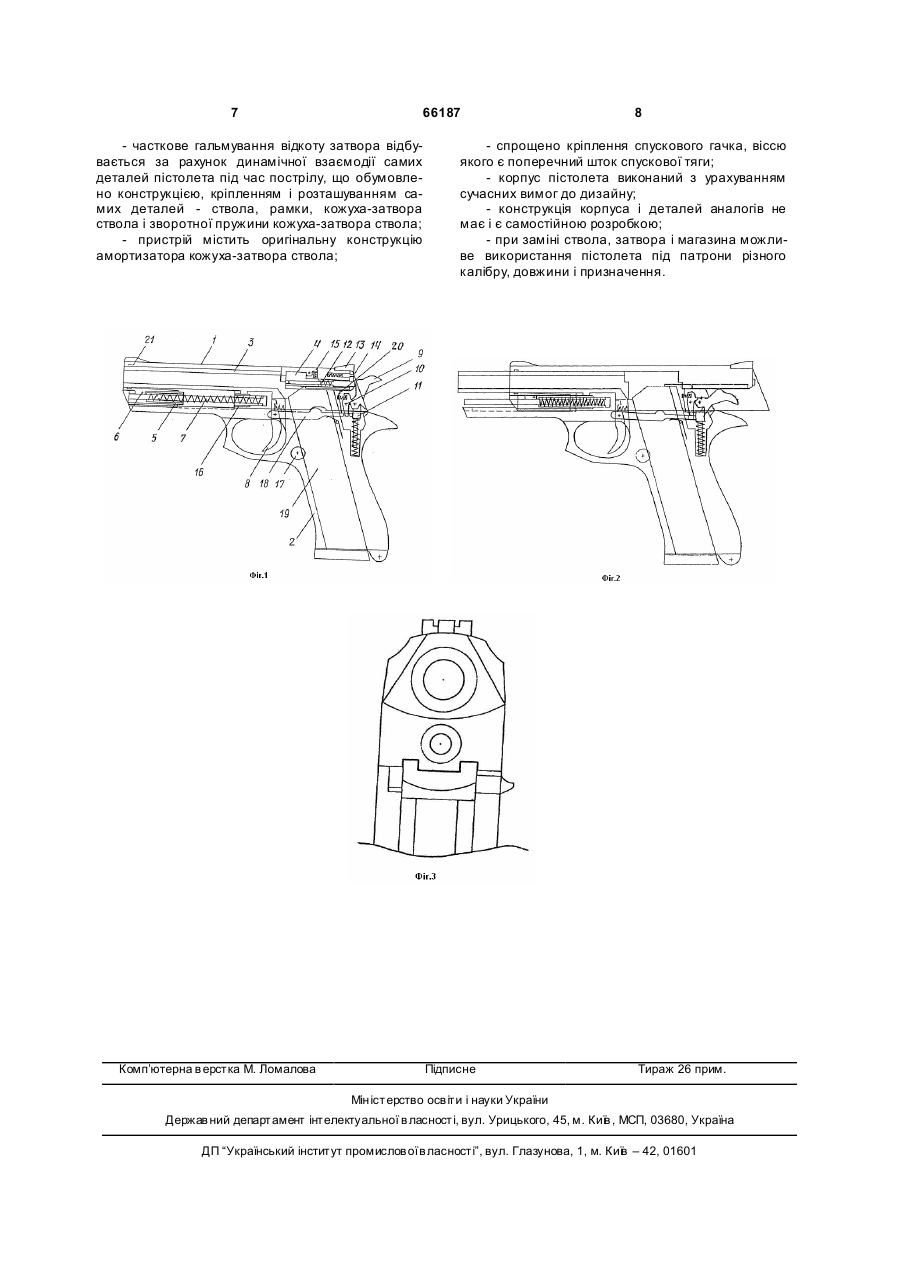

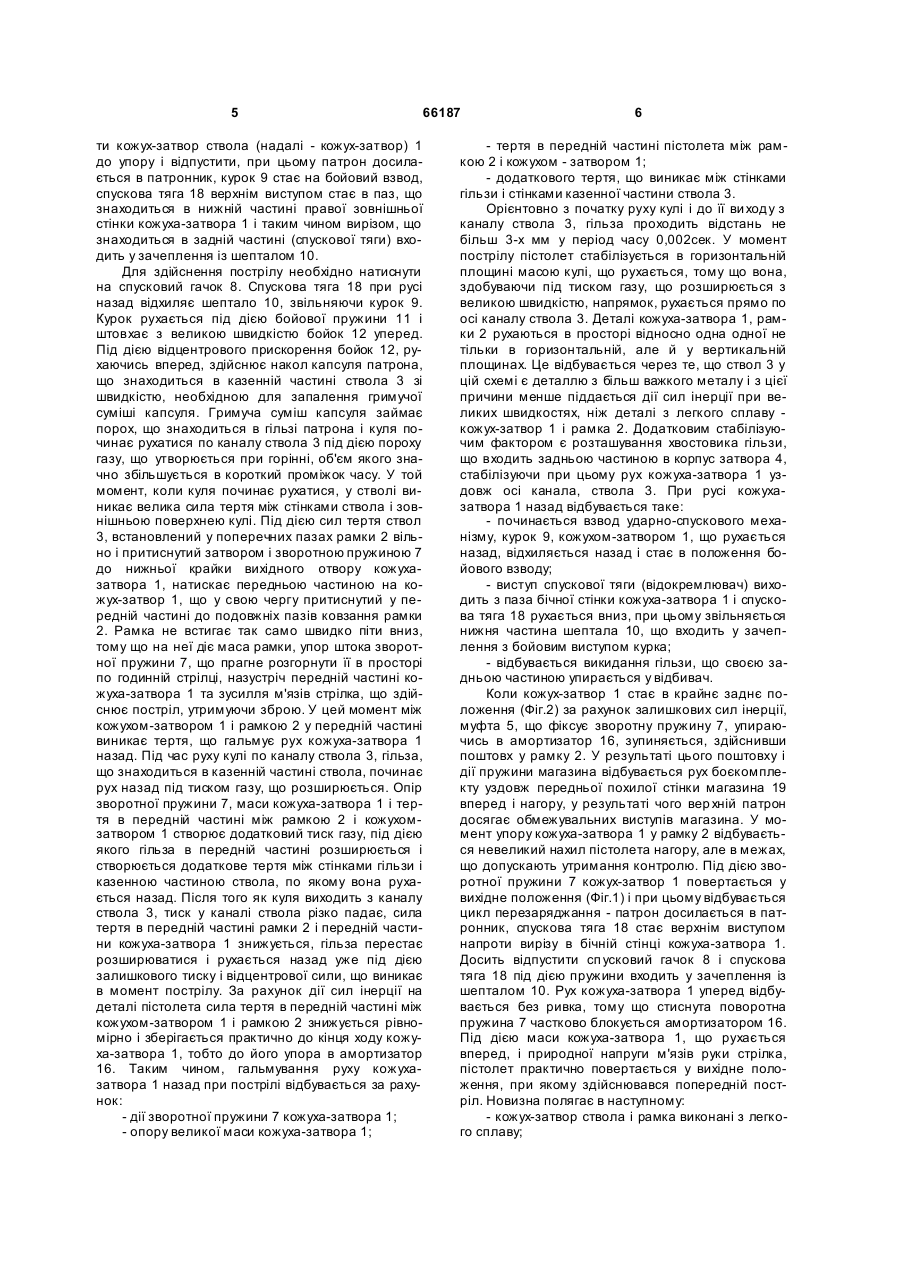

1. Пістолет самозарядний, що включає рамку, ствол, кожух-затвор ствола зі зворотною пружиною, шток зворотної пружини, напрямну муфту ствола, яка фіксує зворотну пружину, що замикає зворотну пружину і кожух-затвор ствола, вставку, спусковий гачок із пружиною, бойок із пружиною, скобу з пружиною, що замикає магазин, яка знаходиться в нижній частині рукоятки пістолета, автоматичний запобіжник з пружиною, що знаходиться в задній частині рукоятки, важіль затворної затри C2 1 3 66187 дить до поступового розхитування муфти фіксації зворотної пружини кожуха-затвора ствола в процесі експлуатації, унаслідок чого можливе заїдання ходу кожуха-затвора ствола щодо рамки за рахунок перекосу деталей. Конструкція, що заявляється, є аналогом перерахованих вище пістолетів тільки за схемою роботи автоматики. За схемою гальмування затвора при роботі автоматики аналогів немає. Можливість досягнення аналогічного результату реалізується в інших конструкціях технічним ускладненням. У конструкції, що заявляється, гальмування при пострілі відбувається при динамічній взаємодії самих деталей пістолета-ствола, рамки, кожуха-затвора ствола і зворотної пружини кожуха-затвора ствола. В основу винаходу покладена задача створити такий пістолет, у якому використовується фрикційне гальмування затвора при пострілі, у результаті чого підвищується потужність пострілу. Для рішення задачі запропонований пістолет самозарядний, що включає рамку, ствол, кожухзатвор ствола зі зворотною пружиною, шток зворотної пружини, напрямну муфту ствола, яка фіксує зворотну пружину, що замикає зворотну пружину і кожух-затвор ствола, вставк у, сп усковий гачок із пружиною, бойок із пружиною, скобу з пружиною, що замикає магазин, яка знаходиться в нижній частині рукоятки пістолета, автоматичний запобіжник з пружиною, що знаходиться в задній частині рукоятки, важіль затворної затримки з пружиною, відокремлювач з пружиною, запобіжник, що знаходиться з лівого боку у вер хній частині рукоятки, магазин, у якому, згідно з винаходом, ствол, рамка, кожух-затвор ствола і затворна пружина кожуха-затвора ствола виконані такими, що взаємодіють один з одним, забезпечуючи створення додаткового гальмування кожуха-затвора ствола при пострілі, для чого пази ковзання передньої частини рамки, незалежно від поперечного профілю, виконані сумісно з пазами ковзання кожуха-затвора в передній частині пістолета, а ствол, закріплений вільно в поперечних пазах рамки, має виступ (виступи) для кріплення. В передній частині кожух-затвор ствола містить подовжні пази ковзання, взаємодіючі з пазами ковзання рамки в передній частині, рамка і кожухзатвор ствола виконані з легкого сплаву, причому затвор у кожусі-затворі ствола є знімною деталлю і виконаний зі сталі. Ствол і вставка-затвор кожуха-затвора ствола виконані знімними, муфта фіксації зворотної пружини замкнута в передній частині кожуха-затвора ствола чекою, а амортизатор відкоту затвора є одночасно затворним гальмом. На Фіг.1 показаний загальний вид конструкції пристрою, що заявляється, з позначенням деталей. На Фіг.2-загальний вид, кожух-затвор ствола в крайньому задньому положенні. На Фіг.3 - вид спереду, жирною лінією виділений профіль передніх подовжніх пазів ковзання рамки і кожухазатвора ствола. Пістолет включає: кожух-затвор ствола 1, рамку 2, ствол 3, вставку-затвор, із закріпленим на ньому викидувачем 4, муфту, що фіксує зворотну 4 пружину кожуха-затвора ствола 5, з'єднувальну чеку, що фіксує муфту зворотної пружини кожухазатвора ствола 6, зворотну пружину зі штоком кожуха-затвора ствола 7, сп усковий гачок із пружиною 8, курок 9, шептало з пружиною 10, упорний шток курка з бойовою пружиною 11, бойок с пружиною 12, задню захисну планку-приціл кожухазатвора ствола 13, що фіксує шток із пружиною задньої захисної планки-прицілу 14, що фіксує затвор-вставку скобу з пружиною 15, вставкаамортизатор кожуха-затвора ствола 16, кнопкафіксатор магазина з пружиною 17, спускову тягу з пружиною 18, магазин 19, корпус вставки ударноспускового механізму з відбивачем 20, запобіжне упорне кільце 21. Конструкцією пристрою, що заявляється, вирішуються одночасно кілька задач: - зниження ваги щодо габаритів і потужності; - збільшення потужності зброї; - високий рівень живучості; - те хнологічна простота зброї; - високий рівень надійності в роботі; - невелика віддача при здійсненні пострілу, що дозволяє ефективно вести прицільний вогонь; - простота в експлуатації й обслуговуванні. Дані задачі вирішуються шляхом використання в конструкції длявиготовлення рамки і кожухазатвора ствола легкого сплаву; взаємним розташуванням і конструкцією деталей пістолета при взаємодії яких відбувається часткове гальмування кожуха-затвора ствола під час пострілу. Високий рівень надійності в роботі обумовлений відносно простою конструкцією самих деталей і можливістю їхньої безвідмовної роботи у жорстких режимах експлуатації і значного зносу. Технологічна простота конструкції досягається за рахунок конструктивних особливостей деталей пістолета, для виготовлення яких може бути використане стандартне устаткування. Усі деталі, що працюють у режимі ударних навантажень, виконані зі сталі 45, 50, 65М або аналогічних із твердістю не нижче 45-50од. (HRC). Можливість ефективно вести прицільний вогонь обумовлена декількома причинами: - відносно низьким розташуванням ствола; - невеликою віддачею при пострілі за рахунок використання амортизатора кожуха-затвора ствола; - розташуванням відносно низько точки упора обмежувальної муфти зворотної пружини кожухазатвора ствола; - конструктивним розташуванням деталей пістолета, при якому центр ваги основних р ухомих деталей кожуха-затвора ствола зміщений максимально вперед. Конструкція пістолета не містить нарізних сполучень за винятком 2-х болтів кріплення рукоятки. Неповне розбирання може здійснюватись без застосування спеціального інструмента. Пристрій, що заявляється, працює в такий спосіб. Для приведення пістолета в стан бойового взводу необхідно вставити магазин 19 з патронами в рукоятку до упору, при цьому відбувається його замикання кнопкою - фіксатором 17; відтягну 5 66187 ти кожух-затвор ствола (надалі - кожух-затвор) 1 до упору і відпустити, при цьому патрон досилається в патронник, курок 9 стає на бойовий взвод, спускова тяга 18 верхнім виступом стає в паз, що знаходиться в нижній частині правої зовнішньої стінки кожуха-затвора 1 і таким чином вирізом, що знаходиться в задній частині (спускової тяги) входить у зачеплення із шепталом 10. Для здійснення пострілу необхідно натиснути на спусковий гачок 8. Спускова тяга 18 при русі назад відхиляє шептало 10, звільняючи курок 9. Курок рухається під дією бойової пружини 11 і штовхає з великою швидкістю бойок 12 уперед. Під дією відцентрового прискорення бойок 12, рухаючись вперед, здійснює накол капсуля патрона, що знаходиться в казенній частині ствола 3 зі швидкістю, необхідною для запалення гримучої суміші капсуля. Гримуча суміш капсуля займає порох, що знаходиться в гільзі патрона і куля починає рухатися по каналу ствола 3 під дією пороху газу, що утворюється при горінні, об'єм якого значно збільшується в короткий проміжок часу. У той момент, коли куля починає рухатися, у стволі виникає велика сила тертя між стінками ствола і зовнішньою поверхнею кулі. Під дією сил тертя ствол 3, встановлений у поперечних пазах рамки 2 вільно і притиснутий затвором і зворотною пружиною 7 до нижньої крайки вихідного отвору кожухазатвора 1, натискає передньою частиною на кожух-затвор 1, що у свою чергу притиснутий у передній частині до подовжніх пазів ковзання рамки 2. Рамка не встигає так само швидко піти вниз, тому що на неї діє маса рамки, упор штока зворотної пружини 7, що прагне розгорнути її в просторі по годинній стрілці, назустріч передній частині кожуха-затвора 1 та зусилля м'язів стрілка, що здійснює постріл, утримуючи зброю. У цей момент між кожухом-затвором 1 і рамкою 2 у передній частині виникає тертя, що гальмує рух кожуха-затвора 1 назад. Під час руху кулі по каналу ствола 3, гільза, що знаходиться в казенній частині ствола, починає рух назад під тиском газу, що розширюється. Опір зворотної пружини 7, маси кожуха-затвора 1 і тертя в передній частині між рамкою 2 і кожухомзатвором 1 створює додатковий тиск газу, під дією якого гільза в передній частині розширюється і створюється додаткове тертя між стінками гільзи і казенною частиною ствола, по якому вона рухається назад. Після того як куля виходить з каналу ствола 3, тиск у каналі ствола різко падає, сила тертя в передній частині рамки 2 і передній частини кожуха-затвора 1 знижується, гільза перестає розширюватися і рухається назад уже під дією залишкового тиску і відцентрової сили, що виникає в момент пострілу. За рахунок дії сил інерції на деталі пістолета сила тертя в передній частині між кожухом-затвором 1 і рамкою 2 знижується рівномірно і зберігається практично до кінця ходу кожуха-затвора 1, тобто до його упора в амортизатор 16. Таким чином, гальмування руху кожухазатвора 1 назад при пострілі відбувається за рахунок: - дії зворотної пружини 7 кожуха-затвора 1; - опору великої маси кожуха-затвора 1; 6 - тертя в передній частині пістолета між рамкою 2 і кожухом - затвором 1; - додаткового тертя, що виникає між стінками гільзи і стінками казенної частини ствола 3. Орієнтовно з початку руху кулі і до її ви ходу з каналу ствола 3, гільза проходить відстань не більш 3-х мм у період часу 0,002сек. У момент пострілу пістолет стабілізується в горизонтальній площині масою кулі, що рухається, тому що вона, здобуваючи під тиском газу, що розширюється з великою швидкістю, напрямок, рухається прямо по осі каналу ствола 3. Деталі кожуха-затвора 1, рамки 2 рухаються в просторі відносно одна одної не тільки в горизонтальній, але й у вертикальній площинах. Це відбувається через те, що ствол 3 у цій схемі є деталлю з більш важкого металу і з цієї причини менше піддається дії сил інерції при великих швидкостях, ніж деталі з легкого сплаву кожух-затвор 1 і рамка 2. Додатковим стабілізуючим фактором є розташування хвостовика гільзи, що входить задньою частиною в корпус затвора 4, стабілізуючи при цьому рух кожуха-затвора 1 уздовж осі канала, ствола 3. При русі кожухазатвора 1 назад відбувається таке: - починається взвод ударно-спускового механізму, курок 9, кожухом-затвором 1, що рухається назад, відхиляється назад і стає в положення бойового взводу; - виступ спускової тяги (відокремлювач) виходить з паза бічної стінки кожуха-затвора 1 і спускова тяга 18 рухається вниз, при цьому звільняється нижня частина шептала 10, що входить у зачеплення з бойовим виступом курка; - відбувається викидання гільзи, що своєю задньою частиною упирається у відбивач. Коли кожух-затвор 1 стає в крайнє заднє положення (Фіг.2) за рахунок залишкових сил інерції, муфта 5, що фіксує зворотну пружину 7, упираючись в амортизатор 16, зупиняється, здійснивши поштовх у рамку 2. У результаті цього поштовху і дії пружини магазина відбувається рух боєкомплекту уздовж передньої похилої стінки магазина 19 вперед і нагору, у результаті чого вер хній патрон досягає обмежувальних виступів магазина. У момент упору кожуха-затвора 1 у рамку 2 відбувається невеликий нахил пістолета нагору, але в межах, що допускають утримання контролю. Під дією зворотної пружини 7 кожух-затвор 1 повертається у вихідне положення (Фіг.1) і при цьому відбувається цикл перезаряджання - патрон досилається в патронник, спускова тяга 18 стає верхнім виступом напроти вирізу в бічній стінці кожуха-затвора 1. Досить відпустити сп усковий гачок 8 і спускова тяга 18 під дією пружини входить у зачеплення із шепталом 10. Рух кожуха-затвора 1 уперед відбувається без ривка, тому що стиснута поворотна пружина 7 частково блокується амортизатором 16. Під дією маси кожуха-затвора 1, що рухається вперед, і природної напруги м'язів руки стрілка, пістолет практично повертається у вихідне положення, при якому здійснювався попередній постріл. Новизна полягає в наступному: - кожух-затвор ствола і рамка виконані з легкого сплаву; 7 66187 - часткове гальмування відкоту затвора відбувається за рахунок динамічної взаємодії самих деталей пістолета під час пострілу, що обумовлено конструкцією, кріпленням і розташуванням самих деталей - ствола, рамки, кожуха-затвора ствола і зворотної пружини кожуха-затвора ствола; - пристрій містить оригінальну конструкцію амортизатора кожуха-затвора ствола; Комп’ютерна в ерстка М. Ломалова 8 - спрощено кріплення спускового гачка, віссю якого є поперечний шток спускової тяги; - корпус пістолета виконаний з урахуванням сучасних вимог до дизайну; - конструкція корпуса і деталей аналогів не має і є самостійною розробкою; - при заміні ствола, затвора і магазина можливе використання пістолета під патрони різного калібру, довжини і призначення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
