Військовий рекультиватор грунту

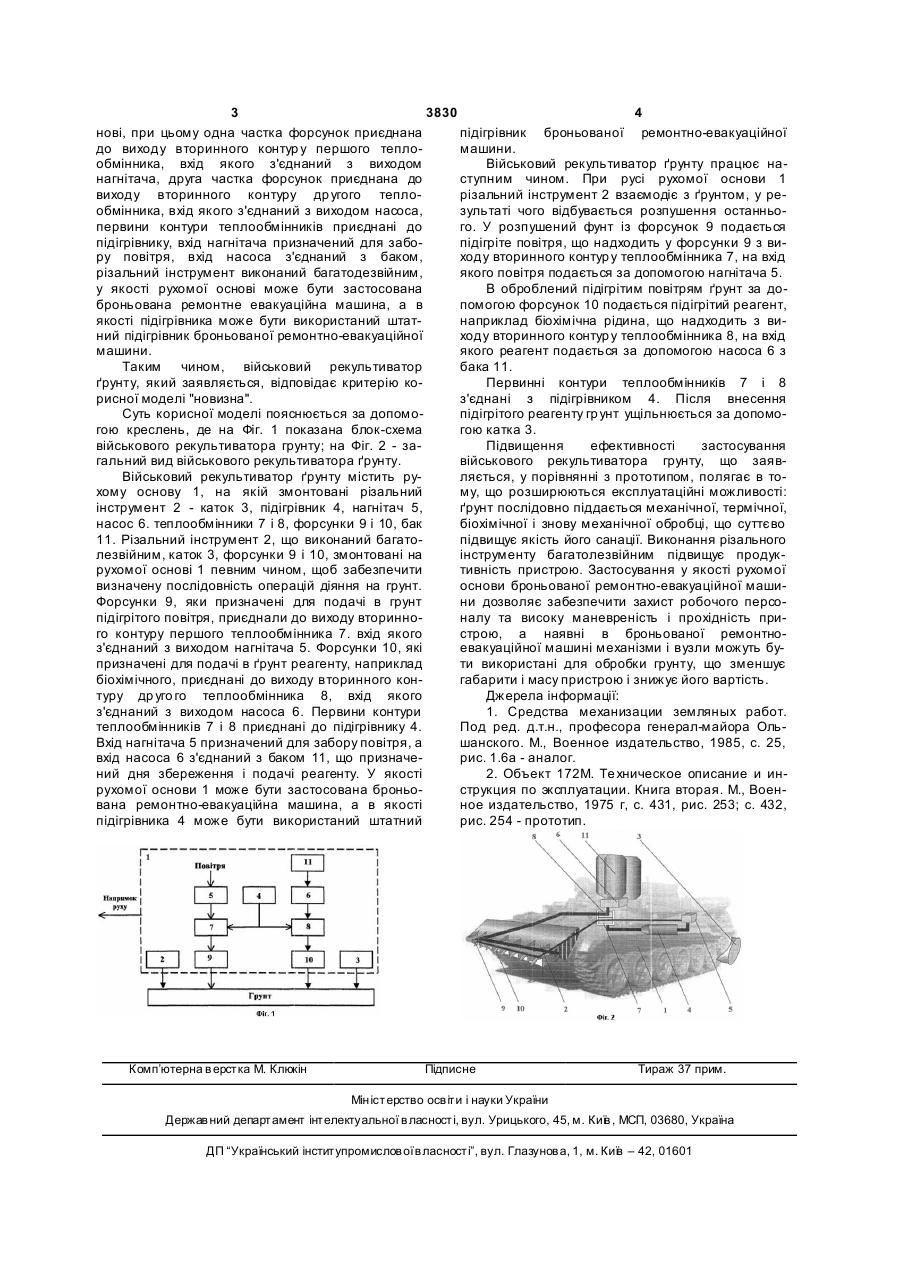

Військовий рекультиватор грунту, що містить рухому основу та різальний інструмент, при цьому різальний інструмент встановлений на рухомій основі, який відрізняється тим, що містить форсунки, теплообмінники, підігрівник, нагнітач, насос, 3 3830 4 нові, при цьому одна частка форсунок приєднана підігрівник броньованої ремонтно-евакуаційної до виходу вторинного контур у першого тепломашини. обмінника, вхід якого з'єднаний з виходом Військовий рекультиватор ґрунту працює нанагнітача, друга частка форсунок приєднана до ступним чином. При русі рухомої основи 1 виходу вторинного контуру др угого теплорізальний інструмент 2 взаємодіє з ґрунтом, у реобмінника, вхід якого з'єднаний з виходом насоса, зультаті чого відбувається розпушення останньопервини контури теплообмінників приєднані до го. У розпушений фунт із форсунок 9 подається підігрівнику, вхід нагнітача призначений для забопідігріте повітря, що надходить у форсунки 9 з виру повітря, вхід насоса з'єднаний з баком, ходу вторинного контур у теплообмінника 7, на вхід різальний інструмент виконаний багатодезвійним, якого повітря подається за допомогою нагнітача 5. у якості рухомої основі може бути застосована В оброблений підігрітим повітрям ґрунт за доброньована ремонтне евакуаційна машина, а в помогою форсунок 10 подається підігрітий реагент, якості підігрівника може бути використаний штатнаприклад біохімічна рідина, що надходить з виний підігрівник броньованої ремонтно-евакуаційної ходу вторинного контур у теплообмінника 8, на вхід машини. якого реагент подається за допомогою насоса 6 з Таким чином, військовий рекультиватор бака 11. ґрунту, який заявляється, відповідає критерію коПервинні контури теплообмінників 7 і 8 рисної моделі "новизна". з'єднані з підігрівником 4. Після внесення Суть корисної моделі пояснюється за допомопідігрітого реагенту гр унт ущільнюється за допомогою креслень, де на Фіг. 1 показана блок-схема гою катка 3. військового рекультиватора грунту; на Фіг. 2 - заПідвищення ефективності застосування гальний вид військового рекультиватора ґрунту. військового рекультиватора грунту, що заявВійськовий рекультиватор ґрунту містить руляється, у порівнянні з прототипом, полягає в тохому основу 1, на якій змонтовані різальний му, що розширюються експлуатаційні можливості: інструмент 2 - каток 3, підігрівник 4, нагнітач 5, ґрунт послідовно піддається механічної, термічної, насос 6. теплообмінники 7 і 8, форсунки 9 і 10, бак біохімічної і знову механічної обробці, що суттєво 11. Різальний інструмент 2, що виконаний багатопідвищує якість його санації. Виконання різального лезвійним, каток 3, форсунки 9 і 10, змонтовані на інструменту багатолезвійним підвищує продукрухомої основі 1 певним чином, щоб забезпечити тивність пристрою. Застосування у якості рухомої визначену послідовність операцій діяння на грунт. основи броньованої ремонтно-евакуаційної машиФорсунки 9, яки призначені для подачі в грунт ни дозволяє забезпечити захист робочого персопідігрітого повітря, приєднали до виходу вторинноналу та високу маневреність і прохідність приго контуру першого теплообмінника 7. вхід якого строю, а наявні в броньованої ремонтноз'єднаний з виходом нагнітача 5. Форсунки 10, які евакуаційної машині механізми і вузли можуть бупризначені для подачі в ґрунт реагенту, наприклад ти використані для обробки грунту, що зменшує біохімічного, приєднані до виходу вторинного конгабарити і масу пристрою і знижує його вартість. туру др уго го теплообмінника 8, вхід якого Джерела інформації: з'єднаний з виходом насоса 6. Первини контури 1. Средства механизации земляных работ. теплообмінників 7 і 8 приєднані до підігрівнику 4. Под ред. д.т.н., професора генерал-майора ОльВхід нагнітача 5 призначений для забору повітря, а шанского. М., Военное издательство, 1985, с. 25, вхід насоса 6 з'єднаний з баком 11, що призначерис. 1.6а - аналог. ний дня збереження і подачі реагенту. У якості 2. Объект 172М. Те хническое описание и инрухомої основи 1 може бути застосована броньострукция по эксплуатации. Книга вторая. М., Военвана ремонтно-евакуаційна машина, а в якості ное издательство, 1975 г, с. 431, рис. 253; с. 432, підігрівника 4 може бути використаний штатний рис. 254 - прототип. Комп’ютерна в ерстка М. Клюкін Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601
