Пристрій для оброблення грунту

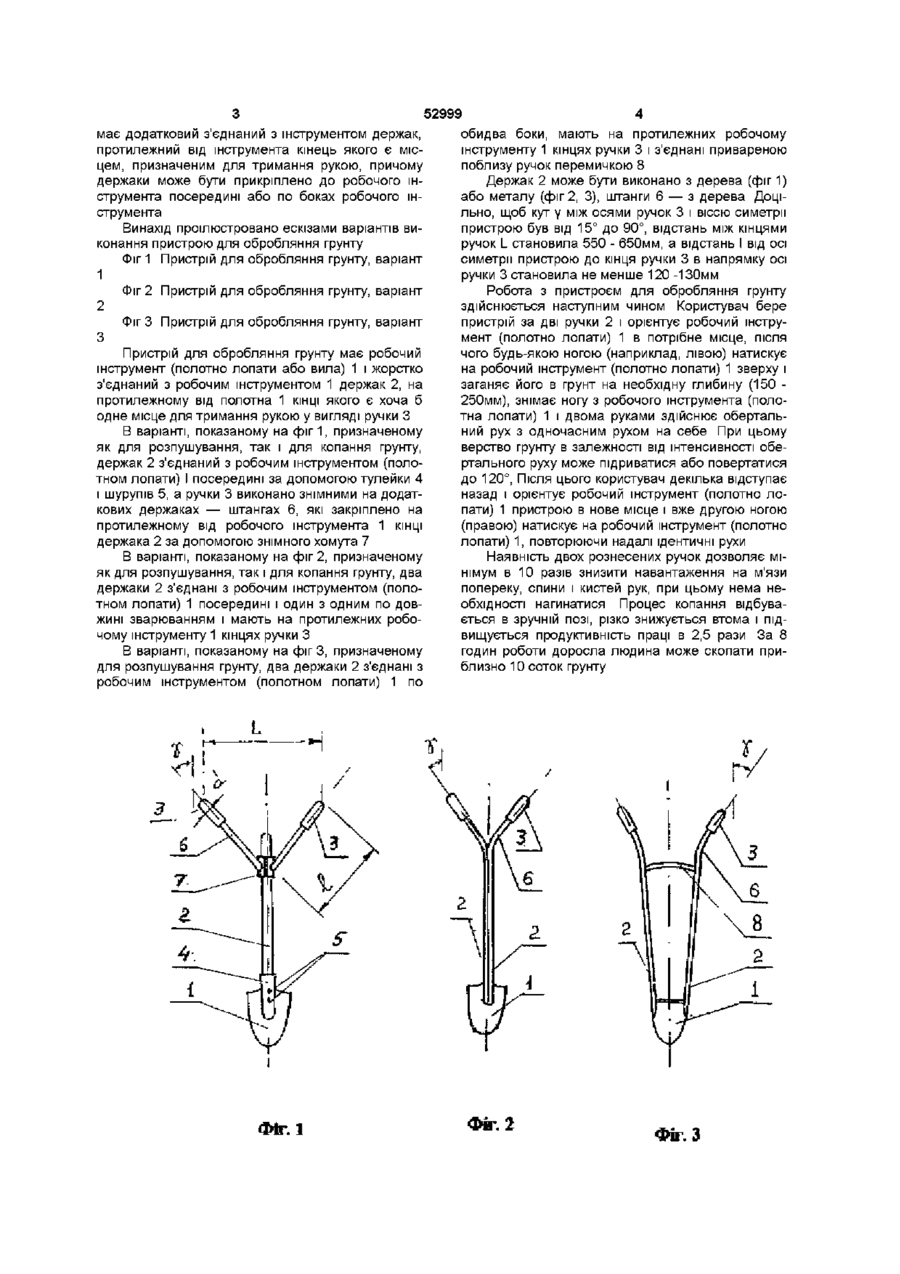

1 Пристрій для обробляння грунту, який має робочий інструмент і з'єднаний з ним держак, протилежний від інструмента кінець якого є місцем, призначеним для тримання рукою, який відрізняється тим, що прикріплений до робочого інструмента посередині робочого інструмента держак на протилежному від інструмента КІНЦІ має додаткове місце, призначене для тримання рукою 2 Пристрій для обробляння грунту за п 1, який відрізняється тим, що місця, призначені для тримання рукою, розташовано на знімних додаткових держаках, установлених на держаку, з єднаному з робочим інструментом З Пристрій для обробляння грунту, який має робочий інструмент і з'єднаний з ним держак, протилежний від інструмента кінець якого є місцем, призначеним для тримання рукою, який відрізняється тим, що має додатковий з'єднаний 3 інструментом держак, протилежний від інструмента кінець якого є місцем, призначеним для тримання рукою 4 Пристрій для обробляння грунту за п 3, який відрізняється тим, що обидва держаки прикріплено до робочого інструмента посередині робочого інструмента 5 Пристрій для обробляння грунту за п 4, який відрізняється тим, що держаки прикріплено до робочого інструмента по боках робочого інструмента Винахід стосується садово-городного реманенту і призначений для застосування для обробляння (розпушування, перекопування) грунту на невеликих, наприклад, дачних або присадибних ділянках Відомою Є лопата садово-городна перекопочна, яка складається з полотна, жорстко з'єднаного з ним за допомогою тулейки держака, протилежний від полотна кінець якого є ручкою (ГОСТ 19596-87 Лопаты Технические условия — М , Издательство стандартов, 1987) Під час роботи такою лопатою полотно ногою заганяють в грунт, відшаровану верству грунту за допомогою держака і м'язів СПИНИ І рук піднімають над поверхнею грунту а потім кистями рук перевертають держак на 90° чи 120° і скидають грунт з полотна лопати Відома лопата має низькі ергономічні показники, оскільки людина використовує під час роботи тільки одну ногу, швидко втомлюється, що може привести до попереково-спинних травм, продуктивність праці при застосуванні відомої лопати низька Технічна задача винаходу полягає в удосконаленні пристрою для обробляння грунту, який має робочий інструмент (лопата, вила) і з'єднаний з ним держак, протилежний від інструмента кінець якого є місцем, призначеним для тримання рукою, шляхом додавання ще одного місця, призначеного для тримання рукою, що забезпечує зниження під час роботи навантаження на м'язи спини, попереку і рук і зміну траєкторії руку робочого інструмента, за рахунок чого досягається підвищення ергономічності і продуктивності праці Пристрій для обробляння грунту має робочий інструмент (лопата або вила) і з'єднаний з ним прикріплений до робочого інструмента посередині робочого інструмента держак, протилежний від інструмента кінець якого є місцем, призначеним для тримання рукою і має на протилежному від інструмента КІНЦІ додаткове місце для тримання рукою, в варіантах обидва місця, призначених для тримання рукою, належать до одного й того самого держака, який прикріплений до робочого інструмента посередині робочого інструмента, або їх розташовано на знімних додаткових держаках, установлених на держаку, з'єднаному з робочим інструментом В варіанті пристрій для обробляння грунту, який має робочий інструмент і з'єднаний з ним держак, протилежний від інструмента кінець якого є місцем, призначеним для тримання рукою, ю 52999 обидва боки, мають на протилежних робочому має додатковий з єднаний з інструментом держак, інструменту 1 кінцях ручки 3 і з'єднані привареною протилежний від інструмента кінець якого є міспоблизу ручок перемичкою 8 цем, призначеним для тримання рукою, причому Держак 2 може бути виконано з дерева (фіг 1) держаки може бути прикріплено до робочого інабо металу (фіг 2, 3), штанги 6 — з дерева Доціструмента посередині або по боках робочого інльно, щоб кут у між осями ручок 3 і віссю симетрії струмента пристрою був від 15° до 90°, відстань між кінцями Винахід проілюстровано ескізами варіантів виручок L становила 550 - 650мм, а відстань І від осі конання пристрою для обробляння грунту симетрії пристрою до кінця ручки 3 в напрямку осі Фіг 1 Пристрій для обробляння грунту, варіант ручки 3 становила не менше 120 -130мм 1 Фіг 2 Пристрій для обробляння грунту, варіант Робота з пристроєм для обробляння грунту 2 здійснюється наступним чином Користувач бере пристрій за дві ручки 2 і орієнтує робочий інструФіг 3 Пристрій для обробляння грунту, варіант мент (полотно лопати) 1 в потрібне місце, після З чого будь-якою ногою (наприклад, лівою) натискує Пристрій для обробляння грунту має робочий на робочий інструмент (полотно лопати) 1 зверху і інструмент (полотно лопати або вила) 1 і жорстко заганяє його в грунт на необхідну глибину (150 з'єднаний з робочим інструментом 1 держак 2, на 250мм), знімає ногу з робочого інструмента (полопротилежному від полотна 1 КІНЦІ ЯКОГО Є хоча б тна лопати) 1 і двома руками здійснює обертальодне місце для тримання рукою у вигляді ручки З ний рух з одночасним рухом на себе При цьому В варіанті, показаному на фіг1, призначеному верство грунту в залежності від інтенсивності обеяк для розпушування, так і для копання грунту, ртального руху може підриватися або повертатися держак 2 з'єднаний з робочим інструментом (полодо 120°, Після ЦЬОГО користувач декілька відступає тном лопати) І посередині за допомогою тулейки 4 назад і орієнтує робочий інструмент (полотно лоі шурупів 5, а ручки 3 виконано знімними на додатпати) 1 пристрою в нове місце і вже другою ногою кових держаках — штангах 6, які закріплено на (правою) натискує на робочий інструмент (полотно протилежному від робочого інструмента 1 КІНЦІ лопати) 1, повторюючи надалі ідентичні рухи держака 2 за допомогою знімного хомута 7 В варіанті, показаному на фіг 2, призначеному як для розпушування, так і для копання грунту, два держаки 2 з'єднані з робочим інструментом (полотном лопати) 1 посередині і один з одним по довжині зварюванням і мають на протилежних робочому інструменту 1 кінцях ручки З В варіанті, показаному на фіг 3, призначеному для розпушування грунту, два держаки 2 з'єднані з робочим інструментом (полотном лопати) 1 по ФІГ. 1 Наявність двох рознесених ручок дозволяє мінімум в 10 разів знизити навантаження на м'язи попереку, спини і кистей рук, при цьому нема необхідності нагинатися Процес копання відбувається в зручній позі, різко знижується втома і підвищується продуктивність праці в 2,5 рази За 8 годин роботи доросла людина може скопати приблизно 10 соток грунту Фіг. 2 Фіг. З 52999 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
