Електронагрівник

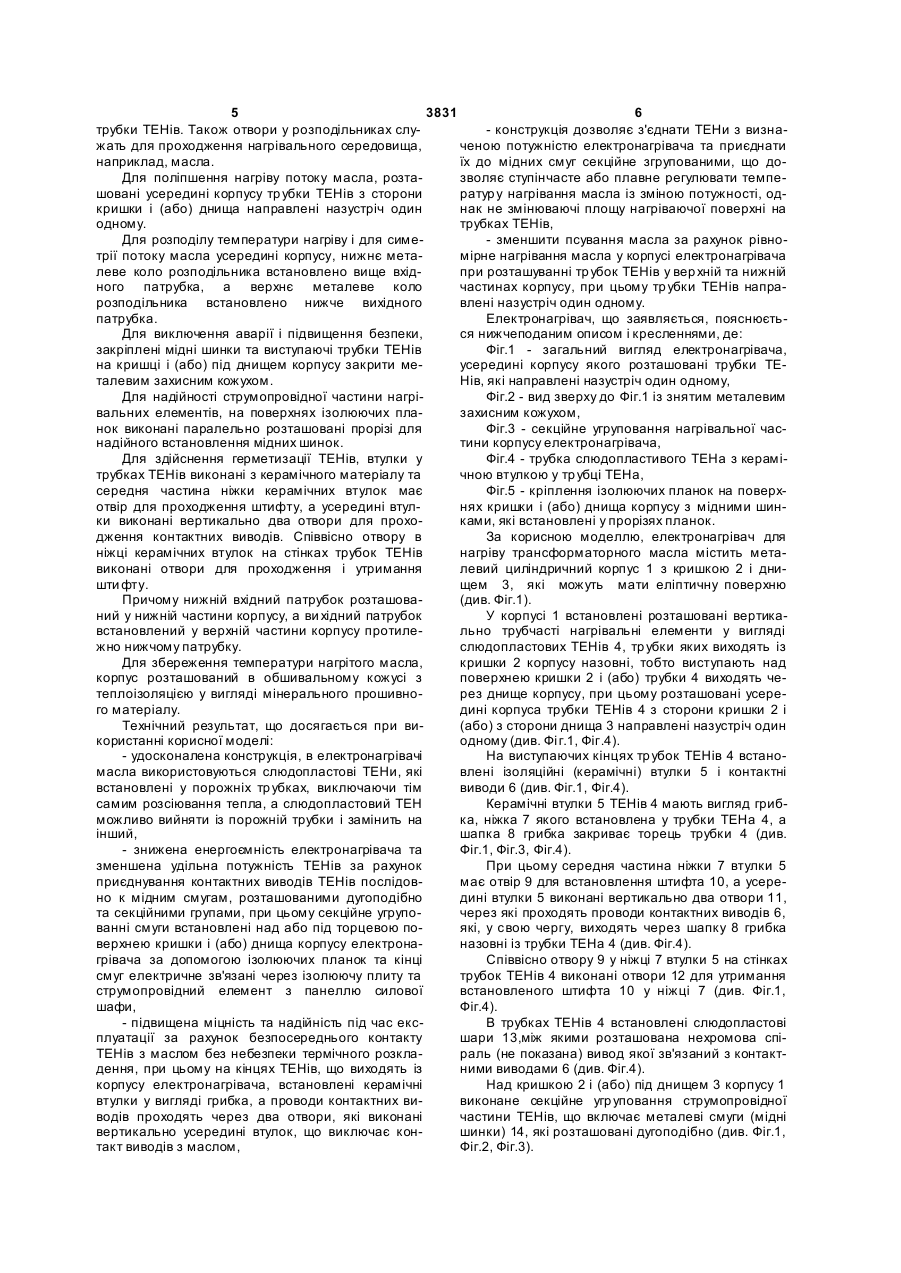

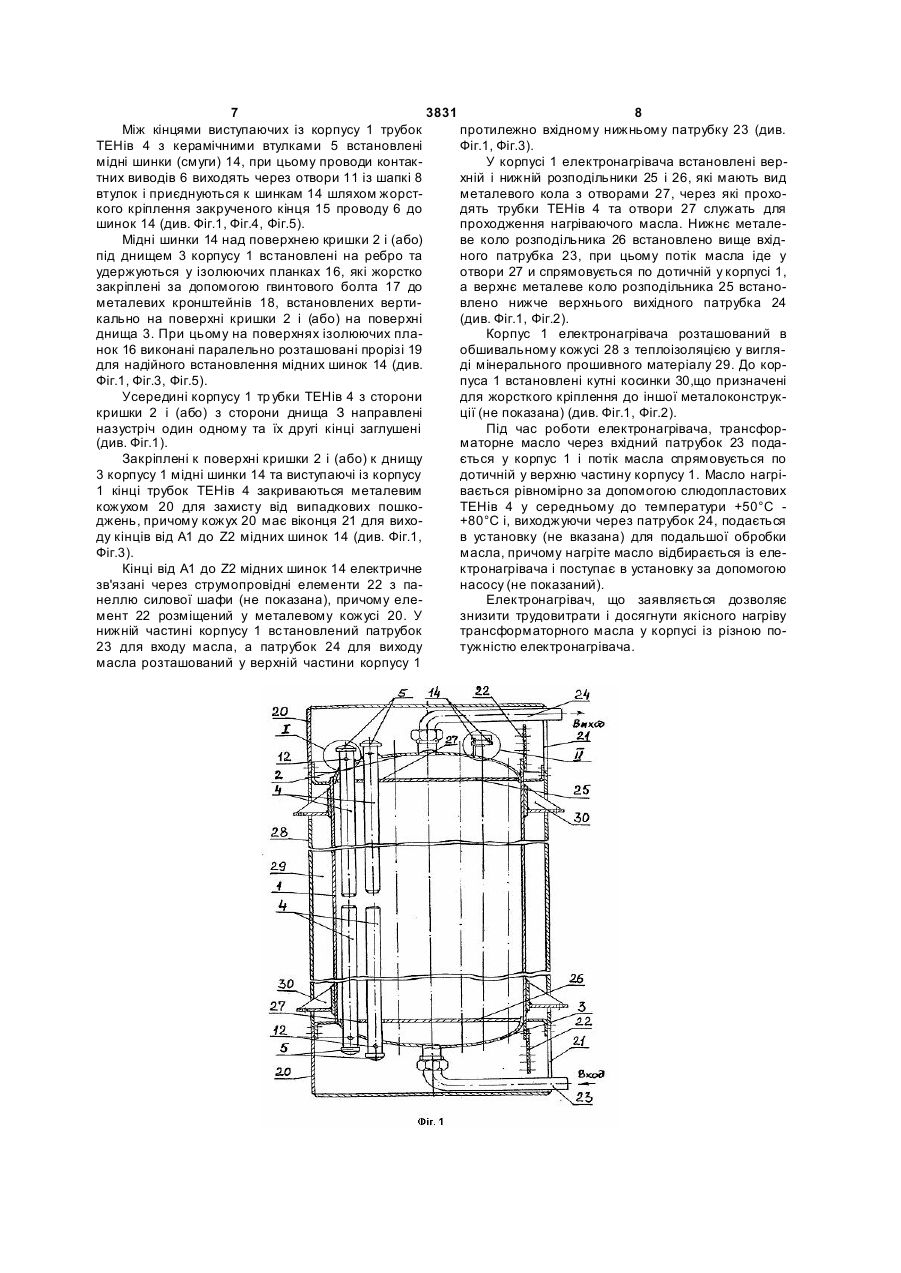

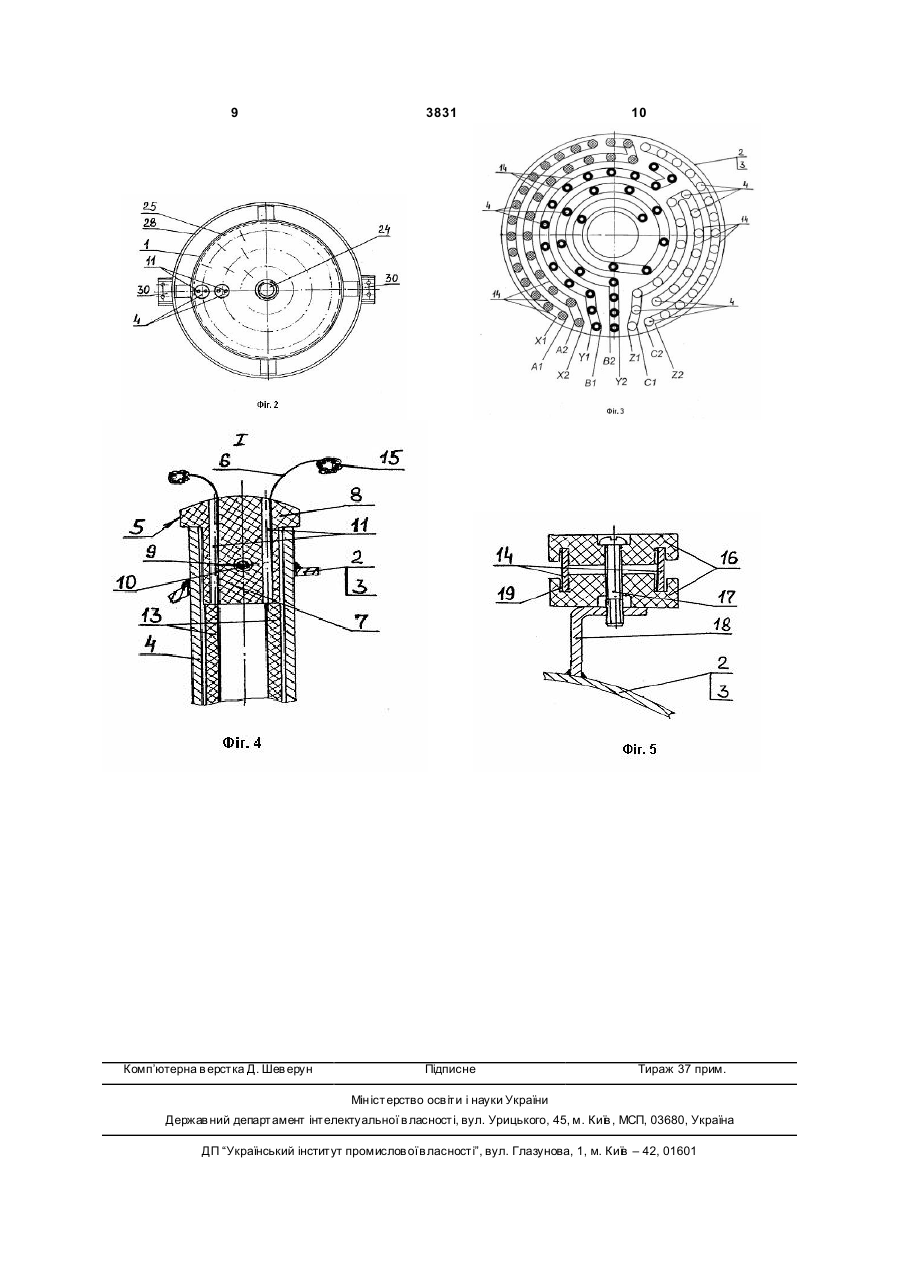

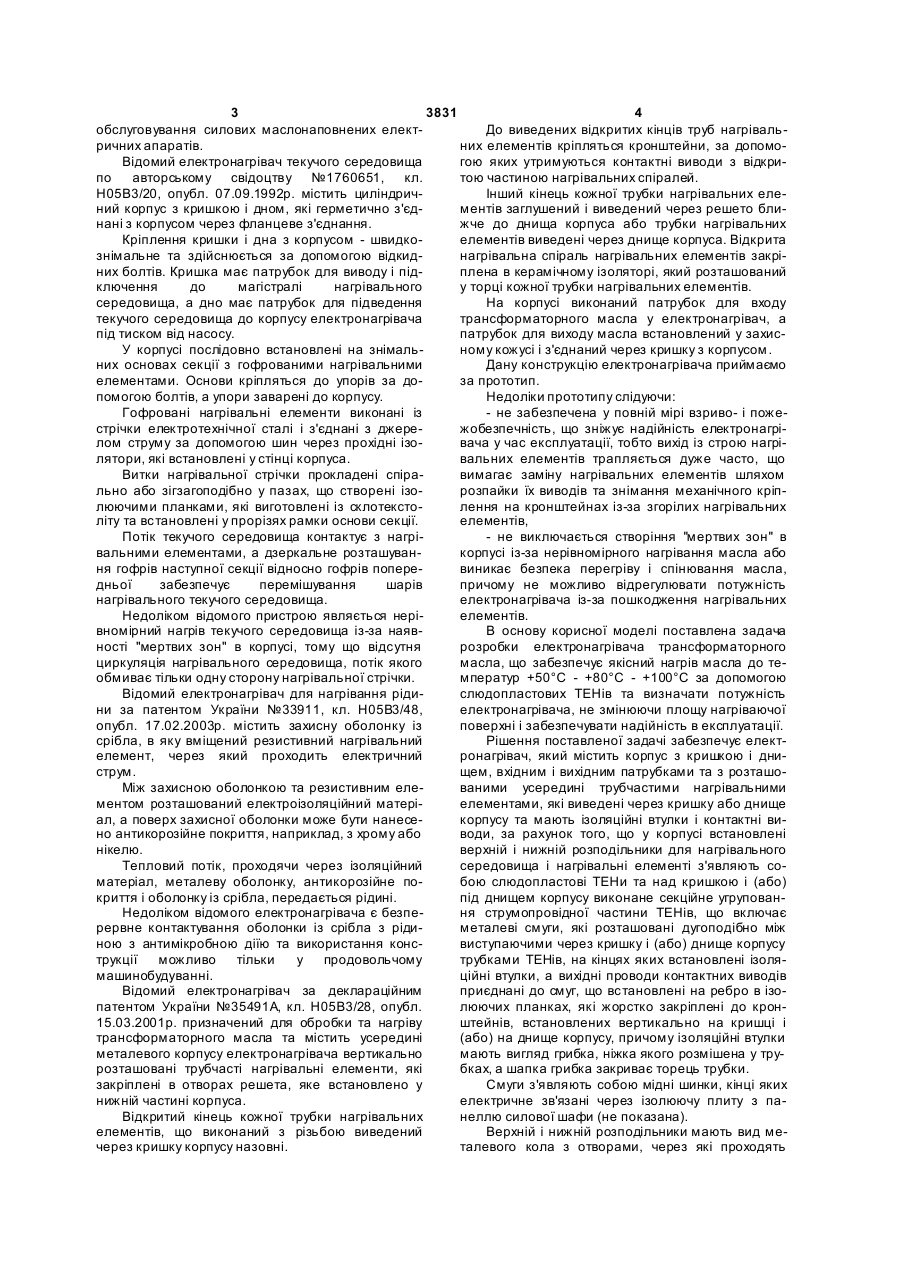

1. Електронагрівник, який містить корпус з кришкою і днищем, вхідним і вихідним патрубками та з розташованими усередині трубчастими нагрівальними елементами, які виведені через кришку або днище корпусу та мають ізоляційні втулки і контактні виводи, який відрізняється тим, що у корпусі встановлені верхній і нижній розподільники для нагрівального середовища і нагрівальні елементи являють собою слюдопластові ТЕНи та над кришкою і (або) під днищем корпусу виконане секційне угруповання струмопровідної частини ТЕНів, що включає металеві смуги, які розташовані дугоподібно між виступаючими через кришку і (або) днище корпусу тр убками ТЕНів, на кінцях яких встановлені ізоляційні втулки, а вихідні проводи контактних виводів приєднані до смуг, що встановлені на ребро в ізолюючих планках, які жорстко закріплені до кронштейнів, встановлених вертикально на кришці і (або) на днище корпусу, причому ізоляційні втулки мають вигляд грибка, ніжка якого розмішена у тр убках, а шапка грибка закриває торець трубки. 2. Електронагрівник за п. 1, який відрізняється тим, що верхній і нижній розподільники мають вигляд металевого кола з отворами, через які проходять трубки ТЕНів. 3. Електронагрівник за пп. 1, 2, який відрізняється тим, що отвори у розподільниках служать для проходження нагрівального середовища. 4. Електронагрівник за п. 1, який відрізняється тим, що смуги електрично зв'язані з панеллю силової ша фи. U 2 (19) 1 3 3831 4 обслуговування силових маслонаповнених електДо виведених відкритих кінців труб нагрівальричних апаратів. них елементів кріпляться кронштейни, за допомоВідомий електронагрівач текучого середовища гою яких утримуються контактні виводи з відкрипо авторському свідоцтву №1760651, кл. тою частиною нагрівальних спіралей. Н05В3/20, опубл. 07.09.1992р. містить циліндричІнший кінець кожної трубки нагрівальних елений корпус з кришкою і дном, які герметично з'єдментів заглушений і виведений через решето блинані з корпусом через фланцеве з'єднання. жче до днища корпуса або трубки нагрівальних Кріплення кришки і дна з корпусом - швидкоелементів виведені через днище корпуса. Відкрита знімальне та здійснюється за допомогою відкиднагрівальна спіраль нагрівальних елементів закріних болтів. Кришка має патрубок для виводу і підплена в керамічному ізоляторі, який розташований ключення до магістралі нагрівального у торці кожної трубки нагрівальних елементів. середовища, а дно має патрубок для підведення На корпусі виконаний патрубок для входу текучого середовища до корпусу електронагрівача трансформаторного масла у електронагрівач, а під тиском від насосу. патрубок для виходу масла встановлений у захисУ корпусі послідовно встановлені на знімальному кожусі і з'єднаний через кришку з корпусом. них основах секції з гофрованими нагрівальними Дану конструкцію електронагрівача приймаємо елементами. Основи кріпляться до упорів за доза прототип. помогою болтів, а упори заварені до корпусу. Недоліки прототипу слідуючи: Гофровані нагрівальні елементи виконані із - не забезпечена у повній мірі взриво- і пожестрічки електротехнічної сталі і з'єднані з джережобезпечність, що зніжує надійність електронагрілом струму за допомогою шин через прохідні ізовача у час експлуатації, тобто вихід із строю нагрілятори, які встановлені у стінці корпуса. вальних елементів трапляється дуже часто, що Витки нагрівальної стрічки прокладені спіравимагає заміну нагрівальних елементів шляхом льно або зігзагоподібно у пазах, що створені ізорозпайки їх виводів та знімання механічного кріплюючими планками, які виготовлені із склотекстолення на кронштейнах із-за згорілих нагрівальних літу та встановлені у прорізях рамки основи секції. елементів, Потік текучого середовища контактує з нагрі- не виключається створіння "мертвих зон" в вальними елементами, а дзеркальне розташуванкорпусі із-за нерівномірного нагрівання масла або ня гофрів наступної секції відносно гофрів поперевиникає безпека перегріву і спінювання масла, дньої забезпечує перемішування шарів причому не можливо відрегулювати потужність нагрівального текучого середовища. електронагрівача із-за пошкодження нагрівальних Недоліком відомого пристрою являється неріелементів. вномірний нагрів текучого середовища із-за наявВ основу корисної моделі поставлена задача ності "мертвих зон" в корпусі, тому що відсутня розробки електронагрівача трансформаторного циркуляція нагрівального середовища, потік якого масла, що забезпечує якісний нагрів масла до теобмиває тільки одну сторону нагрівальної стрічки. мператур +50°С - +80°С - +100°С за допомогою Відомий електронагрівач для нагрівання рідислюдопластових ТЕНів та визначати потужність ни за патентом України №33911, кл. Н05В3/48, електронагрівача, не змінюючи площу нагріваючої опубл. 17.02.2003р. містить захисну оболонку із поверхні і забезпечувати надійність в експлуатації. срібла, в яку вміщений резистивний нагрівальний Рішення поставленої задачі забезпечує електелемент, через який проходить електричний ронагрівач, який містить корпус з кришкою і дниструм. щем, вхідним і вихідним патрубками та з розташоМіж захисною оболонкою та резистивним елеваними усередині трубчастими нагрівальними ментом розташований електроізоляційний матеріелементами, які виведені через кришку або днище ал, а поверх захисної оболонки може бути нанесекорпусу та мають ізоляційні втулки і контактні вино антикорозійне покриття, наприклад, з хрому або води, за рахунок того, що у корпусі встановлені нікелю. верхній і нижній розподільники для нагрівального Тепловий потік, проходячи через ізоляційний середовища і нагрівальні елементі з'являють соматеріал, металеву оболонку, антикорозійне побою слюдопластові ТЕНи та над кришкою і (або) криття і оболонку із срібла, передається рідині. під днищем корпусу виконане секційне угрупованНедоліком відомого електронагрівача є безпеня струмопровідної частини ТЕНів, що включає рервне контактування оболонки із срібла з рідиметалеві смуги, які розташовані дугоподібно між ною з антимікробною діїю та використання консвиступаючими через кришку і (або) днище корпусу трукції можливо тільки у продовольчому трубками ТЕНів, на кінцях яких встановлені ізолямашинобудуванні. ційні втулки, а вихідні проводи контактних виводів Відомий електронагрівач за деклараційним приєднані до смуг, що встановлені на ребро в ізопатентом України №35491А, кл. Н05В3/28, опубл. люючих планках, які жорстко закріплені до крон15.03.2001р. призначений для обробки та нагріву штейнів, встановлених вертикально на кришці і трансформаторного масла та містить усередині (або) на днище корпусу, причому ізоляційні втулки металевого корпусу електронагрівача вертикально мають вигляд грибка, ніжка якого розмішена у трурозташовані трубчасті нагрівальні елементи, які бках, а шапка грибка закриває торець трубки. закріплені в отворах решета, яке встановлено у Смуги з'являють собою мідні шинки, кінці яких нижній частині корпуса. електричне зв'язані через ізолюючу плиту з паВідкритий кінець кожної трубки нагрівальних неллю силової шафи (не показана). елементів, що виконаний з різьбою виведений Верхній і нижній розподільники мають вид мечерез кришку корпусу назовні. талевого кола з отворами, через які проходять 5 3831 6 трубки ТЕНів. Також отвори у розподільниках слу- конструкція дозволяє з'єднати ТЕНи з визнажать для проходження нагрівального середовища, ченою потужністю електронагрівача та приєднати наприклад, масла. їх до мідних смуг секційне згрупованими, що доДля поліпшення нагріву потоку масла, розтазволяє ступінчасте або плавне регулювати темпешовані усередині корпусу тр убки ТЕНів з сторони ратур у нагрівання масла із зміною потужності, одкришки і (або) днища направлені назустріч один нак не змінюваючі площу нагріваючої поверхні на одному. трубках ТЕНів, Для розподілу температури нагріву і для симе- зменшити псування масла за рахунок рівнотрії потоку масла усередині корпусу, нижнє метамірне нагрівання масла у корпусі електронагрівача леве коло розподільника встановлено вище вхідпри розташуванні тр убок ТЕНів у вер хній та нижній ного патрубка, а верхнє металеве коло частинах корпусу, при цьому тр убки ТЕНів напрарозподільника встановлено нижче вихідного влені назустріч один одному. патрубка. Електронагрівач, що заявляється, пояснюєтьДля виключення аварії і підвищення безпеки, ся нижчеподаним описом і кресленнями, де: закріплені мідні шинки та виступаючі трубки ТЕНів Фіг.1 - загальний вигляд електронагрівача, на кришці і (або) під днищем корпусу закрити меусередині корпусу якого розташовані трубки ТЕталевим захисним кожухом. Нів, які направлені назустріч один одному, Для надійності струмопровідної частини нагріФіг.2 - вид зверху до Фіг.1 із знятим металевим вальних елементів, на поверхнях ізолюючих плазахисним кожухом, нок виконані паралельно розташовані прорізі для Фіг.3 - секційне угруповання нагрівальної часнадійного встановлення мідних шинок. тини корпусу електронагрівача, Для здійснення герметизації ТЕНів, втулки у Фіг.4 - трубка слюдопластивого ТЕНа з керамітрубках ТЕНів виконані з керамічного матеріалу та чною втулкою у тр убці ТЕНа, середня частина ніжки керамічних втулок має Фіг.5 - кріплення ізолюючих планок на поверхотвір для проходження штифту, а усередині втулнях кришки і (або) днища корпусу з мідними шинки виконані вертикально два отвори для прохоками, які встановлені у прорізях планок. дження контактних виводів. Співвісно отвору в За корисною моделлю, електронагрівач для ніжці керамічних втулок на стінках трубок ТЕНів нагріву трансформаторного масла містить метавиконані отвори для проходження і утримання левий циліндричний корпус 1 з кришкою 2 і дништи фту. щем 3, які можуть мати еліптичну поверхню Причому нижній вхідний патрубок розташова(див. Фіг.1). ний у нижній частини корпусу, а ви хідний патрубок У корпусі 1 встановлені розташовані вертикавстановлений у верхній частини корпусу протилельно трубчасті нагрівальні елементи у вигляді жно нижчому патрубку. слюдопластових ТЕНів 4, тр убки яких виходять із Для збереження температури нагрітого масла, кришки 2 корпусу назовні, тобто виступають над корпус розташований в обшивальному кожусі з поверхнею кришки 2 і (або) трубки 4 виходять четеплоізоляцією у вигляді мінерального прошивнорез днище корпусу, при цьому розташовані усерего матеріалу. дині корпуса трубки ТЕНів 4 з сторони кришки 2 і Технічний результат, що досягається при ви(або) з сторони днища 3 направлені назустріч один користанні корисної моделі: одному (див. Фі г.1, Фіг.4). - удосконалена конструкція, в електронагрівачі На виступаючих кінцях тр убок ТЕНів 4 встаномасла використовуються слюдопластові ТЕНи, які влені ізоляційні (керамічні) втулки 5 і контактні встановлені у порожніх тр убках, виключаючи тім виводи 6 (див. Фіг.1, Фіг.4). самим розсіювання тепла, а слюдопластовий ТЕН Керамічні втулки 5 ТЕНів 4 мають вигляд грибможливо вийняти із порожній трубки і замінить на ка, ніжка 7 якого встановлена у трубки ТЕНа 4, а інший, шапка 8 грибка закриває торець трубки 4 (див. - знижена енергоємність електронагрівача та Фіг.1, Фіг.3, Фіг.4). зменшена удільна потужність ТЕНів за рахунок При цьому середня частина ніжки 7 втулки 5 приєднування контактних виводів ТЕНів послідовмає отвір 9 для встановлення штифта 10, а усерено к мідним смугам, розташованими дугоподібно дині втулки 5 виконані вертикально два отвори 11, та секційними групами, при цьому секційне угрупочерез які проходять проводи контактних виводів 6, ванні смуги встановлені над або під торцевою поякі, у свою чергу, виходять через шапку 8 грибка верхнею кришки і (або) днища корпусу електронаназовні із трубки ТЕНа 4 (див. Фіг.4). грівача за допомогою ізолюючих планок та кінці Співвісно отвору 9 у ніжці 7 втулки 5 на стінках смуг електричне зв'язані через ізолюючу плиту та трубок ТЕНів 4 виконані отвори 12 для утримання струмопровідний елемент з панеллю силової встановленого штифта 10 у ніжці 7 (див. Фіг.1, шафи, Фіг.4). - підвищена міцність та надійність під час ексВ трубках ТЕНів 4 встановлені слюдопластові плуатації за рахунок безпосереднього контакту шари 13,між якими розташована нехромова спіТЕНів з маслом без небезпеки термічного розклараль (не показана) вивод якої зв'язаний з контактдення, при цьому на кінцях ТЕНів, що виходять із ними виводами 6 (див. Фіг.4). корпусу електронагрівача, встановлені керамічні Над кришкою 2 і (або) під днищем 3 корпусу 1 втулки у вигляді грибка, а проводи контактних вивиконане секційне угр уповання струмопровідної водів проходять через два отвори, які виконані частини ТЕНів, що включає металеві смуги (мідні вертикально усередині втулок, що виключає коншинки) 14, які розташовані дугоподібно (див. Фіг.1, такт виводів з маслом, Фіг.2, Фіг.3). 7 3831 8 Між кінцями виступаючих із корпусу 1 трубок протилежно вхідному нижньому патрубку 23 (див. ТЕНів 4 з керамічними втулками 5 встановлені Фіг.1, Фіг.3). мідні шинки (смуги) 14, при цьому проводи контакУ корпусі 1 електронагрівача встановлені вертних виводів 6 виходять через отвори 11 із шапкі 8 хній і нижній розподільники 25 і 26, які мають вид втулок і приєднуються к шинкам 14 шляхом жорстметалевого кола з отворами 27, через які прохокого кріплення закрученого кінця 15 проводу 6 до дять трубки ТЕНів 4 та отвори 27 служать для шинок 14 (див. Фіг.1, Фіг.4, Фіг.5). проходження нагріваючого масла. Нижнє металеМідні шинки 14 над поверхнею кришки 2 і (або) ве коло розподільника 26 встановлено вище вхідпід днищем 3 корпусу 1 встановлені на ребро та ного патрубка 23, при цьому потік масла іде у удержуються у ізолюючих планках 16, які жорстко отвори 27 и спрямовується по дотичній у корпусі 1, закріплені за допомогою гвинтового болта 17 до а верхнє металеве коло розподільника 25 встанометалевих кронштейнів 18, встановлених вертивлено нижче верхнього вихідного патрубка 24 кально на поверхні кришки 2 і (або) на поверхні (див. Фіг.1, Фіг.2). днища 3. При цьому на поверхнях ізолюючих плаКорпус 1 електронагрівача розташований в нок 16 виконані паралельно розташовані прорізі 19 обшивальному кожусі 28 з теплоізоляцією у виглядля надійного встановлення мідних шинок 14 (див. ді мінерального прошивного матеріалу 29. До корФіг.1, Фіг.3, Фіг.5). пуса 1 встановлені кутні косинки 30,що призначені Усередині корпусу 1 тр убки ТЕНів 4 з сторони для жорсткого кріплення до іншої металоконструккришки 2 і (або) з сторони днища З направлені ції (не показана) (див. Фіг.1, Фіг.2). назустріч один одному та їх другі кінці заглушені Під час роботи електронагрівача, трансфор(див. Фіг.1). маторне масло через вхідний патрубок 23 подаЗакріплені к поверхні кришки 2 і (або) к днищу ється у корпус 1 і потік масла спрямовується по 3 корпусу 1 мідні шинки 14 та виступаючі із корпусу дотичній у верхню частину корпусу 1. Масло нагрі1 кінці трубок ТЕНів 4 закриваються металевим вається рівномірно за допомогою слюдопластових кожухом 20 для захисту від випадкових пошкоТЕНів 4 у середньому до температури +50°С джень, причому кожух 20 має віконця 21 для вихо+80°С і, виходжуючи через патрубок 24, подається ду кінців від А1 до Z2 мідних шинок 14 (див. Фіг.1, в установку (не вказана) для подальшої обробки Фіг.3). масла, причому нагріте масло відбирається із елеКінці від А1 до Z2 мідних шинок 14 електричне ктронагрівача і поступає в установку за допомогою зв'язані через струмопровідні елементи 22 з панасосу (не показаний). неллю силової шафи (не показана), причому елеЕлектронагрівач, що заявляється дозволяє мент 22 розміщений у металевому кожусі 20. У знизити трудовитрати і досягнути якісного нагріву нижній частині корпусу 1 встановлений патрубок трансформаторного масла у корпусі із різною по23 для входу масла, а патрубок 24 для виходу тужністю електронагрівача. масла розташований у верхній частини корпусу 1 9 Комп’ютерна в ерстка Д. Шев ерун 3831 Підписне 10 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
