Реле часу

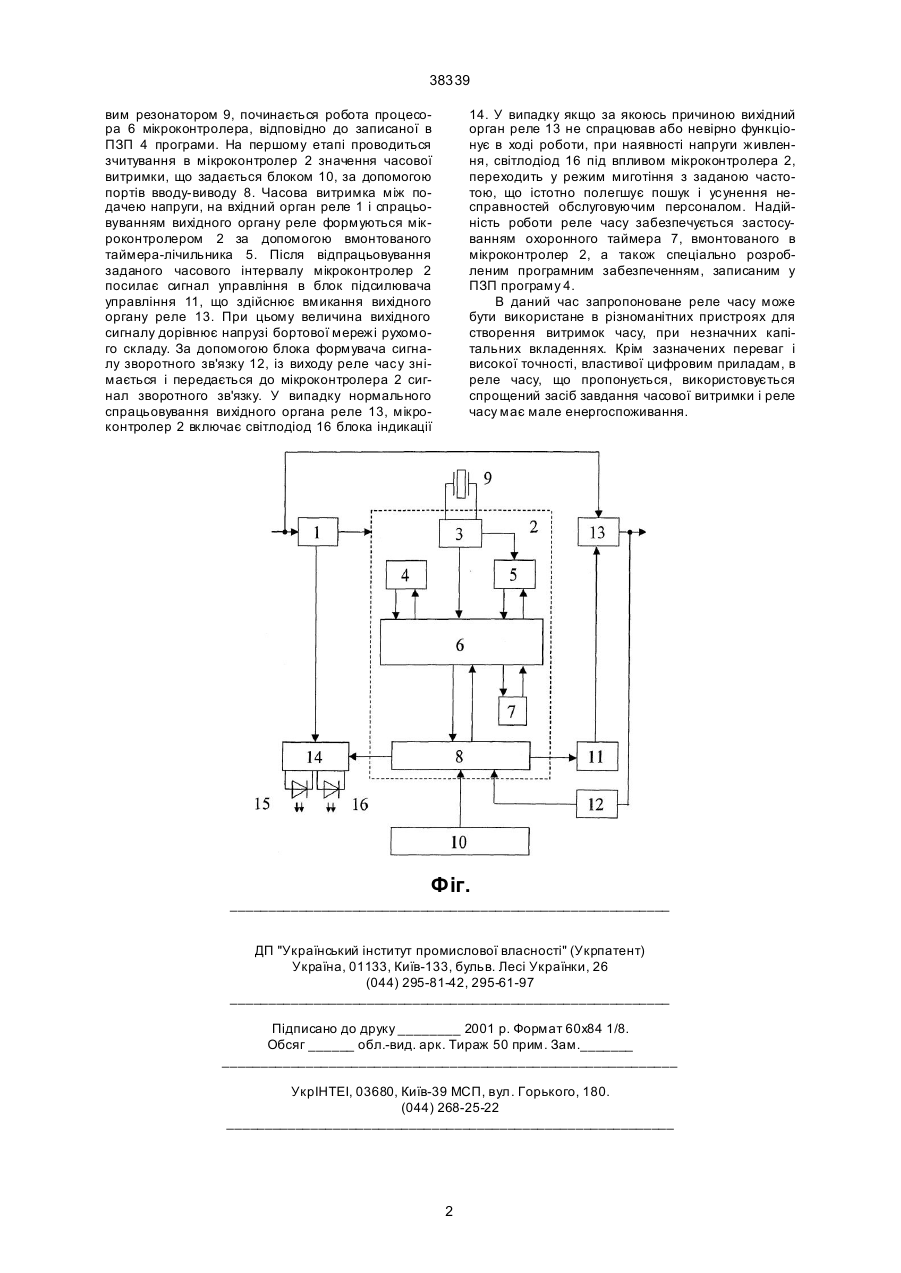

Реле часу. яке складається з послідовно з’єднаних між собою вхідного органу реле, мікроконтролера, блока підсилювача управління, вихідного органу реле і підключеного до вхідного органу та мікроконтролера блока індикації, відрізняється тим, що між виходом реле і мікроконтролером воно містить блок формувача сигналу зворотного зв’язку. (19) (21) 2000063713 (22) 26.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Кузьміченков Сергій Вячеславович, Муха Андрій Миколайович (73) Дніпропетровський державний технічний університет залізничного транспорту 38339 вим резонатором 9, починається робота процесора 6 мікроконтролера, відповідно до записаної в ПЗП 4 програми. На першому етапі проводиться зчитування в мікроконтролер 2 значення часової витримки, що задається блоком 10, за допомогою портів вводу-виводу 8. Часова витримка між подачею напруги, на вхідний орган реле 1 і спрацьовуванням вихідного органу реле формуються мікроконтролером 2 за допомогою вмонтованого таймера-лічильника 5. Після відпрацьовування заданого часового інтервалу мікроконтролер 2 посилає сигнал управління в блок підсилювача управління 11, що здійснює вмикання вихідного органу реле 13. При цьому величина вихідного сигналу дорівнює напрузі бортової мережі рухомого складу. За допомогою блока формувача сигналу зворотного зв'язку 12, із виходу реле часу знімається і передається до мікроконтролера 2 сигнал зворотного зв'язку. У випадку нормального спрацьовування вихідного органа реле 13, мікроконтролер 2 включає світлодіод 16 блока індикації 14. У випадку якщо за якоюсь причиною вихідний орган реле 13 не спрацював або невірно функціонує в ході роботи, при наявності напруги живлення, світлодіод 16 під впливом мікроконтролера 2, переходить у режим миготіння з заданою частотою, що істотно полегшує пошук і усунення несправностей обслуговуючим персоналом. Надійність роботи реле часу забезпечується застосуванням охоронного таймера 7, вмонтованого в мікроконтролер 2, а також спеціально розробленим програмним забезпеченням, записаним у ПЗП програму 4. В даний час запропоноване реле часу може бути використане в різноманітних пристроях для створення витримок часу, при незначних капітальних вкладеннях. Крім зазначених переваг і високої точності, властивої цифровим приладам, в реле часу, що пропонується, використовується спрощений засіб завдання часової витримки і реле часу має мале енергоспоживання. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
