Реле струму
Номер патенту: 11714
Опубліковано: 25.12.1996
Автори: Могілєвський Геннадій Вікторович, Маріночкін Віктор Павлович, Соколов Віталій Федорович, Ліфар Анатолій Васильович
Формула / Реферат
1. Реле тока, содержащее магнитоуправляемый контакт, предназначенный для установки на токоведущей шине, ферромагнитный экран, предназначенный для экранирования участка шины с магнитоуправляемым контактом, и магнитную систему, отличающееся тем, что, с целью повышения стабильности уставок реле, оно снабжено короткозамкнутой обмоткой, магнитная система выполнена в виде двух ферромагнитных тел, установленных с возможностью перемещения у разных концов магнитоуправляемого контакта и по разные стороны относительно его продольной оси, короткозамкнутая обмотка расположена на ферромагнитном экране со стороны магнитоуправляемого контакта под углом к его продольной оси, причем магнитоуправляемый контакт предназначен для установки на токоведущей шине так, что его продольная ось расположена в плоскости, перпендикулярной широкой стороне шины и проходящей через ее продольную ось.
2. Реле тока по п.1, отличающееся тем, что оно снабжено дополнительными магнитоуправляемыми контактами, расположенными так, что их продольные оси параллельны, а все магнитоуправляемые контакты соединены между собой последовательно.
Текст

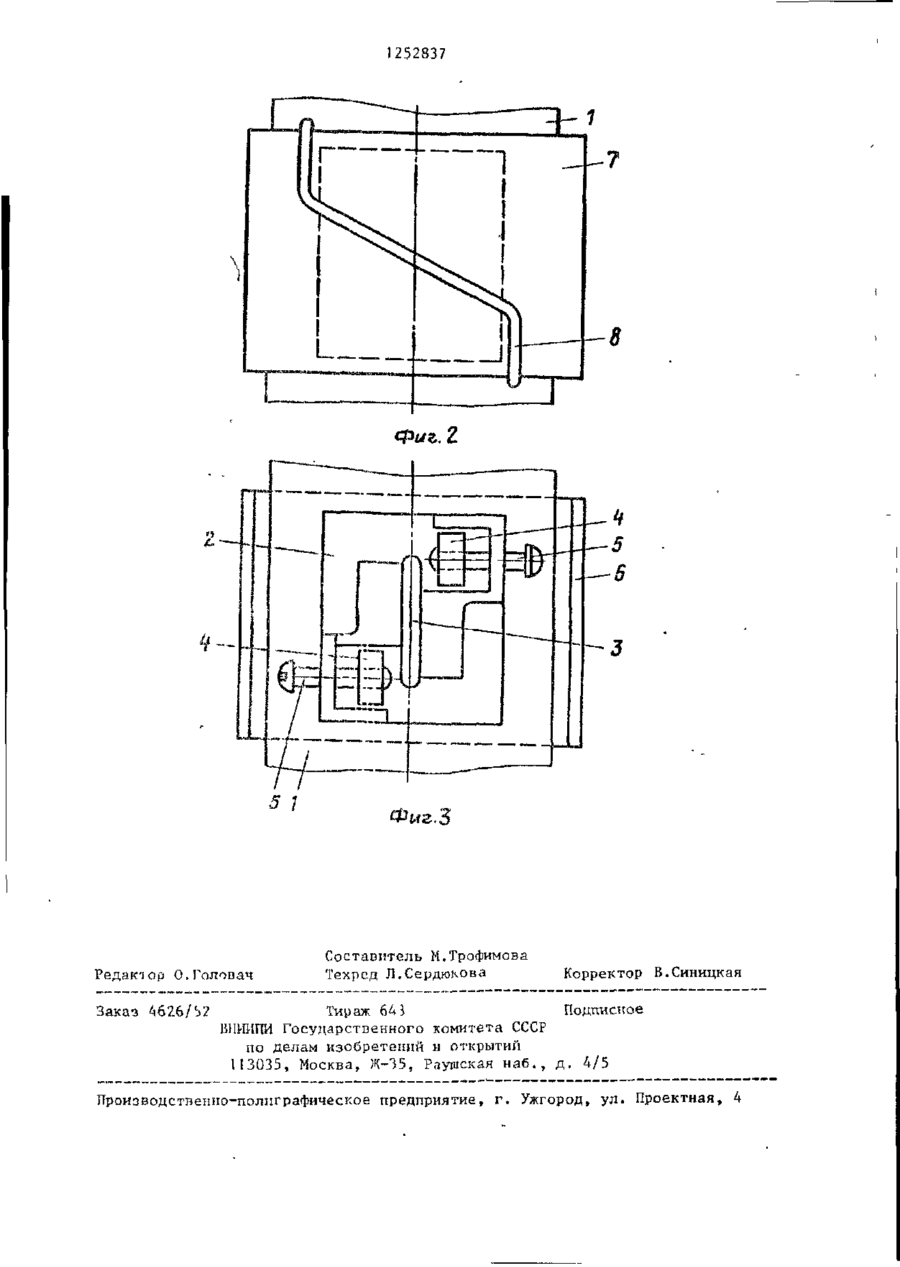

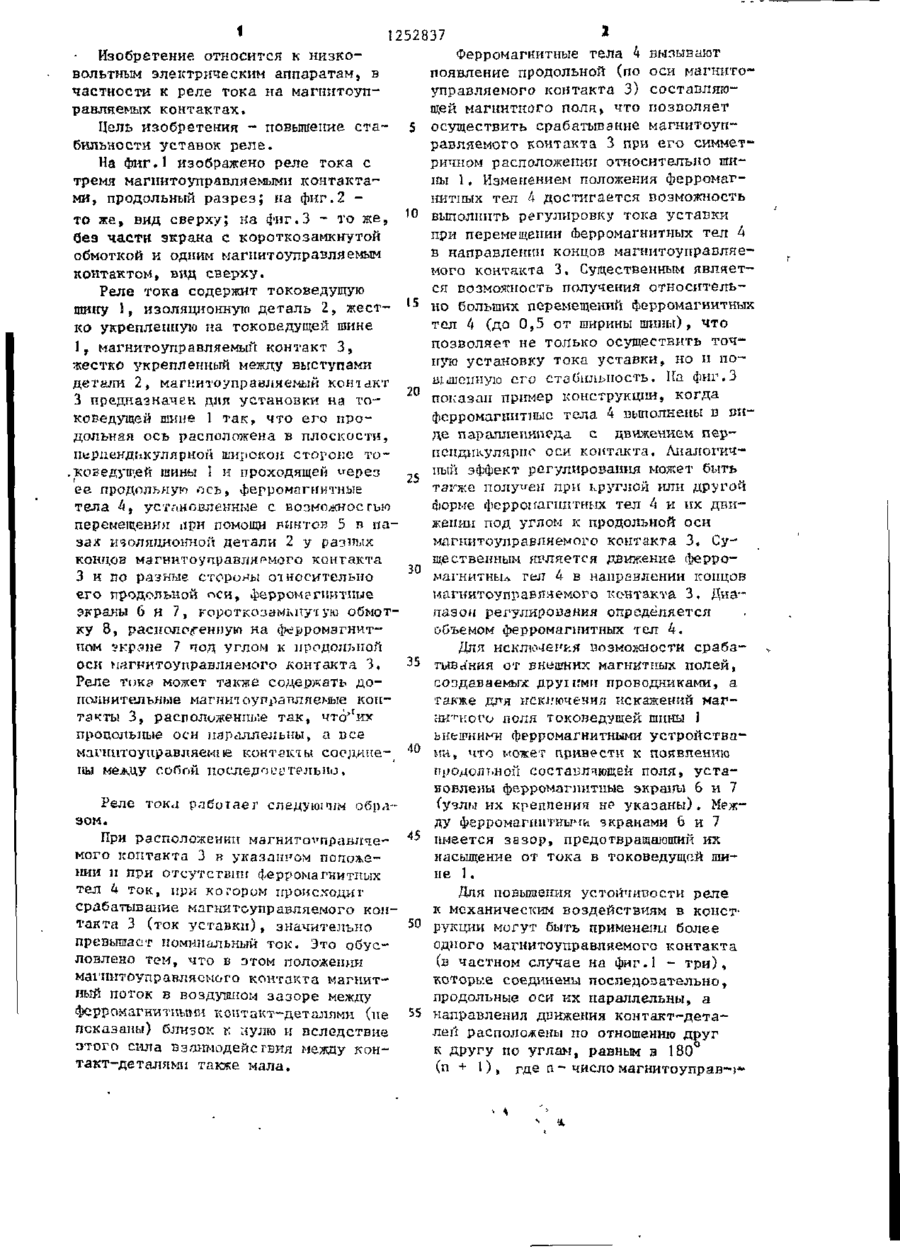

Изобретение относится к электротехнике, в частности к низковольтной аппаратуре. Цель изобретения повышение стабильности уставок реле. В устройстве используются магнитоуправляемые контакты 3, которые устанавливаются на токоведущей шипе 1. Для регулирования уставки тока срабатывания имеются ферромагнитные тела 4, которые расположены по обе стороны и у разных концов магнитоуправляемых контактов 3. Регулировка ферромагнитных тел 4 осуществляется с помощью винтов 5. Для защиты реле от воздействия внешних магнитных полей предусматриваются ферромагнитные экраны 6, 7. Для повышения стабильности уставок реле в экране 7 расположен короткозамкнутый виток 8 под углом к продольной оси магнитоуправляемого контакта 3. Количество магнитоуправляемых контактов может быть различным. При этом все контакты соединяются последовательно. 1 з.п.
ДивитисяДодаткова інформація
Назва патенту англійськоюCurrent relay
Автори англійськоюMohilievskyy Hennadii Viktorovych, Lifar Anatolii Vasyliovych, Marinochkin Viktor Pavlovych, Sokolov Vitalii Fedorovych
Назва патенту російськоюРеле тока
Автори російськоюМогилевский Геннадий Викторович, Лифар Анатолий Васильевич, Мариночкин Виктор Павлович, Соколов Виктор Федорович
