Реле часу

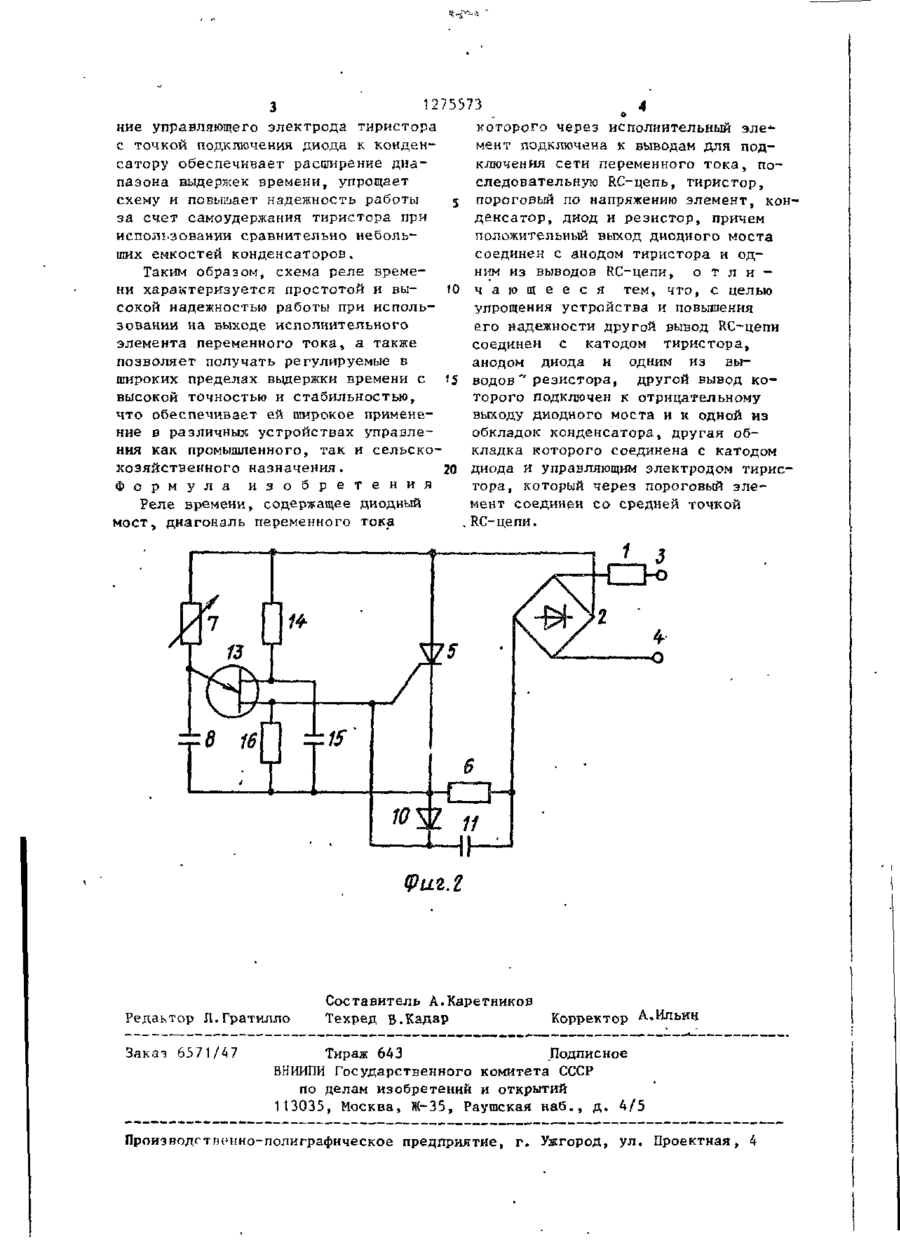

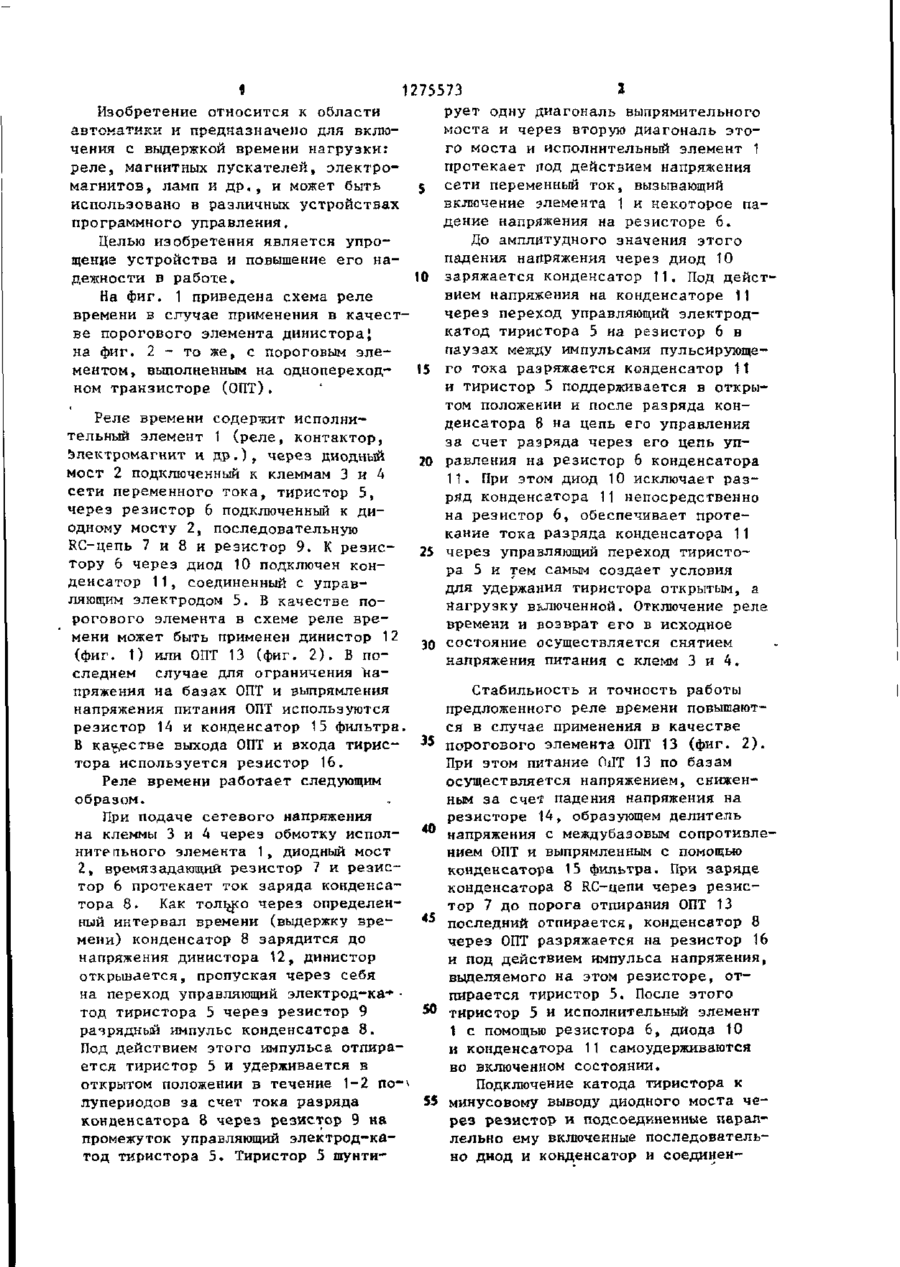

СОЮЗ СОВЕТСНИХ Ї 275573 А1 СОаИАЛИСТ РЕСПУБЛИН Н0 1 (51)4 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3894512/24-07 (22) 12.05.85 (46) 07.12.86. Бюл. № 45 (72) Л.П. Дмитренко (53) 621.318.563.5(088.8) (56) Авторское свидетельство СССР № 630750, кл. Н 03 К 17/28, 1977. Авторское свидетельство СССР № 1218423, кл. Н 01 Н 47/18, 1984. ( 5 4 ) РЕЛЕ ВРЕМЕНИ (Ь/) Изобретение относится к импульсной технике и предназначено для включения исполнительного аппарата переменного тока с выдержкой времени. Цель изобретения - упрощение устрой ства и повышение его надежности. Реле времени содержит диодный мост, тиристор и пороговый по напряжению элемент, например динистор с RC-цепью на входе. Катод тиристора 5 соединен с минусовым выводом диодного моста 2 через резистор 6, к которому подключены последовательно соединенные диод 10 и конденсатор 11, а управляющий электрод тиристора 5 соединен с точкой подключения диода 10 к конденсатору 11 и с выходом порогового элемента 12. Описано выполнение устройства с пороговым элементом на динисторе и на однопереходном транзисторе. 2 ил. о 8 СО с го СП ел Фиг.1 1275573 2 Изобретение относится к области рует одну диагональ выпрямительного моста и через вторую диагональ этоавтоматики и предназначено для вклюго моста и исполнительный элемент 1 чения с выдержкой времени нагрузки: протекает под действием напряжения реле, магнитных пускателей, электромагнитов, ламп и др., и может быть 5 сети переменный ток, вызывающий использовано в различных устройствах включение элемента 1 и некоторое падение напряжения на резисторе 6. программного управления. До амплитудного значения этого Целью изобретения является упропадения напряжения через диод 10 щение устройства и повышение его на10 заряжается конденсатор 11. Под дейстдежности в работе. вием напряжения на конденсаторе 11 На фиг. 1 приведена схема реле через переход управляющий электродвремени в случае применения в качест катод тиристора 5 на резистор 6 в ве порогового элемента динистора} паузах между импульсами пульсирующена фиг. 2 - то же, с пороговым эле!5 го тока разряжается конденсатор 11 ментом, выполненным на однопереходи тиристор 5 поддерживается в открыном транзисторе (ОПТ). том положении и после разряда конРеле времени содержит исполниденсатора Ь на цепь его управления тельный элемент 1 (реле, контактор, за счет разряда через его цепь упэлектромагнит и д р . ) , через диодный 20 равления на резистор 6 конденсатора мост 2 подключенный к клеммам 3 и 4 11. При этом диод 10 исключает разсети переменного тока, тиристор 5, ряд конденсатора 11 непосредственно через резистор 6 подключенный к дина резистор 6, обеспечивает протеодному мосту 2, последовательную кание тока разряда конденсатора 11 RC-цепь 7 и 8 и резистор 9. К резис25 через управляющий переход тиристотору 6 через диод 10 подключен конра 5 и тем самым создает условия денсатор 11, соединенный с управдля удержания тиристора открытым, а ляющим электродом 5. В качестве поНагрузку включенной. Отключение реле рогового элемента в схеме реле вревремени и возврат его в исходное мени может быть применен динистор 12 30 состояние осуществляется снятием (фиг. 1) или ОПТ 13 (фиг. 2 ) . В понапряжения питания с клемм 3 и 4. следнем случае для ограничения Напряжения на базах ОПТ и выпрямления Стабильность и точность работы напряжения питания ОПТ используются предложенного реле времени повышаютрезистор 14 и конденсатор 15 фильтра ся в случае применения в качестве В качестве выхода ОПТ и входа тирис- ^ порогового элемента ОПТ 13 (фиг. 2 ) . тора используется резистор 16. При этом питание ОПТ 13 по базам осуществляется напряжением, сниженРеле времени работает следующим ным за C4et падения напряжения на образом. резисторе 14, образующем делитель При подаче сетевого напряжения напряжения с междубаэовым сопротивлена клеммы 3 и 4 через обмотку исполнием ОПТ и выпрямленным с помощью нительного элемента 1, диодный мост конденсатора 15 фильтра. При заряде 2, времязадающий резистор 7 и резисконденсатора 8 RC-цепи через резистор 6 протекает ток заряда конденсатор 7 до порога отпирания ОПТ 13 тора 8. Как только через определенпоследний отпирается, конденсатор 8 ный интервал времени (выдержку вречерез ОПТ разряжается на резистор 16 мени) конденсатор 8 зарядится до и под действием импульса напряжения, напряжения динистора 12, динистор выделяемого на этом резисторе, ототкрывается, пропуская через себя пирается тиристор 5. После этого на переход управляющий электрод-ка* • 50 тиристор 5 и исполнительный элемент тод тиристора 5 через резистор 9 1 с помощью резистора 6, диода 10 разрядный импульс конденсатора 8. и конденсатора 11 самоудерживаются Под действием этого импульса отпираво включенном состоянии. ется тиристор 5 и удерживается в Подключение катода тиристора к открытом положении в течение 1-2 полупериодов за счет тока разряда 55 минусовому выводу диодного моста чеконденсатора 8 через резистор 9 на рез резистор и подсоединенные паралпромежуток управляющий электрод-калельно ему включенные последовательтод тиристора 5. Тиристор 5 шунтино диод и конденсатор и соединен ниє управляющего электрода тиристора с точкой подключения диода к конденсатору обеспечивает расширение диапазона выдержек времени, упрощает схему и повышает надежность работы 5 за счет самоудержания тиристора при использовании сравнительно небольших емкостей конденсаторов. Таким образом, схема реле времени характеризуется простотой и вы10 сокой надежностью работы при использовании на выходе исполнительного элемента переменного тока, а также позволяет получать регулируемые в широких пределах выдержки времени с 15 высокой точностью и стабильностью, что обеспечивает ей широкое применение в различных устройствах управления как промышленного, так и сельскохозяйственного назначения. 20 Ф о р м у л а и з о б р е т е н и я Реле времени, содержащее диодный мост, диагональ переменного тока которого через исполнительный элемент подключена к выводам для подключения сети переменного тока» последовательную RC-цепь, тиристор, пороговый по напряжению элемент, конденсатор, диод и резистор, причем положительный выход диодного моста соединен с анодом тиристора и одним из выводов RC-цепи, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства и повышения его надежности другой вывод RC-цепи соединен с катодом тиристора, анодом диода и одним из выводов * резистора, другой вывод ко' торого подключен к отрицательному выходу диодного моста и к одной из обкладок конденсатора, другая обкладка которого соединена с катодом диода и управляющим электродом тиристора, который через пороговый элемент соединен со средней точкой RC-цепи. Фиг.г Редактор Л.Гратилло Заказ 6571/47 Составитель А.Каретников Техред в.Кадар Корректор А.,Ильин Тираж 643 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производгтги'нно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
