Спосіб виготовлення тонкого листового полірованого скла
Номер патенту: 38341
Опубліковано: 15.05.2001
Автори: Мінаков Віктор Павлович, Лазоркін Віктор Андрійович, Атраментов Володимир Олексійович, Чорний Богдан Петрович, Копейченко Дмитро Миколайович, Надемський Віктор Анатолійович
Формула / Реферат
1. Спосіб виготовлення тонкого листового полірованого скла із скломаси шляхом переміщення її по поверхні розлитого у ванні розплавленого металу з подальшим зняттям у вигляді твердого листа, який відрізняється тим, що скломасу, отриману шляхом нагрівання товстого листового скла до температури 720-880°С, яке потім прокатують валками прокатного стану, вміщеними у розплавлений метал.
2. Спосіб виготовлення тонкого листового полірованого скла за п. 1, який відрізняється тим, що за розплавлений метал править розплав олова.
Текст

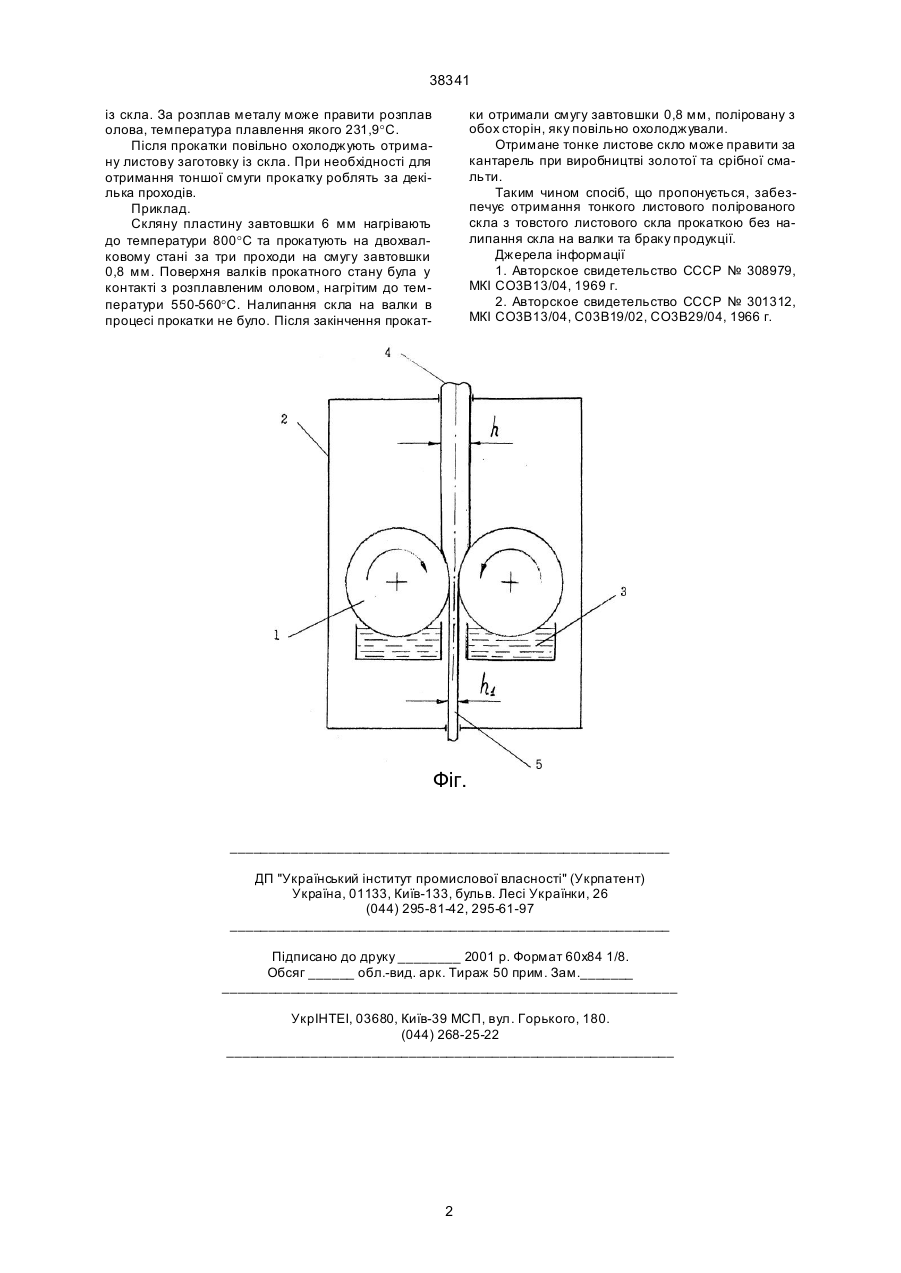

Спосіб виготовлення тонкого листового полірованого скла із скломаси шляхом переміщення її 38341 із скла. За розплав металу може правити розплав олова, температура плавлення якого 231,9°С. Після прокатки повільно охолоджують отриману листову заготовку із скла. При необхідності для отримання тоншої смуги прокатку роблять за декілька проходів. Приклад. Скляну пластину завтовшки 6 мм нагрівають до температури 800°С та прокатують на двохвалковому стані за три проходи на смугу завтовшки 0,8 мм. Поверхня валків прокатного стану була у контакті з розплавленим оловом, нагрітим до температури 550-560°С. Налипання скла на валки в процесі прокатки не було. Після закінчення прокат ки отримали смугу завтовшки 0,8 мм, поліровану з обох сторін, яку повільно охолоджували. Отримане тонке листове скло може правити за кантарель при виробництві золотої та срібної смальти. Таким чином спосіб, що пропонується, забезпечує отримання тонкого листового полірованого скла з товстого листового скла прокаткою без налипання скла на валки та браку продукції. Джерела інформації 1. Авторское свидетельство СССР № 308979, МКІ СО3В13/04, 1969 г. 2. Авторское свидетельство СССР № 301312, МКІ СО3В13/04, С03В19/02, СО3В29/04, 1966 г. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Автори англійськоюChornyi Bohdan Petrovych, Minakov Viktor Pavlovych, Atramentov Volodymyr Oleksiiovych, Nademskyi Viktor Anatoliiovych, Lazorkin Viktor Andriiovych, Lazorkin Viktor Andriovych
Автори російськоюЧорний Богдан Петрович, Минаков Виктор Павлович, Атраментов Владимир Алексеевич, Надемский Виктор Анатолиевич, Лазоркин Виктор Андреевич
МПК / Мітки
МПК: C03B 23/02, C03B 13/00
Мітки: полірованого, листового, скла, спосіб, тонкого, виготовлення
Код посилання
<a href="https://ua.patents.su/2-38341-sposib-vigotovlennya-tonkogo-listovogo-polirovanogo-skla.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення тонкого листового полірованого скла</a>
Спосіб виготовлення тонкого листового скла
Номер патенту: 23855
Опубліковано: 31.08.1998
Автори: Живенкова Галіна Григорівна, Райхель Олександр Михайлович, Гойхман Валерій Юрійович, Берегова Зінаіда Петрівна, Фабрикант Семен Аронович
МПК: C03B 18/00
Мітки: скла, листового, тонкого, виготовлення, спосіб
Формула / Реферат:
Способ изготовления тонкого листового стекла, включающий подачу стекломассы на поверхность расплавленного металла, формование ленты стекла равновесной толщины, растягивание ленты в процессе передвижения ее по поверхности расплавленного металла при воздействии на последний электромагнитным полем, создаваемым линейными асинхронными двигателями, охлаждение ленты для фиксации полученной толщины и извлечения ее из ванны, отличающийся тем, что на...
Спосіб обробки скляних виробів та листового скла
Номер патенту: 28933
Опубліковано: 16.10.2000
Автор: Магєрамов Рафік Іскандеровіч
МПК: C03C 23/00, C03C 15/00
Мітки: виробів, скла, обробки, спосіб, скляних, листового
Формула / Реферат:
Спосіб обробки скляних виробів та листового скла, що полягає у хімічній обробці поверхневої плівки скляного виробу, який відрізняється тим, що скляні вироби та листове скло обробляють у насиченому лужному розчині при температурі за Цельсієм від 76 до 80 градусів з урахуванням витримки виробу у розчині при зазначеній температурі від 6 до 8 годин.
Спосіб виготовлення шаруватого листового матеріалу
Номер патенту: 90
Опубліковано: 30.04.1993
Автори: Кокурін Олександр Миколайович, Півень Євген Григорович, Порошин Григорій Васильович
МПК: B29C 69/00, B32B 37/00
Мітки: виготовлення, шаруватого, матеріалу, спосіб, листового
Формула / Реферат:
Способ изготовления слоистого листового материала, при котором в металлическом листе выполняют параллельные симметрично чередующиеся прорези, вытягивают металлический лист в направлении, перпендикулярном расположению прорезей, затем соединяют одну его сторону с плоским эластичным листом и формуют слоистую листовую заготовку, отличающийся тем, что используют дополнительный плоский эластичный лист, который при соединении слоев накладывают на...
Шихта скла для виготовлення елементів переключення та пам’яті
Номер патенту: 25679
Опубліковано: 30.10.1998
Автори: Дьяченко Ніна Андріївна, Черненко Іван Михайлович, Івон Олександр Іванович
МПК: C03C 3/12
Мітки: елементів, шихта, переключення, виготовлення, пам'яті, скла
Формула / Реферат:
Шихта скла для виготовлення елементів переключення та пам'яті, яка має V2O5 та P2O5, яка відрізняється тим, що в неї додатково введений металічний ванадій, при такому відношенні компонентів, ваг.%: V2O5 70 - 80 P2O5 10 - 20 V 10 - 15
Спосіб виготовлення лускоподібного матеріалу з розплаву скла
Номер патенту: 18659
Опубліковано: 25.12.1997
Автори: Крепіневич Світлана Григорівна, Котлик Петро Миколайович, Джигирис Дмитро Данилович, Куліков Валерій Дмитрович, Козловський Петро Платонович, Савчук Віктор Степанович
МПК: C03B 37/04
Мітки: розплаву, спосіб, виготовлення, матеріалу, лускоподібного, скла
Формула / Реферат:
Способ изготовления чешуйчатого материала из расплава стекла путем формования пленки из него под действием центробежной силы, дробления пленки кольцевым потоком сжатого воздуха на дискретные чешуйки и сбора их под действием разрежения, отличающийся тем, что формование пленки осуществляют на внутренней поверхности усеченного обратного конуса, вращающегося со скоростью 250 - 300м/мин, дробление пленки на чешуйки производят импульсным потоком...
Попередній патент: Реле часу
Наступний патент: Аналоги 15-дезоксиспергуаліну, спосіб їх одержання, фармацевтична композиція та проміжні сполуки
Випадковий патент: Пристрій для різання овочів та фруктів
