Компресор опозитний газовий дворядний триступінчастий

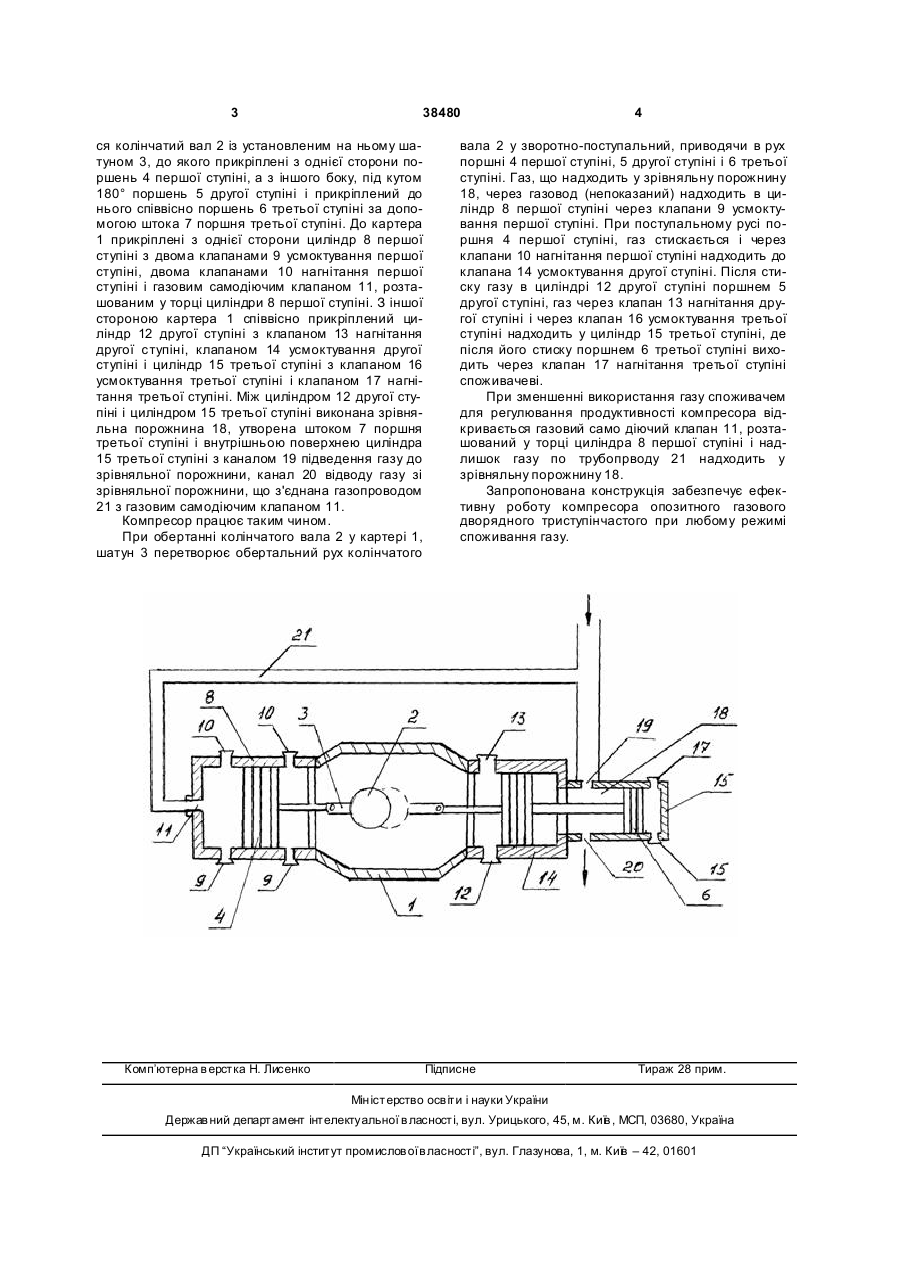

Компресор опозитний газовий дворядний триступінчастий, що включає картер, у якому розташований вал колінчатий із шатуном, з обох сторін якого розташовані циліндри з поршнями, який відрізняється тим, що циліндр першого ступеня з 3 38480 ся колінчатий вал 2 із установленим на ньому шатуном 3, до якого прикріплені з однієї сторони поршень 4 першої ступіні, а з іншого боку, під кутом 180° поршень 5 другої ступіні і прикріплений до нього співвісно поршень 6 третьої ступіні за допомогою штока 7 поршня третьої ступіні. До картера 1 прикріплені з однієї сторони циліндр 8 першої ступіні з двома клапанами 9 усмоктування першої ступіні, двома клапанами 10 нагнітання першої ступіні і газовим самодіючим клапаном 11, розташованим у торці циліндри 8 першої ступіні. З іншої стороною картера 1 співвісно прикріплений циліндр 12 другої ступіні з клапаном 13 нагнітання другої ступіні, клапаном 14 усмоктування другої ступіні і циліндр 15 третьої ступіні з клапаном 16 усмоктування третьої ступіні і клапаном 17 нагнітання третьої ступіні. Між циліндром 12 другої ступіні і циліндром 15 третьої ступіні виконана зрівняльна порожнина 18, утворена штоком 7 поршня третьої ступіні і внутрішньою поверхнею циліндра 15 третьої ступіні з каналом 19 підведення газу до зрівняльної порожнини, канал 20 відводу газу зі зрівняльної порожнини, що з'єднана газопроводом 21 з газовим самодіючим клапаном 11. Компресор працює таким чином. При обертанні колінчатого вала 2 у картері 1, шатун 3 перетворює обертальний рух колінчатого Комп’ютерна в ерстка Н. Лисенко 4 вала 2 у зворотно-поступальний, приводячи в рух поршні 4 першої ступіні, 5 другої ступіні і 6 третьої ступіні. Газ, що надходить у зрівняльну порожнину 18, через газовод (непоказаний) надходить в циліндр 8 першої ступіні через клапани 9 усмоктування першої ступіні. При поступальному русі поршня 4 першої ступіні, газ стискається і через клапани 10 нагнітання першої ступіні надходить до клапана 14 усмоктування другої ступіні. Після стиску газу в циліндрі 12 другої ступіні поршнем 5 другої ступіні, газ через клапан 13 нагнітання другої ступіні і через клапан 16 усмоктування третьої ступіні надходить у циліндр 15 третьої ступіні, де після його стиску поршнем 6 третьої ступіні виходить через клапан 17 нагнітання третьої ступіні споживачеві. При зменшенні використання газу споживачем для регулювання продуктивності компресора відкривається газовий само діючий клапан 11, розташований у торці циліндра 8 першої ступіні і надлишок газу по трубопрводу 21 надходить у зрівняльну порожнину 18. Запропонована конструкція забезпечує ефективну роботу компресора опозитного газового дворядного триступінчастого при любому режимі споживання газу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
