Поршневий компресор

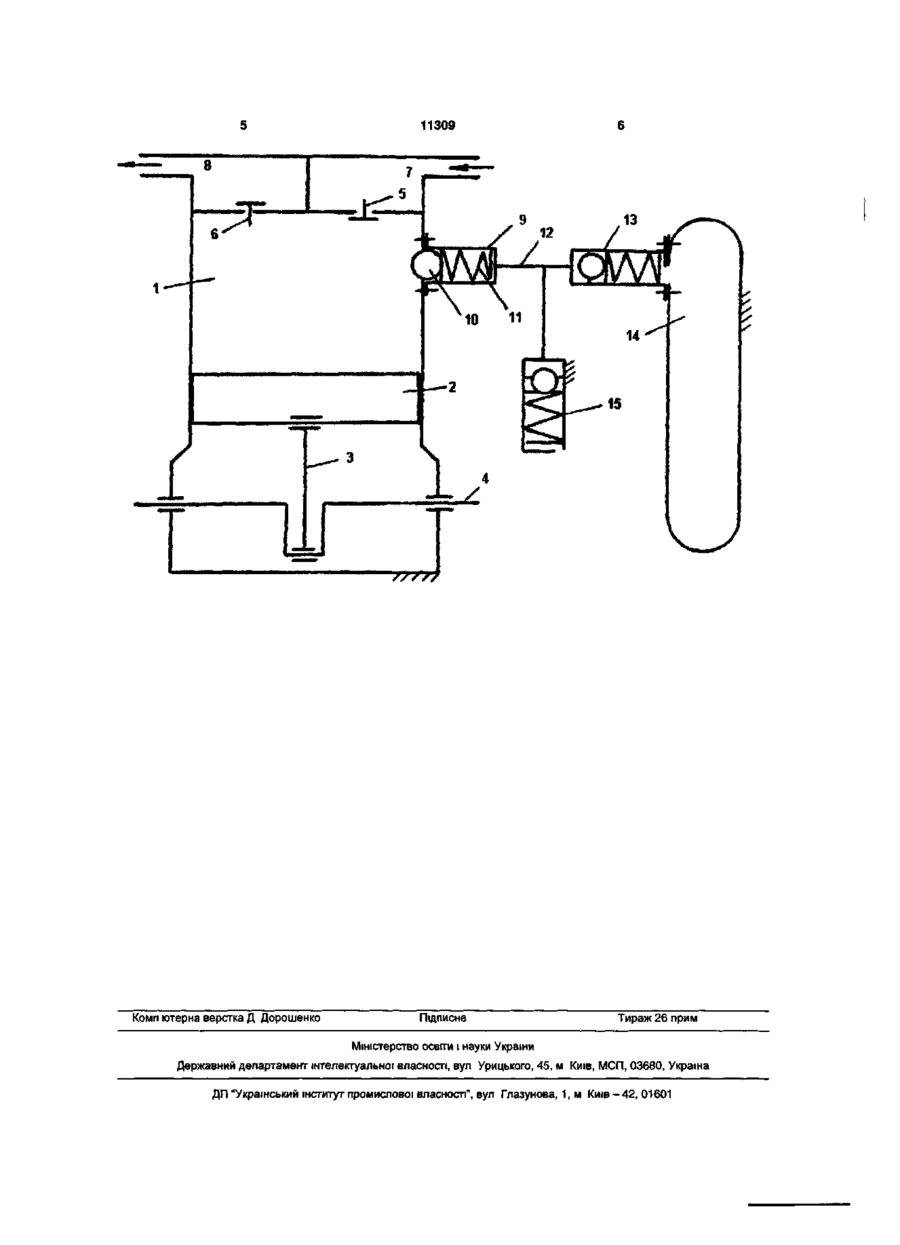

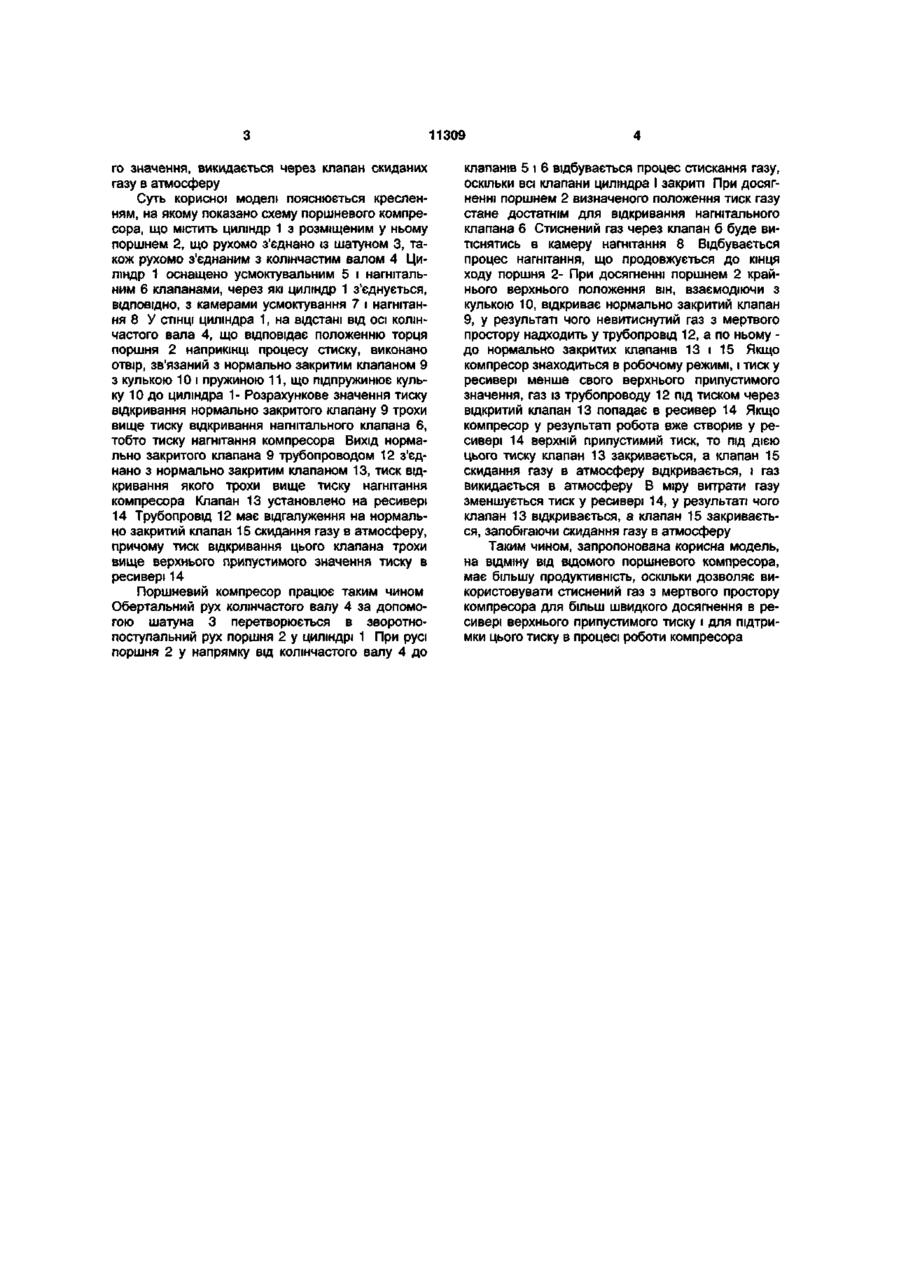

Поршневий компресор, що містить циліндр, поршень, шатун, колінчастий вал, камери усмоктування і нагнітання, усмоктувальний і нагнітальний клапани, у стінці циліндра якого на відстані від осі колінчастого вала, що відповідає положенню по ршня наприкінці процесу стискання, виконано отвір, зв'язаний з нормально закритим клапаном, тиск відкривання якого вищий від тиску нагнітання компресора, який відрізняється тим, що нормально закритий клапан, положення якого відповідає закінченню процесу стискання, з'єднано трубопроводом з нормально закритим клапаном, яким оснащено ресивер, тиск відкривання цього клапана вищий від тиску нагнітання компресора, а також з нормально закритим клапаном скидання газу в атмосферу, тиск відкривання якого вищий від верхнього припустимого значення тиску в ресивері. Корисна модель відноситься до компресоробудування і може бути використана в одиоступінчастих поршневих компресорах або в перших ступенях поршневих компресорів з будь-яким числом ступенів стиску. Відомо поршневий компресор, що містить циліндр, поршень, шатун, колінчастий вал, камери усмоктування і нагнітання, всмоктуючий і нагнітальний клапани, у стінці циліндра якого на відстані від осі колінчастого вала, що відповідає положенню торця поршня наприкінці процесу нагнітання, виконано отвір, зв'язаний з нормально закритим клапаном, тиск відкривання якого вищий за тиск нагнітання компресора [див. деклараційний патент України № 69820 А, МПК7 F25 В1/02, опубл. 15.09.2004, бюл. №9]. Цей поршневий компресор обрано за прототип. Недоліком відомого поршневого компресора є те, що при досягненні поршнем крайнього верхнього положення він взаємодіє з клапаном, у результаті чого газ, що залишився не витисненим, з мертвого простору викидається в атмосферу. Таким чином, не використовується додаткова можливість раціонального використання стисненого газу в мертвому обсязі. В основу корисної моделі поставлено задачу раціонально використовувати стиснений газ, що залишається в мертвому просторі, для підвищення продуктивності компресора. Поставлена задача досягається тим, що в поршневому компресорі, що містить циліндр, поршень, шатун, колінчастий вал, камери усмоктування і нагнітання, всмоктуючий і нагнітальний клапани, у стінці циліндра якого на відстані від осі колінчастого вала, що відповідає положенню поршня наприкінці процесу стиску, виконано отвір, зв'язаний з нормально закритим клапаном, тиск відкривання якого вищий за тиск нагнітання компресора, відповідно до корисної моделі, нормально закритий клапан, положення якого відповідає закінченню процесу стискання, з'єднано трубопроводом з нормально закритим клапаном, яким оснащено ресивер, а тиск відкривання якого вищий за тиск нагнітання компресора, а також з нормально закритим клапаном скидання газу в атмосферу, тиск відкривання якого вище верхнього припустимого значення тиску в ресивері. Завдяки ознакам, властивим корисній моделі, стиснутий газ з мертвого простору циліндра не викидається в атмосферу, а через нормально закритий клапан, положення якого в стінці циліндра відповідає закінченню процесу стиску, викидається в трубопровід, і, якщо тиск у ресивері не досяг свого верхнього припустимого значення, надходить у ресивер через його клапан, тим самим підвищуючи продуктивність компресора, а якщо тиск у ресивері вже досяг свого верхнього припустимо о со О) 11309 го значення, викидається через клапан скиданих газу в атмосферу Суть корисної моделі пояснюється кресленням, на якому показано схему поршневого компресора, що містить циліндр 1 з розміщеним у ньому поршнем 2, що рухомо з'єднано із шатуном 3, також рухомо з'єднаним з колінчастим валом 4 Циліндр 1 оснащено усмоктувальним 5 і нагнітальним 6 клапанами, через які циліндр 1 з'єднується, ВІДПОВІДНО, з камерами усмоктування 7 і нагнітання 8 У СТІНЦІ циліндра 1, на відстані від осі колінчастого вала 4, що відповідає положенню торця поршня 2 наприкінці процесу стиску, виконано отвір, зв'язаний з нормально закритим клапаном 9 з кулькою 10 і пружиною 11, що пщпружинює кульку 10 до циліндра 1- Розрахункове значення тиску відкривання нормально закритого клапану 9 трохи вище тиску відкривання нагнітального клапана 6, тобто тиску нагнітання компресора Вихід нормально закритого клапана 9 трубопроводом 12 з'єднано з нормально закритим клапаном 13, тиск відкривання якого трохи вище тиску нагнітання компресора Клапан 13 установлено на ресивері 14 Трубопровід 12 має відгалуження на нормально закритий клапан 15 скидання газу в атмосферу, причому тиск відкривання цього клапана трохи вище верхнього припустимого значення тиску в ресивері 14 Поршневий компресор працює таким чином Обертальний рух колінчастого валу 4 за допомогою шатуна 3 перетворюється в зворотнопоступальний рух поршня 2 у циліндрі 1 При русі поршня 2 у напрямку від колінчастого валу 4 до 4 клапанів 5 і 6 відбувається процес стискання газу, оскільки всі клапани циліндра І закриті При досягненні поршнем 2 визначеного положення тиск газу стане достатнім для відкривання нагнітального клапана 6 Стиснений газ через клапан б буде витіснятись в камеру нагнітання 8 Відбувається процес нагнітання, що продовжується до кінця ходу поршня 2- При досягненні поршнем 2 крайнього верхнього положення він, взаємодіючи з кулькою 10, відкриває нормально закритий клапан 9, у результаті чого невитиснутий газ з мертвого простору надходить у трубопровід 12, а по ньому до нормально закритих клапанів 13 і 15 Якщо компресор знаходиться в робочому режимі, і тиск у ресивері менше свого верхнього припустимого значення, газ із трубопроводу 12 під тиском через відкритий клапан 13 попадає в ресивер 14 Якщо компресор у результаті робота вже створив у ресивері 14 верхній припустимий тиск, то під дією цього тиску клапан 13 закривається, а клапан 15 скидання газу в атмосферу відкривається, і газ викидається в атмосферу В міру витрати газу зменшується тиск у ресивері 14, у результаті чого клапан 13 відкривається, а клапан 15 закривається, запобігаючи скидання газу в атмосферу Таким чином, запропонована корисна модель, на відміну від відомого поршневого компресора, має більшу продуктивність, оскільки дозволяє використовувати стиснений газ з мертвого простору компресора для більш швидкого досягнення в ресивері верхнього припустимого тиску і для підтримки цього тиску в процесі роботи компресора 11309 77777 Комп ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
