F04B 25/00 — Багатоступінчасті компресори, спеціально призначені для пружних текучих середовищ

Номер патенту: 114865

Опубліковано: 27.03.2017

Автори: Ільін Петро Анатолійович, Лиховид Юрій Макарович

МПК: F04B 39/00, F04B 25/00

Мітки: поршневий, компресор

Формула / Реферат:

1. Поршневий компресор, що містить щонайменше один циліндр (1) з клапанами нагнітання (2) та всмоктування (3), картер (4) з розміщеним в ньому колінчастим валом (5, 6), поршень (7), розміщений в циліндрі (1) і жорстко пов'язаний зі штоком (8), маслознімач (9), який відрізняється тим, що містить центральне колесо (10) з внутрішніми зубами (11), що нерухомо закріплене в корпусі картера (4), шестірню (12), оснащену опорним пальцем (13), яка...

Номер патенту: 114864

Опубліковано: 27.03.2017

Автори: Ільін Петро Анатолійович, Лиховид Юрій Макарович

МПК: F04B 39/00, F04B 25/00

Мітки: компресор, двоступеневий

Формула / Реферат:

1. Двоступеневий компресор, що містить щонайменше один циліндр (1) з клапанами нагнітання (2) та всмоктування (3) першого ступеня, картер (4) з розміщеним в ньому колінчастим валом (5, 6), поршень (7), розміщений в циліндрі (1) і жорстко пов'язаний зі штоком (8), маслознімач (9), розміщений спільно з газовими сальниками (10), який відрізняється тим, що, містить центральне колесо (11) з внутрішніми зубами (12), нерухомо закріплене в корпусі...

Номер патенту: 100020

Опубліковано: 12.11.2012

Автор: Федосєєв Володимир Георгійович

МПК: F01B 9/06, F04C 9/00, F04B 25/00 ...

Мітки: безшатунний, механізм

Формула / Реферат:

Безшатунний механізм, що має вал з кулею, який відрізняється тим, що вал має кільцеву канавку, площина якої нахилена під кутом 45°-50° до осі вала, причому вал з канавкою обертається на 360° і переміщує поршень в циліндрі за допомогою кульки, вісь вала співпадає з віссю поршня, від прокручування поршень стопориться кулькою, що рухається по напрямній, сусідні паралельні вали зв'язані між собою шестернями.

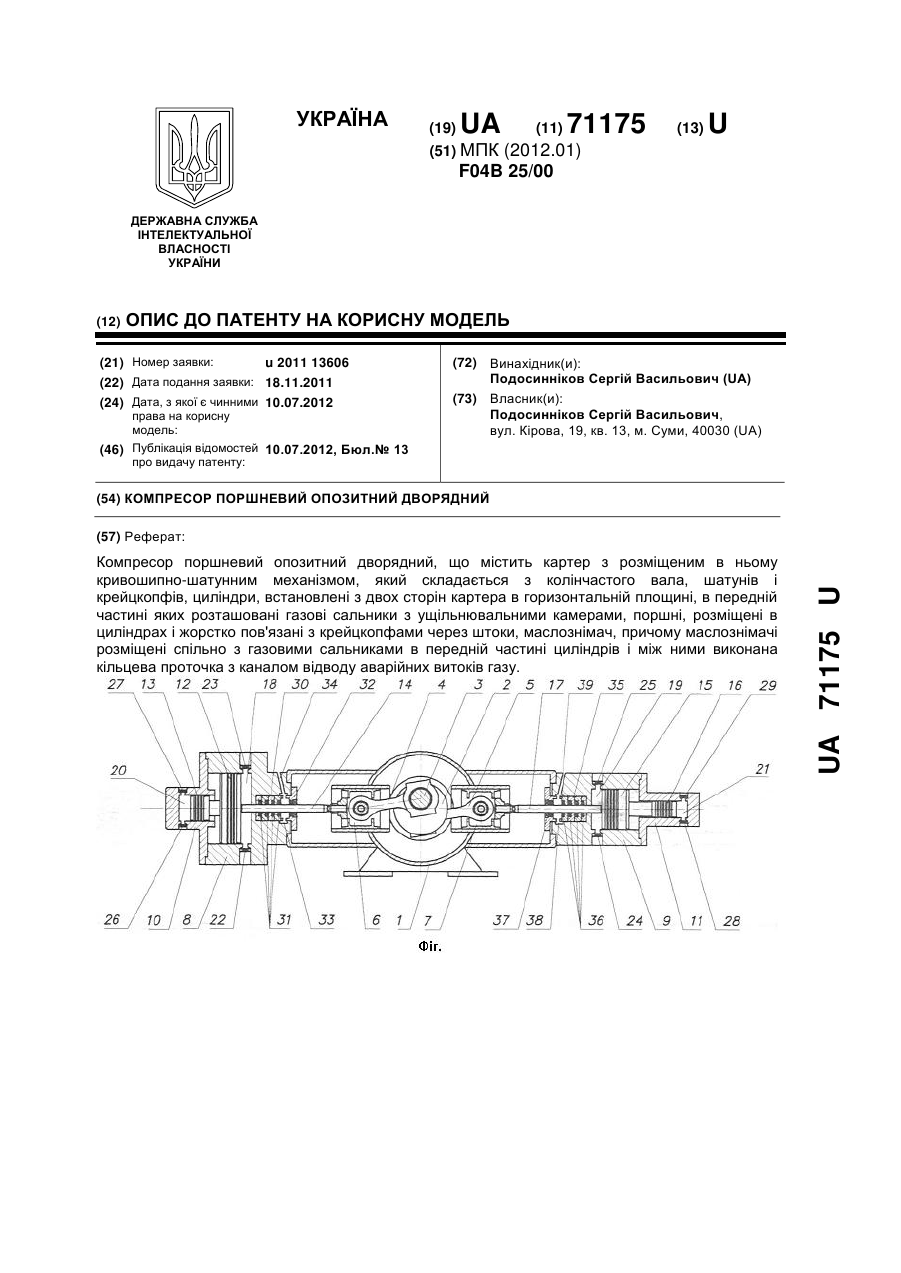

Номер патенту: 71175

Опубліковано: 10.07.2012

Автор: Подосинніков Сергій Васильович

МПК: F04B 25/00

Мітки: дворядний, компресор, поршневий, опозитний

Формула / Реферат:

1. Компресор поршневий опозитний дворядний, що містить картер з розміщеним в ньому кривошипно-шатунним механізмом, який складається з колінчастого вала, шатунів і крейцкопфів, циліндри, встановлені з двох сторін картера в горизонтальній площині, в передній частині яких розташовані газові сальники з ущільнювальними камерами, поршні, розміщені в циліндрах і жорстко пов'язані з крейцкопфами через штоки, маслознімач, який відрізняється тим, що...

Номер патенту: 51193

Опубліковано: 12.07.2010

Автор: Єрьомін Сергій Геннадійович

МПК: F04B 27/08, F04B 25/00, F04B 27/00 ...

Мітки: компресор

Формула / Реферат:

Компресор, що включає корпус, до якого прикріплені циліндри першого та другого ступенів, які містять пропускні клапани, усередині циліндрів розташовані поршні, що мають можливість здійснювати зворотно-поступальний рух, зв'язані вони шатунами з колінчатим валом, який відрізняється тим, що він додатково містить другий циліндр першого ступеня і циліндри третього, четвертого й п'ятого ступенів, при цьому колінчатий вал має дві шатунні шийки,...

Номер патенту: 87868

Опубліковано: 25.08.2009

Автор: Федосєєв Володимир Георгійович

МПК: F04B 25/00, F04C 9/00

Мітки: компресор, клапанний, двоступінчастий

Формула / Реферат:

1. Двоступінчастий клапанний компресор, що має вал з кулею з кільцевим пазом, в якому розташоване сателітне півкільце, що за допомогою кульки зв'язане з водилом вала, який обертається на 360°, а вал з кулею робить поворот на 180° і назад, який відрізняється тим, що вал з кулею виготовлений за одне ціле з гвинтом, який переміщує рухомий поршень за допомогою кульок, рухомий поршень має рухомий циліндр, в якому знаходиться нерухомий поршень,...

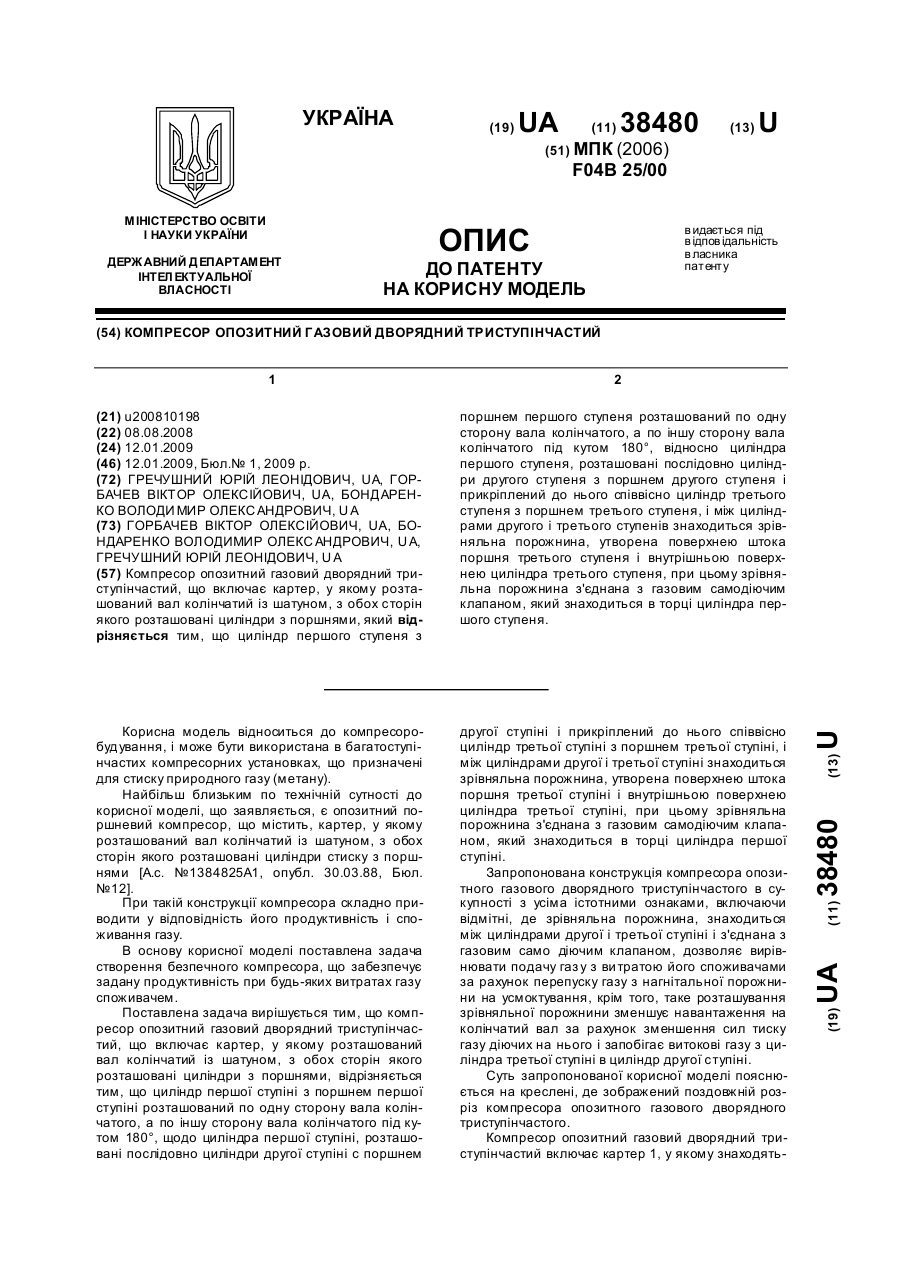

Номер патенту: 38480

Опубліковано: 12.01.2009

Автори: Гречушний Юрій Леонідович, Горбачев Віктор Олексійович, Бондаренко Володимир Олександрович

МПК: F04B 25/00

Мітки: дворядний, опозитний, триступінчастий, компресор, газовий

Формула / Реферат:

Компресор опозитний газовий дворядний триступінчастий, що включає картер, у якому розташований вал колінчатий із шатуном, з обох сторін якого розташовані циліндри з поршнями, який відрізняється тим, що циліндр першого ступеня з поршнем першого ступеня розташований по одну сторону вала колінчатого, а по іншу сторону вала колінчатого під кутом 180°, відносно циліндра першого ступеня, розташовані послідовно циліндри другого ступеня з поршнем...

Номер патенту: 69617

Опубліковано: 17.07.2006

Автори: Слатвинський Валерій Семенович, Малярчук Станіслав Арсентійович, Шевченко Юлія Петрівна

МПК: F04B 25/00

Мітки: циліндропоршневий, блок, диференціальний, компресора

Формула / Реферат:

Спосіб лікування дітей з патологією щитовидної залози на санаторно-курортному етапі шляхом призначення дієти з включенням морепродуктів, проведення ентеросорбції, щадної кліматотерапії, а також санації осередків хронічної інфекції, ЛФК, синглетно-кисневої терапії, лікувальних ванн та ароматерапії, який відрізняється тим, що додатково використовують антигомотоксичний препарат Thyreoidea compositum, який вводять внутрішньом'язово у дозі 2,2мл...

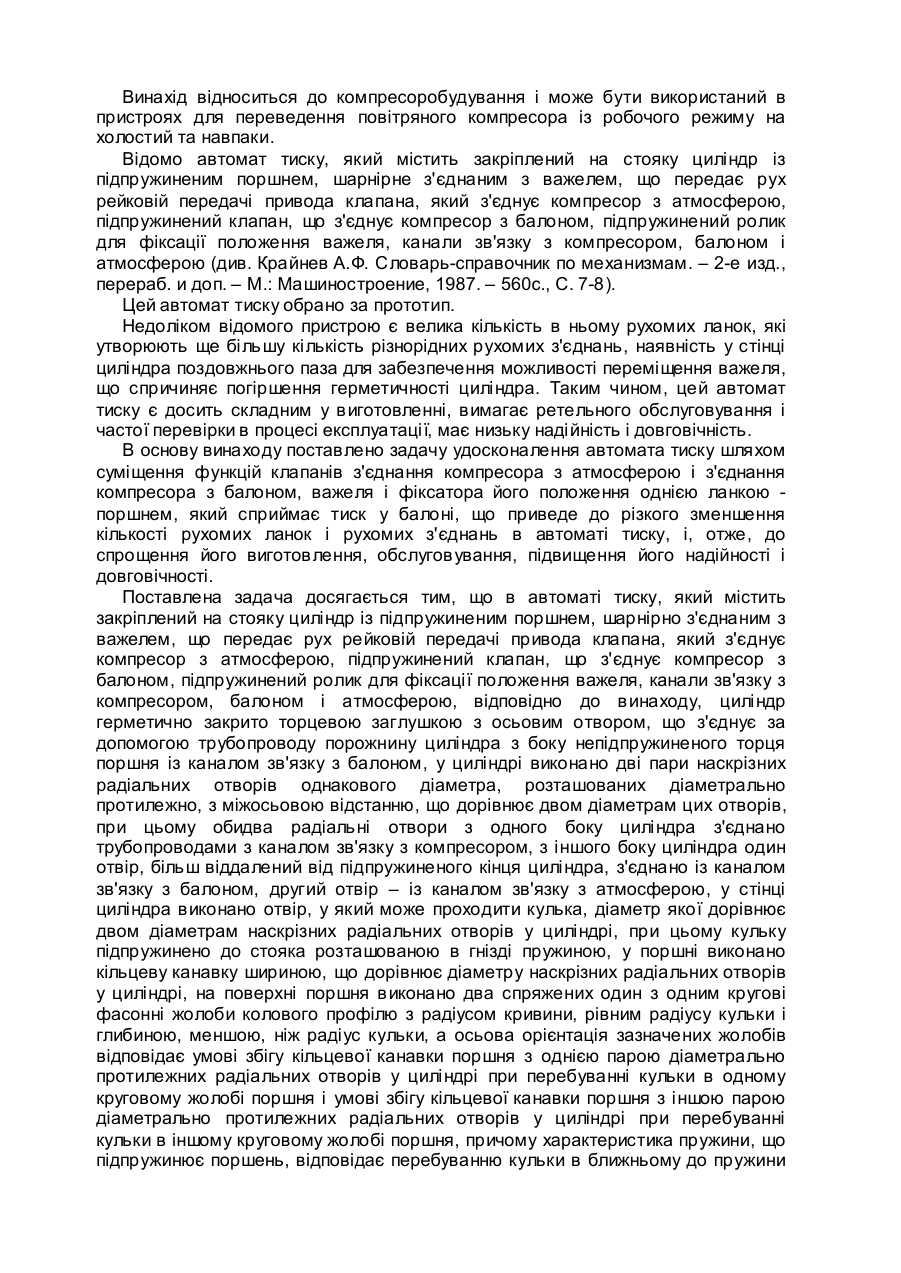

Номер патенту: 65192

Опубліковано: 15.03.2004

Автори: Ахтямов Альберт Мінахметович, Коміссаров Сергій Сергійович

МПК: F04B 25/00

Мітки: тиску, автомат

Формула / Реферат:

Автомат тиску, який містить закріплений на стояку циліндр із підпружиненим поршнем, шарнірно з'єднаним з важелем, що передає рух рейковій передачі приводу клапана, який з'єднує компресор з атмосферою, підпружинений клапан, що з'єднує компресор з балоном, підпружинений ролик для фіксації положення важеля, канали зв'язку з компресором, балоном і атмосферою, який відрізняється тим, що циліндр герметично закрито торцевою заглушкою з осьовим...

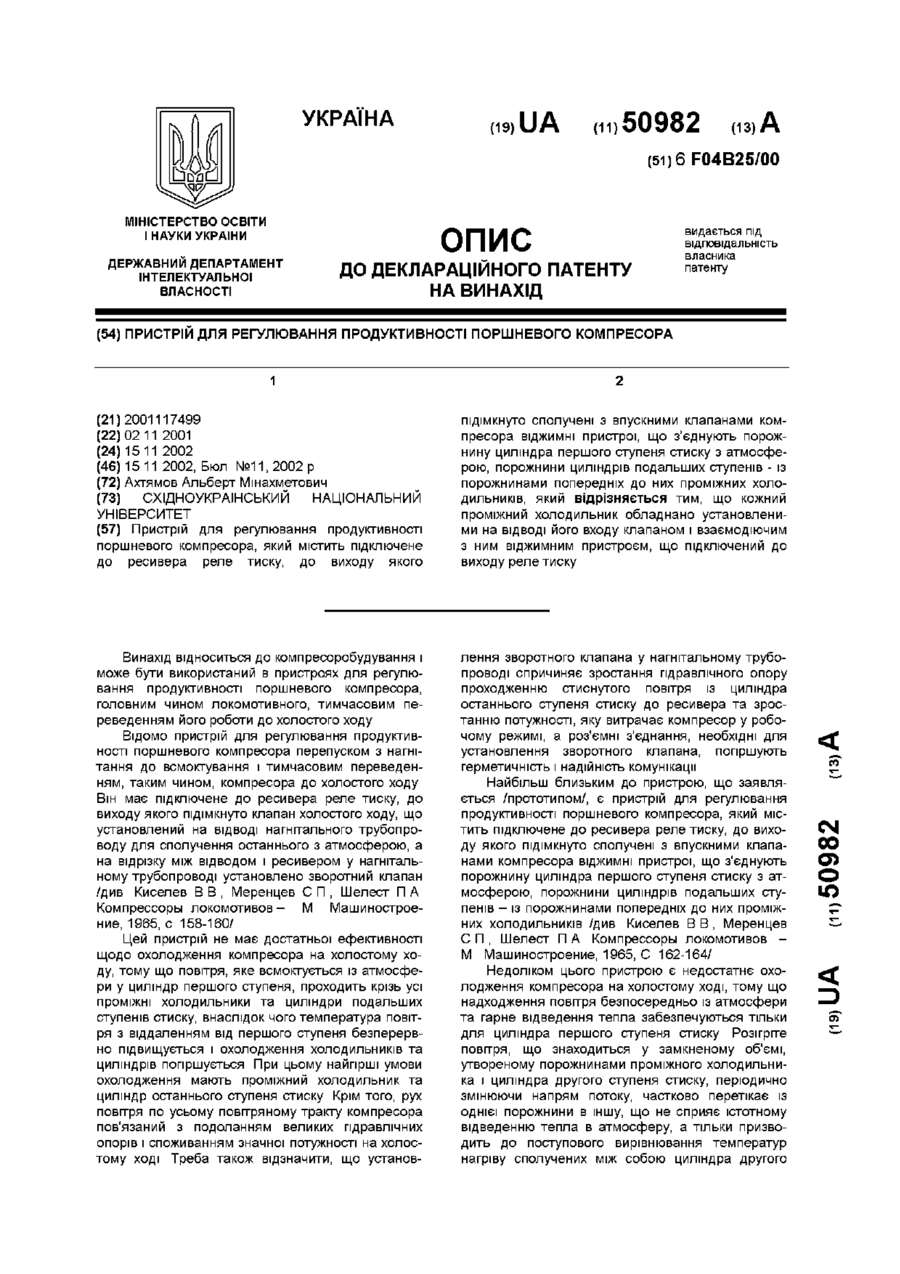

Номер патенту: 50982

Опубліковано: 15.11.2002

Автор: Ахтямов Альберт Мінахметович

МПК: F04B 25/00

Мітки: пристрій, поршневого, продуктивності, регулювання, компресора

Формула / Реферат:

Пристрій для регулювання продуктивності поршневого компресора, який містить підключене до ресивера реле тиску, до виходу якого підімкнуто сполучені з впускними клапанами компресора віджимні пристрої, що з’єднують порожнину циліндра першого ступеня стиску з атмосферою, порожнини циліндрів подальших ступенів - із порожнинами попередніх до них проміжних холодильників, який відрізняється тим, що кожний проміжний холодильник обладнано...

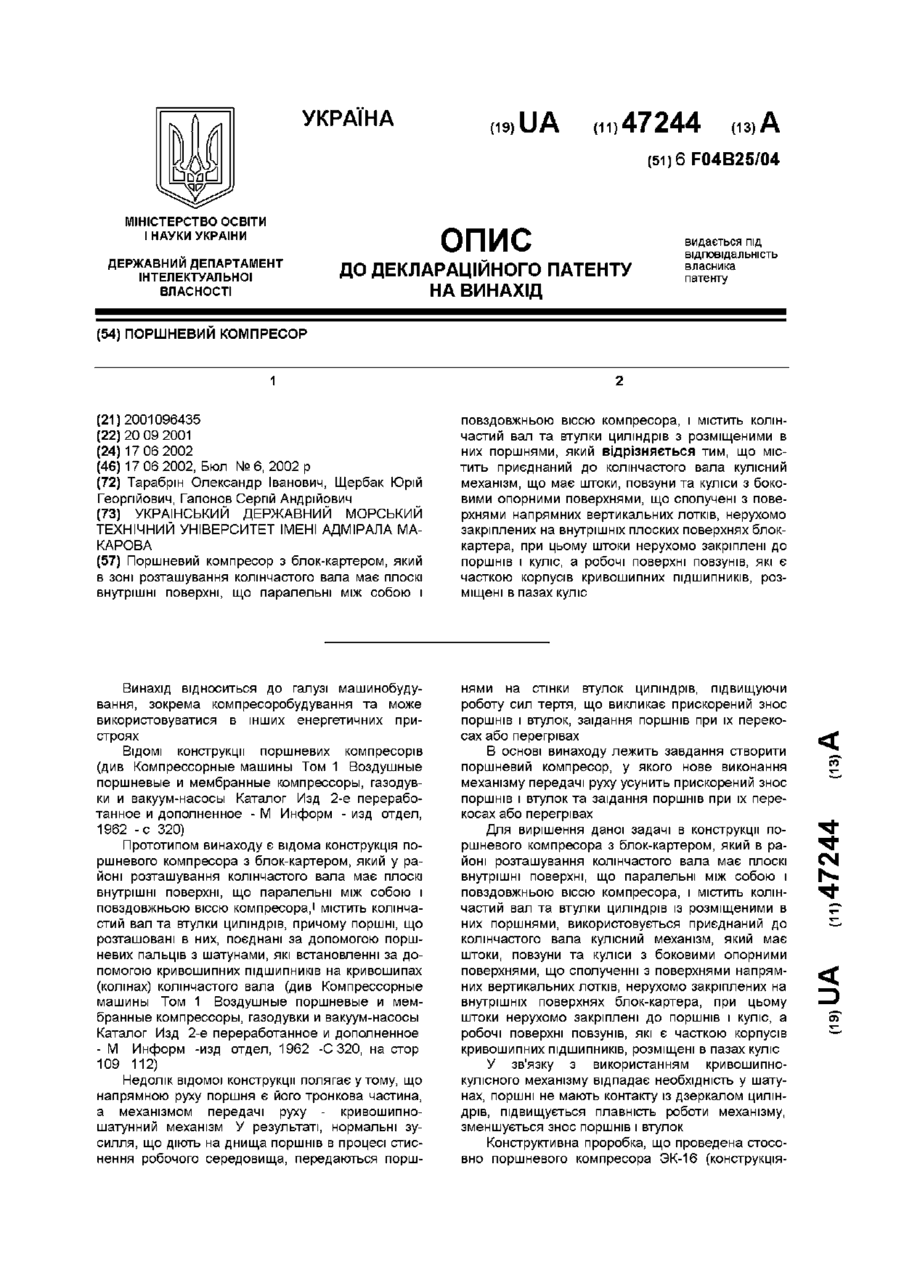

Номер патенту: 47244

Опубліковано: 17.06.2002

Автори: Гапонов Сергій Андрійович, Щербак Юрій Георгійович, Тарабрін Олександр Іванович

МПК: F04B 25/00

Мітки: компресор, поршневий

Формула / Реферат:

Поршневий компресор з блок-картером, який в зоні розташування колінчастого вала має плоскі внутрішні поверхні, що паралельні між собою і повздовжньою віссю компресора, і містить колінчастий вал та втулки циліндрів з розміщеними в них поршнями, який відрізняється тим, що містить приєднаний до колінчастого вала кулісний механізм, що має штоки, повзуни та куліси з боковими опорними поверхнями, що сполучені з поверхнями напрямних вертикальних...
