Компресор поршневий

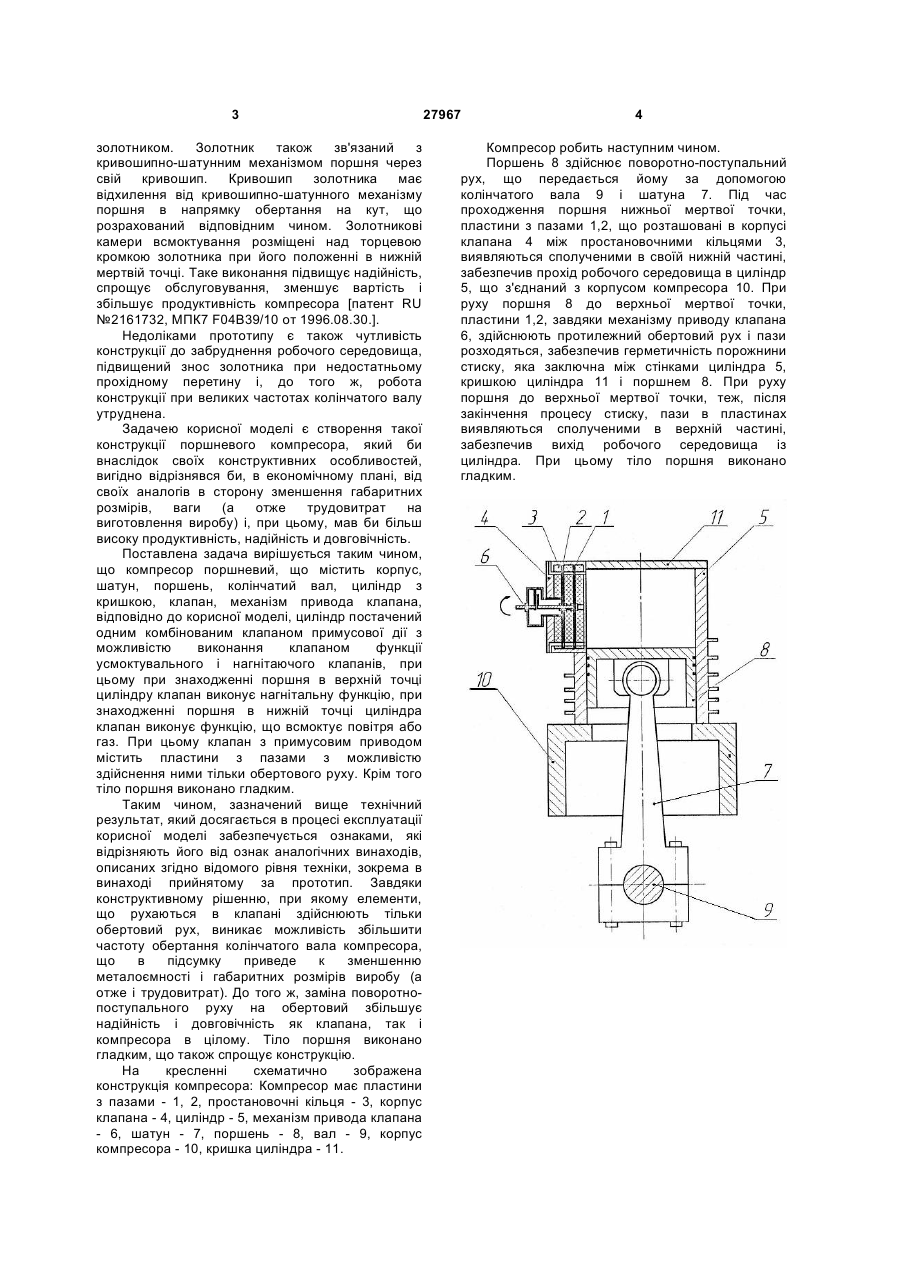

1. Компресор поршневий, що містить корпус, шатун, поршень, колінчатий вал, циліндр з кришкою, клапан, механізм приводу клапана, який відрізняється тим, що циліндр оснащений одним комбінованим клапаном примусової дії з можливістю виконання клапаном функції 3 золотником. Золотник також зв'язаний з кривошипно-шатунним механізмом поршня через свій кривошип. Кривошип золотника має відхилення від кривошипно-шатунного механізму поршня в напрямку обертання на кут, що розрахований відповідним чином. Золотникові камери всмоктування розміщені над торцевою кромкою золотника при його положенні в нижній мертвій точці. Таке виконання підвищує надійність, спрощує обслуговування, зменшує вартість і збільшує продуктивність компресора [патент RU №2161732, МПК7 F04B39/10 от 1996.08.30.]. Недоліками прототипу є також чутливість конструкції до забруднення робочого середовища, підвищений знос золотника при недостатньому прохідному перетину і, до того ж, робота конструкції при великих частотах колінчатого валу утруднена. Задачею корисної моделі є створення такої конструкції поршневого компресора, який би внаслідок своїх конструктивних особливостей, вигідно відрізнявся би, в економічному плані, від своїх аналогів в сторону зменшення габаритних розмірів, ваги (а отже трудовитрат на виготовлення виробу) і, при цьому, мав би більш високу продуктивність, надійність и довговічність. Поставлена задача вирішується таким чином, що компресор поршневий, що містить корпус, шатун, поршень, колінчатий вал, циліндр з кришкою, клапан, механізм привода клапана, відповідно до корисної моделі, циліндр постачений одним комбінованим клапаном примусової дії з можливістю виконання клапаном функції усмоктувального і нагнітаючого клапанів, при цьому при знаходженні поршня в верхній точці циліндру клапан виконує нагнітальну функцію, при знаходженні поршня в нижній точці циліндра клапан виконує функцію, що всмоктує повітря або газ. При цьому клапан з примусовим приводом містить пластини з пазами з можливістю здійснення ними тільки обертового руху. Крім того тіло поршня виконано гладким. Таким чином, зазначений вище технічний результат, який досягається в процесі експлуатації корисної моделі забезпечується ознаками, які відрізняють його від ознак аналогічних винаходів, описаних згідно відомого рівня техніки, зокрема в винаході прийнятому за прототип. Завдяки конструктивному рішенню, при якому елементи, що рухаються в клапані здійснюють тільки обертовий рух, виникає можливість збільшити частоту обертання колінчатого вала компресора, що в підсумку приведе к зменшенню металоємності і габаритних розмірів виробу (а отже і трудовитрат). До того ж, заміна поворотнопоступального руху на обертовий збільшує надійність і довговічність як клапана, так і компресора в цілому. Тіло поршня виконано гладким, що також спрощує конструкцію. На кресленні схематично зображена конструкція компресора: Компресор має пластини з пазами - 1, 2, простановочні кільця - 3, корпус клапана - 4, циліндр - 5, механізм привода клапана - 6, шатун - 7, поршень - 8, вал - 9, корпус компресора - 10, кришка циліндра - 11. 27967 4 Компресор робить наступним чином. Поршень 8 здійснює поворотно-поступальний рух, що передається йому за допомогою колінчатого вала 9 і шатуна 7. Під час проходження поршня нижньої мертвої точки, пластини з пазами 1,2, що розташовані в корпусі клапана 4 між простановочними кільцями 3, виявляються сполученими в своїй нижній частині, забезпечив прохід робочого середовища в циліндр 5, що з'єднаний з корпусом компресора 10. При руху поршня 8 до верхньої мертвої точки, пластини 1,2, завдяки механізму приводу клапана 6, здійснюють протилежний обертовий рух і пази розходяться, забезпечив герметичність порожнини стиску, яка заключна між стінками циліндра 5, кришкою циліндра 11 і поршнем 8. При руху поршня до верхньої мертвої точки, теж, після закінчення процесу стиску, пази в пластинах виявляються сполученими в верхній частині, забезпечив вихід робочого середовища із циліндра. При цьому тіло поршня виконано гладким.
