Гідророзподільний патрон

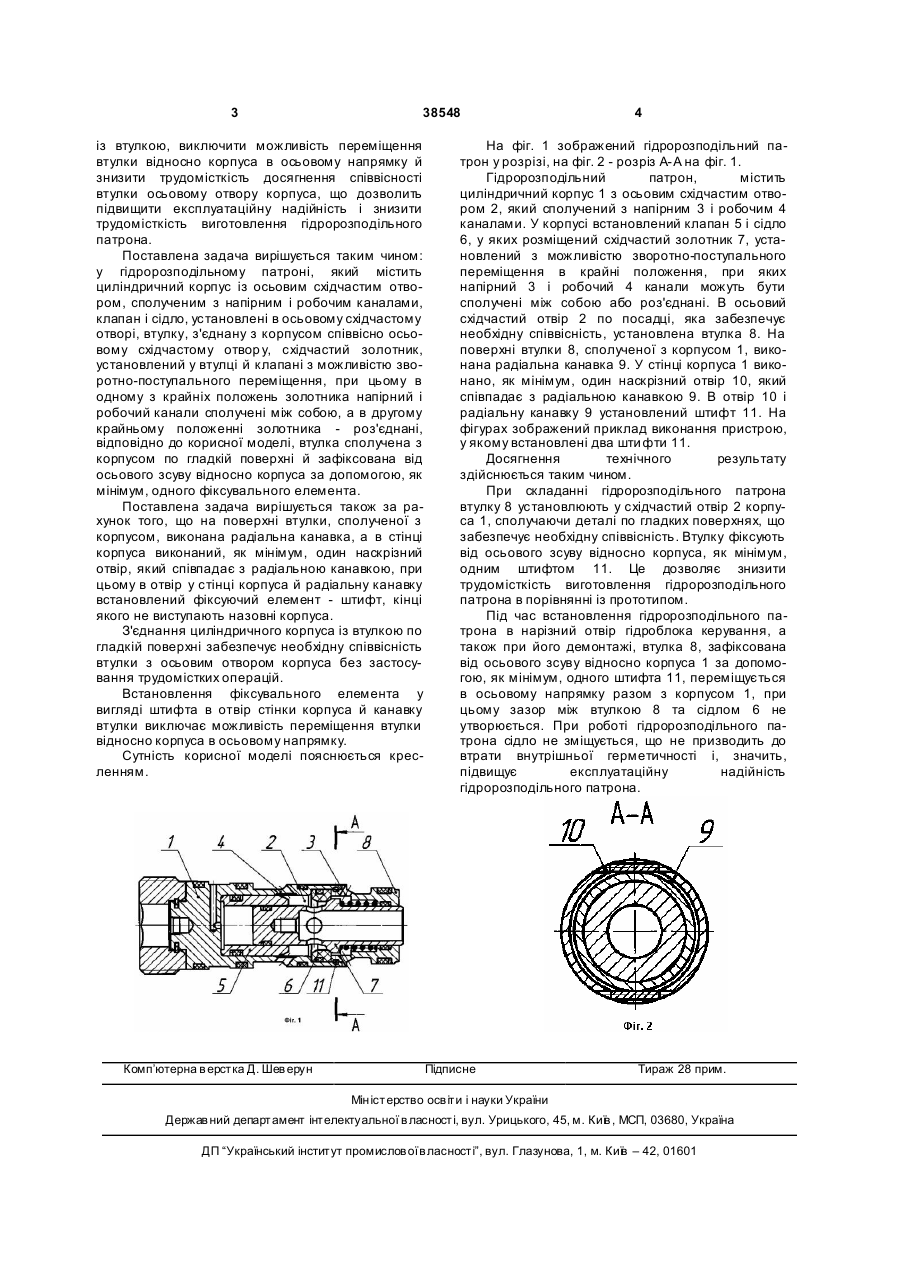

1. Гідророзподільний патрон, який містить циліндричний корпус із осьовим східчастим отвором, сполученим з напірним і робочим каналами, клапан і сідло, установлені в осьовому східчастому отворі, втулку, з'єднану з корпусом співвісно осьо U 1 3 38548 із втулкою, виключити можливість переміщення втулки відносно корпуса в осьовому напрямку й знизити трудомісткість досягнення співвісності втулки осьовому отвору корпуса, що дозволить підвищити експлуатаційну надійність і знизити трудомісткість виготовлення гідророзподільного патрона. Поставлена задача вирішується таким чином: у гідророзподільному патроні, який містить циліндричний корпус із осьовим східчастим отвором, сполученим з напірним і робочим каналами, клапан і сідло, установлені в осьовому східчастому отворі, втулку, з'єднану з корпусом співвісно осьовому східчастому отвор у, східчастий золотник, установлений у втулці й клапані з можливістю зворотно-поступального переміщення, при цьому в одному з крайніх положень золотника напірний і робочий канали сполучені між собою, а в другому крайньому положенні золотника - роз'єднані, відповідно до корисної моделі, втулка сполучена з корпусом по гладкій поверхні й зафіксована від осьового зсуву відносно корпуса за допомогою, як мінімум, одного фіксувального елемента. Поставлена задача вирішується також за рахунок того, що на поверхні втулки, сполученої з корпусом, виконана радіальна канавка, а в стінці корпуса виконаний, як мінімум, один наскрізний отвір, який співпадає з радіальною канавкою, при цьому в отвір у стінці корпуса й радіальну канавку встановлений фіксуючий елемент - штифт, кінці якого не виступають назовні корпуса. З'єднання циліндричного корпуса із втулкою по гладкій поверхні забезпечує необхідну співвісність втулки з осьовим отвором корпуса без застосування трудомістких операцій. Встановлення фіксувального елемента у вигляді штифта в отвір стінки корпуса й канавку втулки виключає можливість переміщення втулки відносно корпуса в осьовому напрямку. Сутність корисної моделі пояснюється кресленням. Комп’ютерна в ерстка Д. Шев ерун 4 На фіг. 1 зображений гідророзподільний патрон у розрізі, на фіг. 2 - розріз А-А на фіг. 1. Гідророзподільний патрон, містить циліндричний корпус 1 з осьовим східчастим отвором 2, який сполучений з напірним 3 і робочим 4 каналами. У корпусі встановлений клапан 5 і сідло 6, у яких розміщений східчастий золотник 7, установлений з можливістю зворотно-поступального переміщення в крайні положення, при яких напірний 3 і робочий 4 канали можуть бути сполучені між собою або роз'єднані. В осьовий східчастий отвір 2 по посадці, яка забезпечує необхідну співвісність, установлена втулка 8. На поверхні втулки 8, сполученої з корпусом 1, виконана радіальна канавка 9. У стінці корпуса 1 виконано, як мінімум, один наскрізний отвір 10, який співпадає з радіальною канавкою 9. В отвір 10 і радіальну канавку 9 установлений штифт 11. На фігурах зображений приклад виконання пристрою, у якому встановлені два шти фти 11. Досягнення технічного результату здійснюється таким чином. При складанні гідророзподільного патрона втулку 8 установлюють у східчастий отвір 2 корпуса 1, сполучаючи деталі по гладких поверхнях, що забезпечує необхідну співвісність. Втулку фіксують від осьового зсуву відносно корпуса, як мінімум, одним штифтом 11. Це дозволяє знизити трудомісткість виготовлення гідророзподільного патрона в порівнянні із прототипом. Під час встановлення гідророзподільного патрона в нарізний отвір гідроблока керування, а також при його демонтажі, втулка 8, зафіксована від осьового зсуву відносно корпуса 1 за допомогою, як мінімум, одного штифта 11, переміщується в осьовому напрямку разом з корпусом 1, при цьому зазор між втулкою 8 та сідлом 6 не утворюється. При роботі гідророзподільного патрона сідло не зміщується, що не призводить до втрати внутрішньої герметичності і, значить, підвищує експлуатаційну надійність гідророзподільного патрона. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
