Генератор електричних зарядів
Номер патенту: 38606
Опубліковано: 12.01.2009
Автори: Філімонов Сергій Олександрович, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
Формула / Реферат
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої пластини, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що триморфний п'єзоелемент виконаний у вигляді маятника, що одним кінцем закріплений на основі, а на іншому кінці розташована інерційна маса, при цьому на основі в площині руху маятника закріплено стопори.
Текст

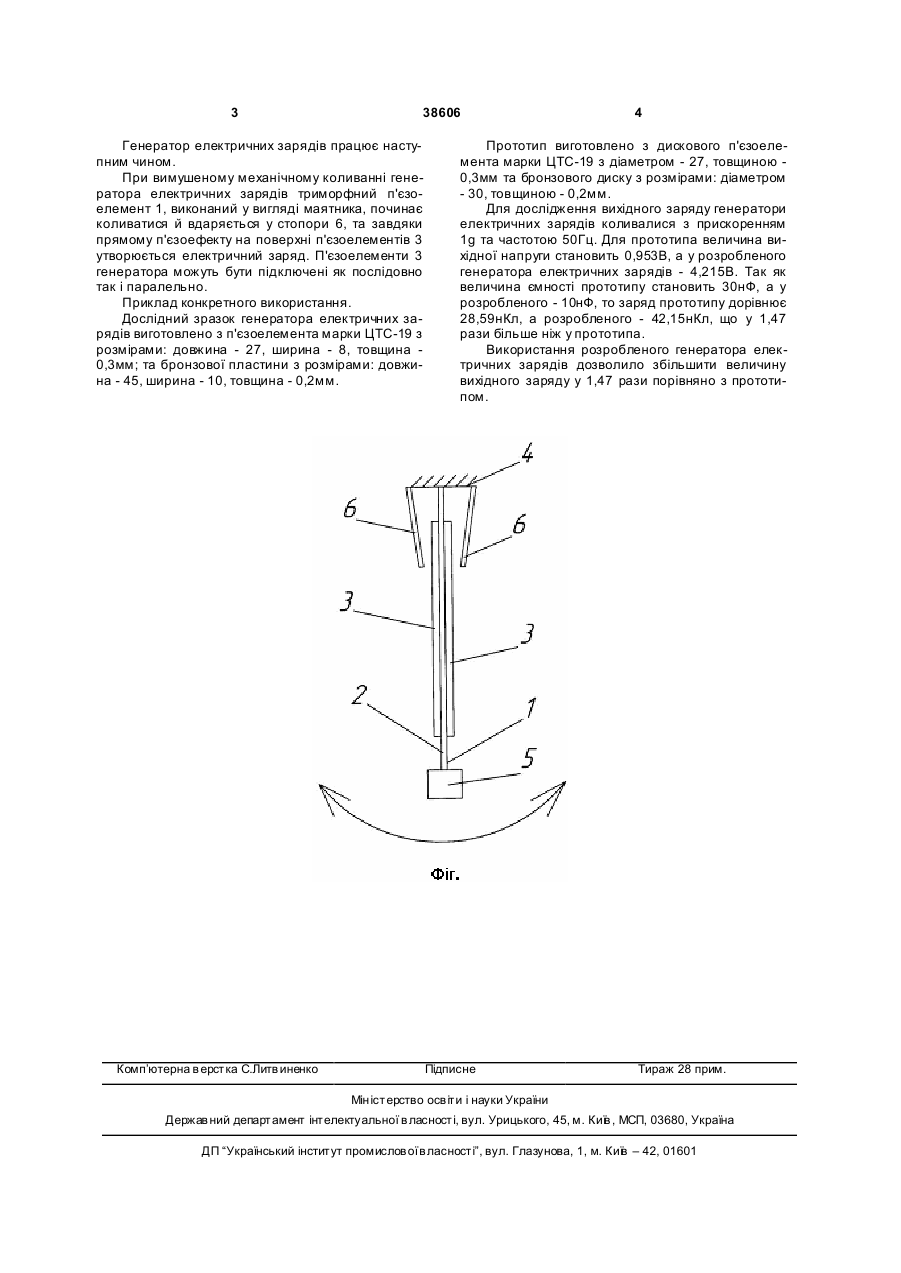

Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з ме 3 38606 Генератор електричних зарядів працює наступним чином. При вимушеному механічному коливанні генератора електричних зарядів триморфний п'єзоелемент 1, виконаний у вигляді маятника, починає коливатися й вдаряється у стопори 6, та завдяки прямому п'єзоефекту на поверхні п'єзоелементів 3 утворюється електричний заряд. П'єзоелементи 3 генератора можуть бути підключені як послідовно так і паралельно. Приклад конкретного використання. Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелемента марки ЦТС-19 з розмірами: довжина - 27, ширина - 8, товщина 0,3мм; та бронзової пластини з розмірами: довжина - 45, ширина - 10, товщина - 0,2мм. Комп’ютерна в ерстка С.Литв иненко 4 Прототип виготовлено з дискового п'єзоелемента марки ЦТС-19 з діаметром - 27, товщиною 0,3мм та бронзового диску з розмірами: діаметром - 30, товщиною - 0,2мм. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 0,953В, а у розробленого генератора електричних зарядів - 4,215В. Так як величина ємності прототипу становить 30нФ, а у розробленого - 10нФ, то заряд прототипу дорівнює 28,59нКл, а розробленого - 42,15нКл, що у 1,47 рази більше ніж у прототипа. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,47 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of electric charges
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Filimonov Serhii Oleksandrovych
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Филимонов Сергей Александрович
МПК / Мітки
МПК: G21H 1/00, H02N 11/00, H02N 1/00, H02N 2/18
Мітки: зарядів, генератор, електричних
