Генератор електричних зарядів
Номер патенту: 38607
Опубліковано: 12.01.2009
Автори: Базіло Костянтин Вікторович, Філімонов Сергій Олександрович, Шарапов Валерій Михайлович
Формула / Реферат
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої пластини, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що триморфний п'єзоелемент виконаний у вигляді маятника, причому маятник закріплений на осі, яка вільно рухається в опорах, при цьому інерційна маса закріплена на більшій частині маятника, а коливання меншої частини маятника обмежується стопорами.
Текст

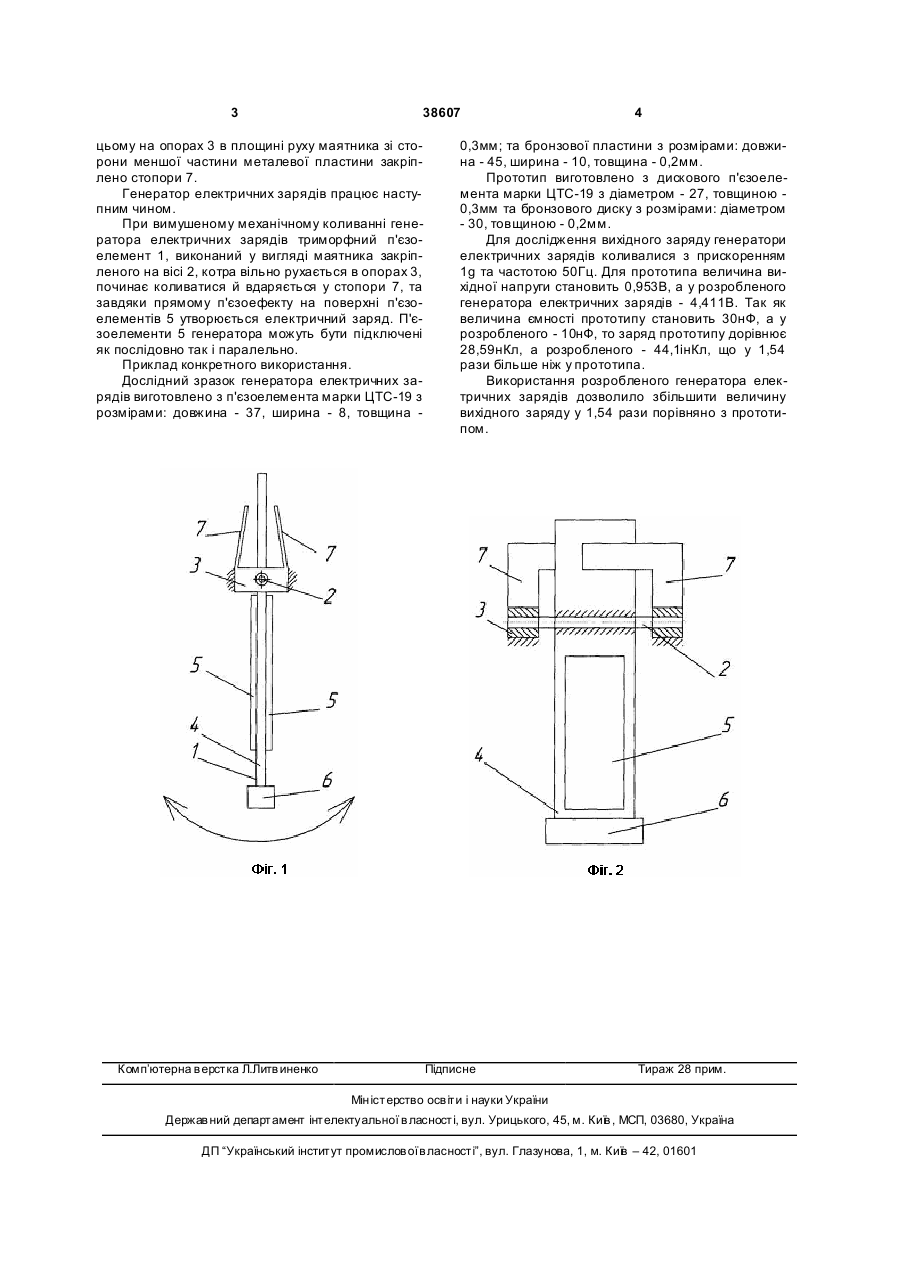

Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з ме 3 38607 цьому на опорах 3 в площині руху маятника зі сторони меншої частини металевої пластини закріплено стопори 7. Генератор електричних зарядів працює наступним чином. При вимушеному механічному коливанні генератора електричних зарядів триморфний п'єзоелемент 1, виконаний у вигляді маятника закріпленого на вісі 2, котра вільно рухається в опорах 3, починає коливатися й вдаряється у стопори 7, та завдяки прямому п'єзоефекту на поверхні п'єзоелементів 5 утворюється електричний заряд. П'єзоелементи 5 генератора можуть бути підключені як послідовно так і паралельно. Приклад конкретного використання. Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелемента марки ЦТС-19 з розмірами: довжина - 37, ширина - 8, товщина Комп’ютерна в ерстка Л.Литв иненко 4 0,3мм; та бронзової пластини з розмірами: довжина - 45, ширина - 10, товщина - 0,2мм. Прототип виготовлено з дискового п'єзоелемента марки ЦТС-19 з діаметром - 27, товщиною 0,3мм та бронзового диску з розмірами: діаметром - 30, товщиною - 0,2мм. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 0,953В, а у розробленого генератора електричних зарядів - 4,411В. Так як величина ємності прототипу становить 30нФ, а у розробленого - 10нФ, то заряд прототипу дорівнює 28,59нКл, а розробленого - 44,1інКл, що у 1,54 рази більше ніж у прототипа. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,54 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of electrical charges
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Filimonov Serhii Oleksandrovych
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Филимонов Сергей Александрович
МПК / Мітки
МПК: G21H 1/00, H02N 1/00, H02M 11/00, H02N 2/18
Мітки: генератор, електричних, зарядів
Код посилання
<a href="https://ua.patents.su/2-38607-generator-elektrichnikh-zaryadiv.html" target="_blank" rel="follow" title="База патентів України">Генератор електричних зарядів</a>
Генератор електричних зарядів
Номер патенту: 38606
Опубліковано: 12.01.2009
Автори: Шарапов Валерій Михайлович, Філімонов Сергій Олександрович, Базіло Костянтин Вікторович
МПК: G21H 1/00, H02N 11/00, H02N 1/00, H02N 2/18
Мітки: електричних, генератор, зарядів
Формула / Реферат:
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої пластини, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що триморфний п'єзоелемент виконаний у вигляді маятника, що одним кінцем закріплений на основі, а на іншому кінці розташована інерційна маса, при цьому на основі в площині руху маятника закріплено стопори.
Генератор електричних зарядів
Номер патенту: 37877
Опубліковано: 10.12.2008
Автори: Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Філімонов Сергій Олександрович
МПК: G21H 1/00, H02N 1/00, H02N 2/18, H02M 11/00
Мітки: електричних, зарядів, генератор
Формула / Реферат:
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої дискової пластини, закріпленої по периметру, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що в генератор введено додатковий пружний елемент.
Генератор електричних зарядів
Номер патенту: 38604
Опубліковано: 12.01.2009
Автори: Шарапов Валерій Михайлович, Філімонов Сергій Олександрович, Базіло Костянтин Вікторович
Мітки: електричних, генератор, зарядів
Формула / Реферат:
Генератор електричних зарядів, що містить біморфний п'єзоелемент, який складається з металевого диска, закріпленого по осі, і дискового п'єзоелемента, та інерційну масу, яка рівномірно розташована по периферії металевого диска, який відрізняється тим, що в генератор введено додаткові пружні елементи.
Спосіб генерування електричних зарядів
Номер патенту: 70485
Опубліковано: 15.10.2004
Автор: Шафоростов Володимир Якович
МПК: H02M 3/04
Мітки: спосіб, електричних, зарядів, генерування
Формула / Реферат:
Спосіб генерування електричних зарядів, де іони в електроліті пропускають через капіляри в мембранах й відбирають утворені заряди, який відрізняється тим, що пропускають під тиском через капіляри в мембранах чи електродах електролітичного генератора в кожну сторону іони одного знака, розділяють у просторі різнойменні заряди, і відбирають об’ємні заряди, що утворилися, в зовнішній ланцюг чи пропускають розряди через електроліт, розбиваючи при...
Спосіб відводу електричних зарядів
Номер патенту: 63152
Опубліковано: 15.01.2004
Автори: Моргун Борис Олексійович, Бірюков Борис Миколайович
МПК: B60R 16/06, H05F 3/00
Мітки: електричних, зарядів, спосіб, відводу
Формула / Реферат:
Спосіб відводу електричних зарядів з корпуса автомобіля, що рухається, який використовує струмопровідний елемент, що періодично замикає корпус на землю, який відрізняється тим, що як струмопровідний елемент застосовують струмінь струмопровідної рідини, направляючи її на протектор колеса автомобіля з боку напрямку його руху.
