Установка для підготовки виробів із тканини до прання із застосуванням ультразвукових промислових пральних машин у пральнях

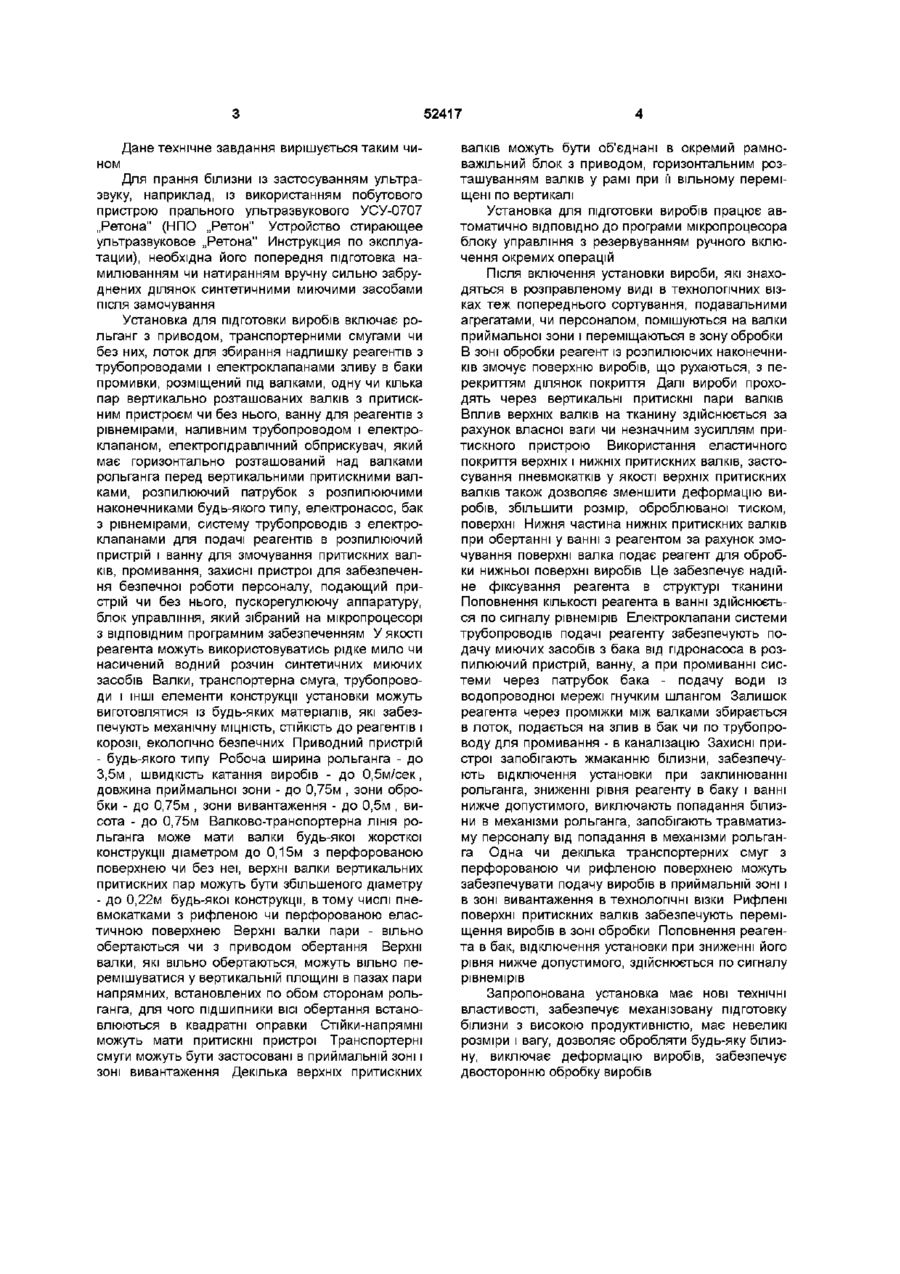

Установка для підготовки виробів із тканини до прання із застосуванням ультразвукових промислових пральних машин в пральнях, що містить рольганг з приводом, яка відрізняється тим, що містить обладнання рольганга, що має одну чи декілька пар притискних валків, бак, гідронасос, трубопровід подачі реагенту, містить подавальні агрегати або не містить їх, містить блок управління, зібраний на мікропроцесорі з ВІДПОВІДНИМ програмним забезпеченням, пускорегулювальну апаратуру, пристрої безпеки, містить притискний пристрій або не містить його, містить верхні притискні валки - пневмокотки, поверхні притискних валків еластичні перфоровані чи рифлені, рівнеміри мінімального і максимального рівня реагенту у баці і ванні, ванну для реагенту з наливним і зливним трубопроводами, електроклапани трубопроводів подачі реагенту в розпилюючий пристрій, наливного в ванну для реагенту, зливного із лотка, промивного із лотка в каналізацію, лоток під валками рольганга для збору залишку реагенту, патрубок бака з гнучким шлангом для періодичного підключення до водопровідної мережі, верхні притискні валки, що вільно обертаються, важільнорамний блок верхніх притискних валків з приводом чи без нього, вертикальні стійки з напрямними і переміщуваними в них квадратними оправками ПІДШИПНИКІВ осей обертання верхніх притискних валків для забезпечення їх вільного переміщення у вертикальній площині, транспортерні смуги в зонах приймальній і вивантаження, горизонтально розташований над валками рольганга розпилюючий патрубок з наконечниками будь-якого типу Винахід належить до галузі прання білизни і призначений для механізованої підготовки поверхні виробів із тканини шляхом змочування миючими засобами до прання з використанням ультразвукових промислових пральних машин і установок у пральнях ВІДОМІ різні пристрої для обробки поверхні виробів із тканини і інших матеріалів (далі - виробів) прокочуванням і обприскуванням установки для фарбування, шліхтування, просочення, сушіння і прасування, металопрокату, при цьому здійснюється перемотування гладкої тканини з рулона на рулон, покриття поверхні різними матеріалами, проходження виробів в зоні обробки через валки, які стискують матеріал (Кошка А П , Бринза В Н Оборудование цехов холодной прокатки - М Металлургия, 1964 - С 208, Окраска металлических поверхностей ОПТРМ 7312 010-78, 6-е изд - М Химия, 1978 - С 368, Бриллиант О А и др Окрашивание и декорирование полимерных материалов -К Техника, 1973 - С 194, Каталог оборудования для предприятий химической чистки одежды и стирки белья, рекомендуемого к приме нению на предприятиях Минбыта УССР Ч 2 Оборудование зарубежного производства для предприятий химчистки одежды и стирки белья - К Минбыт УССР, 1989 - Л 110, Гордеев В А и др Ткачество - М Легкая индустрия, 1970 - С 584, Майзель М М Основы автоматизации производственных процессов в легкой промышленности М Машиностроение, 1964 - С 324, БСЭ, т 18 3-е изд - М Советская энциклопедия, 1974 - С 632) У якості прототипу може бути прийнятий рольганг (Политехнический словарь 3-е изд - М Советская энциклопедия, 1989 - С 656) Недоліками аналога і прототипу являється неможливість обробки нерулонних фасонних виробів із тканини, висока швидкість катання (переміщення) виробів, складність і дорожнеча конструкції, значна механічна деформація виробів, незначний залишок вологи в тканині Технічним завданням винаходу являється забезпечення нескладної, недорогої, ефективної, механізованої підготовки виробів до прання шляхом змочування їх поверхні реагентами для виведення забруднень ю 52417 ном Дане технічне завдання вирішується таким чи Для прання білизни із застосуванням ультразвуку, наприклад, із використанням побутового пристрою прального ультразвукового УСУ-0707 „Ретона" (НПО „Ретон" Устройство стирающее ультразвуковое „Ретона" Инструкция по эксплуатации), необхідна його попередня підготовка намилюванням чи натиранням вручну сильно забруднених ділянок синтетичними миючими засобами після замочування Установка для підготовки виробів включає рольганг з приводом, транспортерними смугами чи без них, лоток для збирання надлишку реагентів з трубопроводами і електроклапанами зливу в баки промивки, розміщений під валками, одну чи кілька пар вертикально розташованих валків з притискним пристроєм чи без нього, ванну для реагентів з рівнемірами, наливним трубопроводом і електроклапаном, електрогідравлічний обприскувач, який має горизонтально розташований над валками рольганга перед вертикальними притискними валками, розпилюючий патрубок з розпилюючими наконечниками будь-якого типу, електронасос, бак з рівнемірами, систему трубопроводів з електроклапанами для подачі реагентів в розпилюючий пристрій і ванну для змочування притискних валків, промивання, захисні пристрої для забезпечення безпечної роботи персоналу, подающий пристрій чи без нього, пускорегулюючу аппаратуру, блок управління, який зібраний на мікропроцесорі з ВІДПОВІДНИМ програмним забезпеченням У якості реагента можуть використовуватись рідке мило чи насичений водний розчин синтетичних миючих засобів Валки, транспортерна смуга, трубопроводи і ІНШІ елементи конструкції установки можуть виготовлятися із будь-яких матеріалів, які забезпечують механічну МІЦНІСТЬ, СТІЙКІСТЬ ДО реагентів і корозії, екологічно безпечних Приводний пристрій - будь-якого типу Робоча ширина рольганга - до 3,5м , швидкість катання виробів - до 0,5м/сек, довжина приймальної зони - до 0,75м , зони обробки - до 0,75м , зони вивантаження - до 0,5м , висота - до 0,75м Валково-транспортерна ЛІНІЯ рольганга може мати валки будь-якої жорсткої конструкції діаметром до 0,15м з перфорованою поверхнею чи без неї, верхні валки вертикальних притискних пар можуть бути збільшеного діаметру - до 0,22м будь-якої конструкції, в тому числі пневмокатками з рифленою чи перфорованою еластичною поверхнею Верхні валки пари - вільно обертаються чи з приводом обертання Верхні валки, які вільно обертаються, можуть вільно перемішуватися у вертикальній площині в пазах пари напрямних, встановлених по обом сторонам рольганга, для чого підшипники ВІСІ обертання встановлюються в квадратні оправки Стійки-напрямні можуть мати притискні пристрої Транспортерні смуги можуть бути застосовані в приймальній зоні і зоні вивантаження Декілька верхніх притискних валків можуть бути об'єднані в окремий рамноважільний блок з приводом, горизонтальним розташуванням валків у рамі при її вільному переміщені по вертикалі Установка для підготовки виробів працює автоматично ВІДПОВІДНО до програми мікропроцесора блоку управління з резервуванням ручного включення окремих операцій Після включення установки вироби, які знаходяться в розправленому виді в технологічних візках теж попереднього сортування, подавальними агрегатами, чи персоналом, помішуються на валки приймальної зони і переміщаються в зону обробки В зоні обробки реагент із розпилюючих наконечників змочує поверхню виробів, що рухаються, з перекриттям ділянок покриття Далі вироби проходять через вертикальні притискні пари валків Вплив верхніх валків на тканину здійснюється за рахунок власної ваги чи незначним зусиллям притискного пристрою Використання еластичного покриття верхніх і нижніх притискних валків, застосування пневмокатків у якості верхніх притискних валків також дозволяє зменшити деформацію виробів, збільшити розмір, оброблюваної тиском, поверхні Нижня частина нижніх притискних валків при обертанні у ванні з реагентом за рахунок змочування поверхні валка подає реагент для обробки нижньої поверхні виробів Це забезпечує надійне фіксування реагента в структурі тканини Поповнення КІЛЬКОСТІ реагента в ванні здійснюється по сигналу рівнемірів Електроклапани системи трубопроводів подачі реагенту забезпечують подачу миючих засобів з бака від гідронасоса в розпилюючий пристрій, ванну, а при промиванні системи через патрубок бака - подачу води із водопроводної мережі гнучким шлангом Залишок реагента через проміжки між валками збирається в лоток, подається на злив в бак чи по трубопроводу для промивання - в каналізацію Захисні пристрої запобігають жмаканню білизни, забезпечують відключення установки при заклинюванні рольганга, зниженні рівня реагенту в баку і ванні нижче допустимого, виключають попадання білизни в механізми рольганга, запобігають травматизму персоналу від попадання в механізми рольганга Одна чи декілька транспортерних смуг з перфорованою чи рифленою поверхнею можуть забезпечувати подачу виробів в приймальній зоні і в зоні вивантаження в технологічні візки Рифлені поверхні притискних валків забезпечують переміщення виробів в зоні обробки Поповнення реагента в бак, відключення установки при зниженні його рівня нижче допустимого, здійснюється по сигналу рівнемірів Запропонована установка має нові технічні властивості, забезпечує механізовану підготовку білизни з високою продуктивністю, має невеликі розміри і вагу, дозволяє обробляти будь-яку білизну, виключає деформацію виробів, забезпечує двосторонню обробку виробів 52417 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
