Кран, що перемикає

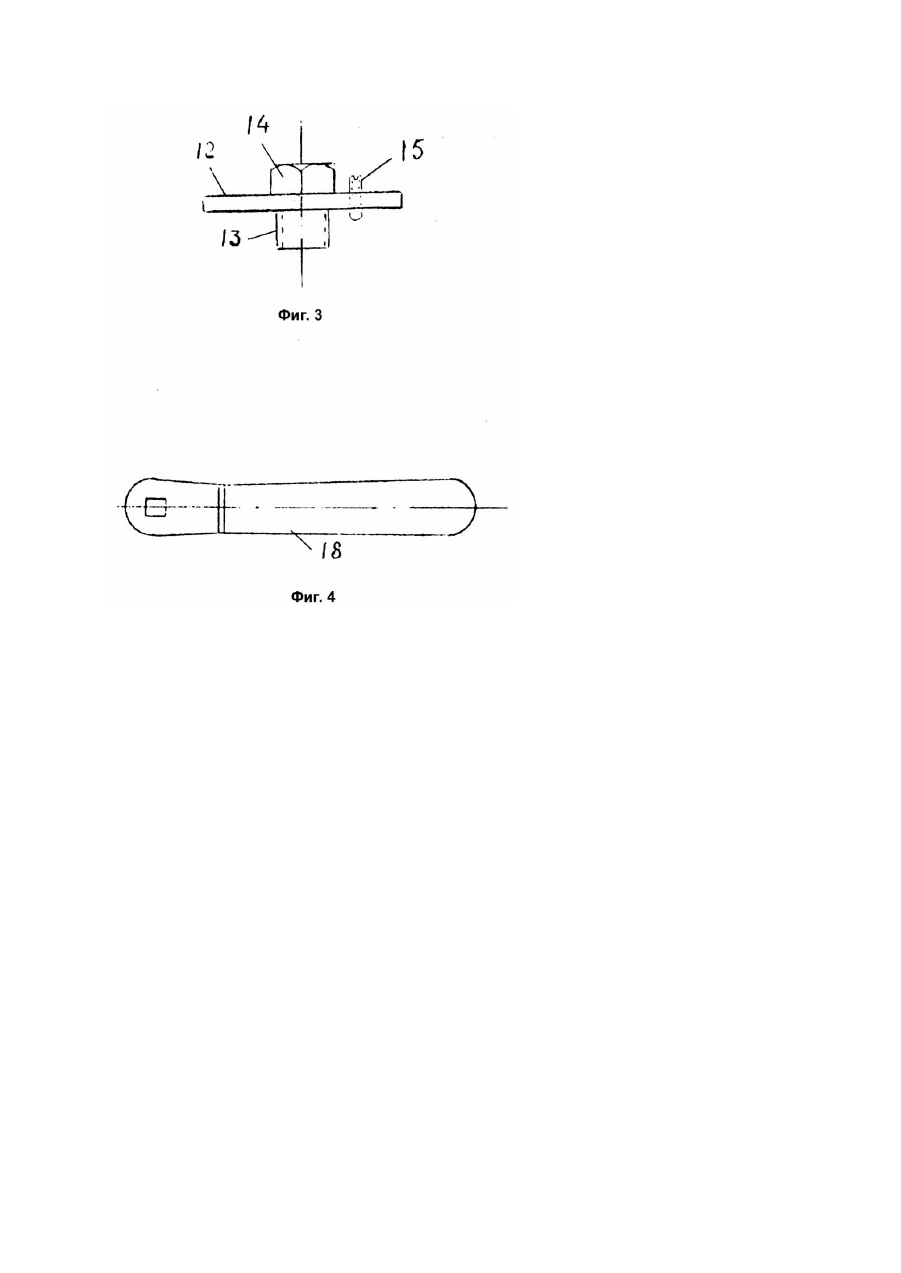

Изобретение относится к трубной арматуре подачи жидкостей и газов по требуемым направлениям. Известен кран (Справочник строителя. Монтаж внутренних санитарно-технических устройств / Под ред. И.Г. Староверова. - М.: Стройиздат, 1984. - С.329, рис.28.4), содержащий пустотелый корпус с прямыми и боковыми выходами, установленную внутри корпуса пробку с проходами, уплотнение, зажимаемое гранбуксой, гайку и рукоятку с возможностью поворота пробки в корпусе на 90°. Недостаток известного крана заключается в том, что он сложен в изготовлении и выполняется путем литья с последующей механической обработкой. В основу изобретения поставлена задача усовершенствования крана, в котором корпус выполнен из отрезков труб, а пробка - из пластмассы, что определяет технический результат - упрощение конструкции, и за счет этого достигаются потребительские свойства дешевизна изготовления изделия. Поставленная задача решается тем, что в переключающем кране, содержащем пустотелый корпус с прямыми и боковым выходами, установленную внутри корпуса пробку с проходами, уплотнение и рукоятку с возможностью поворота пробки в корпусе на 90°, согласно полезной модели, боковой выход корпуса выполнен со смещением центра по продольной его оси от оси прямого хода на расстояние не менее 11/3 диаметра прохода, при этом проходы в пробке выполнены поперек продольной ее оси и параллельно относительно друг др уга, один из которых содержит боковой отвод, снабжен проходом по продольной ее оси, выполненным с ее торца с резьбой под резьбовой штуцер упорного диска, имеющего резьбовое отверстие смещенное с центра под штифт с возможностью захода последнего в углубление в пробке. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что боковой выход корпуса выполнен со смещением центра по продольной его оси от оси прямого хода на расстояние не менее 11/3 диаметра прохода, а проходы в пробке выполнены поперек продольной ее оси и параллельно относительно друг др уга, один из которых содержит боковой отвод, снабжен проходом по продольной ее оси, выполненным с ее торца с резьбой под резьбовой штуцер упорного диска, имеющего резьбовое отверстие, смещенное с центра под штифт с возможностью захода последнего в углубление в пробке, что определяет технический результат - упрощение конструкции, и за счет этого достигаются потребительские свойства дешевизна изготовления изделия. На фиг.1 показан корпус, разрез; на фиг.2 пробка, разрез; на фиг.3 - упорный диск; на фиг.4 - ручка. Переключающий кран содержит пустотелый корпус 1 с прямым проходом по оси 2, боковым выходом 3 и резьбовыми патрубками 4. Уплотнения 5 установлены в торцы корпуса 1. Пробка 6 имеет прямой проход по оси 7 и входом 8, образующих Т-образный проход и выходом 9 под боковой выход 3 корпуса 1, оканчивающийся резьбовым проходом 10, образующим с выходом 9 Г-образный канал. Проточка 11 выполнена под уплотнение 5. Упорный диск 12 содержит резьбовой штуцер 13 под резьбу прохода 10 и гайку 14 с возможностью закрепления гаечным ключом (не показан). В резьбовом отверстии упорно диска 12 установлен резьбовой штифт 15 с возможностью захода последнего в углубление 16 в пробке 6. На посадочное место 17 пробки б закреплена ручка 18. На корпусе 1 установлены фиксаторы поворота (не показаны) ручки 18 и наносятся стрелки направления хода. Переключающий кран работает следующим образом. Кран используют в любых сетя х при необходимости переключения истечения одной жидкости на другую, или, например, холодную воду на горячую, что весьма эффективно в банях. Можно использовать на переключение воды на пар и наоборот. Предложенный переключающий кран можно эффективно использовать и в летних душах на приусадебных участках и дачах, где устроен принудительный подогрев воды. Для переключения поворот ручки 18 осуществляют на 90°, нейтрального положения нет, т.е. кран истечения не запирает.
