Сплав на основі міді
Номер патенту: 38632
Опубліковано: 12.01.2009
Автори: Щерецький Олександр Анатолійович, Плітченко Валерій Васильович, Шуміхін Володимир Сергійович, Апухтін Володимир Васильович, Раздобарін Іван Григорович
Формула / Реферат
Сплав на основі міді, що містить цинк, нікель, який відрізняється тим, що він додатково містить алюміній, а компоненти сплаву знаходяться в наступному співвідношенні, мас. %:
цинк
23,0-28,0
нікель
1,8-2,2
алюміній
0,5-1,2
мідь
основа.
Текст

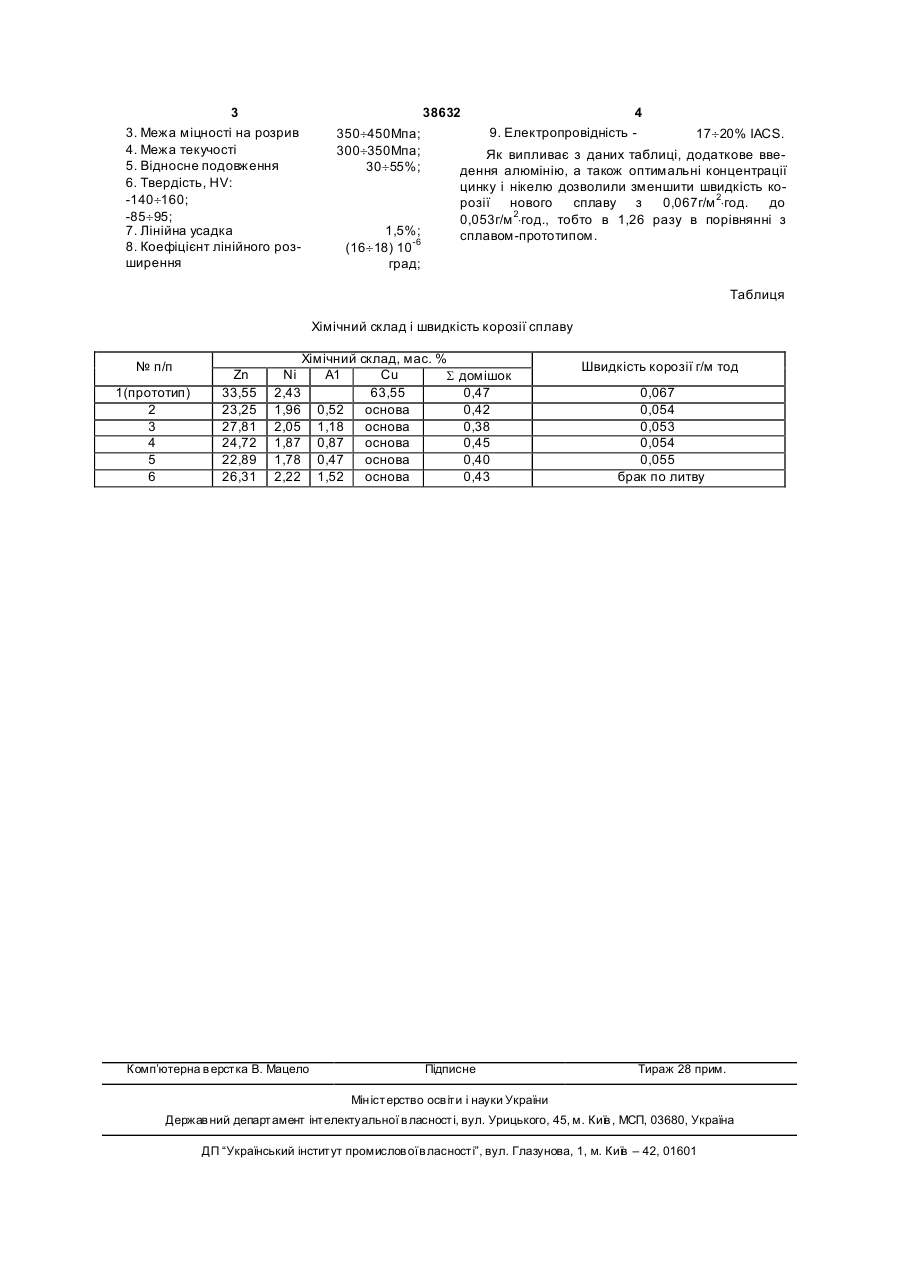

Сплав на основі міді, що містить цинк, нікель, який відрізняється тим, що він додатково містить алюміній, а компоненти сплаву знаходяться в наступному співвідношенні, мас. %: цинк 23,0-28,0 нікель 1,8-2,2 алюміній 0,5-1,2 мідь основа. (19) (21) u200809112 (22) 11.07.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ШУМІХІН ВОЛОДИМИР СЕРГІЙОВИЧ, UA, ЩЕРЕЦЬКИЙ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, U A, ПЛІТЧЕНКО ВАЛЕРІЙ ВАСИЛЬОВИЧ, U A, АПУХТІН ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, РАЗДОБАРІН ІВАН ГРИГОРОВИЧ, UA 3 3. Межа міцності на розрив 4. Межа текучості 5. Відносне подовження 6. Твердість, HV: -140¸160; -85¸95; 7. Лінійна усадка 8. Коефіцієнт лінійного розширення 38632 350¸450Мпа; 300¸350Мпа; 30¸55%; 4 9. Електропровідність 17¸20% IACS. Як випливає з даних таблиці, додаткове введення алюмінію, а також оптимальні концентрації цинку і нікелю дозволили зменшити швидкість корозії нового сплаву з 0,067г/м 2×год. до 2 0,053г/м ×год., тобто в 1,26 разу в порівнянні з сплавом-прототипом. 1,5%; (16¸18) 10-6 град; Таблиця Хімічний склад і швидкість корозії сплаву № п/п 1(прототип) 2 3 4 5 6 Zn 33,55 23,25 27,81 24,72 22,89 26,31 Ni 2,43 1,96 2,05 1,87 1,78 2,22 Хімічний склад, мас. % A1 Сu S 63,55 0,52 основа 1,18 основа 0,87 основа 0,47 основа 1,52 основа Комп’ютерна в ерстка В. Мацело домішок 0,47 0,42 0,38 0,45 0,40 0,43 Підписне Швидкість корозії г/м тод 0,067 0,054 0,053 0,054 0,055 брак по литву Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAlloy on basis of copper
Автори англійськоюShumikhin Volodymyr Serhiiovych, Scheretskyi Oleksandr Anatoliiovych, Plitchenko Valerii Vasyliovych, Apukhtin Volodymyr Vasyliovych, Razdobarin Ivan Hryhorovych
Назва патенту російськоюСплав на основе меди
Автори російськоюШумихин Владимир Сергеевич, Щерецкий Александр Анатольевич, Плитченко Валерий Васильевич, Апухтин Владимир Васильевич, Раздобарин Иван Григорьевич
МПК / Мітки
МПК: C22C 9/04
Код посилання
<a href="https://ua.patents.su/2-38632-splav-na-osnovi-midi.html" target="_blank" rel="follow" title="База патентів України">Сплав на основі міді</a>
Сплав на основі міді
Номер патенту: 3228
Опубліковано: 15.10.2004
Автор: Попов Андрій Федорович
Формула / Реферат:
Сплав на основі міді, що містить олово, цинк, свинець, сурму, залізо, алюміній, нікель, сірку, марганець та домішки, який відрізняється тим, що містить вказані компоненти при такому їх співвідношенні, мас. %: олово 3,8-5,0 цинк 5,0-6,0 свинець 2,5-3,0 сурма 0,10-0,15 залізо ...
Сплав на основі міді
Номер патенту: 3227
Опубліковано: 15.10.2004
Автор: Попов Андрій Федорович
МПК: C22C 9/04
Формула / Реферат:
Сплав на основі міді, що містить нікель, свинець, олово, цинк, залізо, сурму, алюміній, фосфор, сірку, кремній та домішки, який відрізняється тим, що містить вказані компоненти при наступному співвідношенні, мас. %: нікель 0,4-0,6 свинець 2,4-3,0 олово 3,8-5,0 цинк 5,0-6,5 залізо ...
Аморфний сплав на основі міді з ефектом пам`яті форми
Номер патенту: 82296
Опубліковано: 25.03.2008
Автори: Неганов Леонід Михайлович, Шпак Анатолій Петрович, Бабанли Мустафа Баба-Огли, Коваль Юрій Миколаєвич, Коломицев Віктор Ілліч
МПК: C22C 9/01, C22C 45/00
Мітки: пам'яті, аморфний, сплав, форми, міді, основі, ефектом
Формула / Реферат:
Аморфний сплав на основі міді з ефектом пам'яті форми, що містить алюміній, кобальт, титан, цирконій, гафній, бор, який відрізняється тим, що сплав додатково містить нікель і церій у наступному співвідношенні компонентів, мас. %: алюміній 9,0-11,0 кобальт 0,5-6,0 титан 0,5-6,0 нікель 0,4-5,0 ...
Легований сплав на основі міді
Номер патенту: 8972
Опубліковано: 15.08.2005
Автори: Клюєв Сергій Петрович, Шпаковскій Вадім, Клюєв Андрій Петрович
МПК: C22C 9/00
Мітки: міді, сплав, основі, легований
Формула / Реферат:
Легований сплав на основі міді, що містить мідь, свинець, залізо, нормовані домішки (сурму, вісмут, фосфор, олово), цинк, який відрізняється тим, що додатково містить легуючі добавки (модифікатори): церій, нікель, кремній та марганець у такій кількості компонентів (з урахуванням співвідношення кількості кремнію до кількості марганцю як 1:1), % ваг.: мідь 56,9-59,7 свинець ...
Сплав на основі алюмінію
Номер патенту: 21088
Опубліковано: 15.02.2007
Автор: Гуреєв Олександр Васильович
МПК: C22C 21/00
Мітки: алюмінію, сплав, основі
Формула / Реферат:
Сплав на основі алюмінію, що містить кремній, залізо, магній, титан, цинк, мідь, нікель, який відрізняється тим, що додатково містить натрій або інші лужні метали при такому співвідношенні компонентів, мас. %: натрій або лужні метали 1-50 кремній 0,5-5 залізо 0,6-5 магній 0,5-5 титан ...
Попередній патент: Спосіб підвищення жирномолочності корів та перетравності основних поживних речовин жуйними тваринами
Наступний патент: Установка для вдавлювання паль
Випадковий патент: Спосіб лікування ішемії нижньої кінцівки у хворих з ускладненим синдромом діабетичної стопи
