Раздобарін Іван Григорович

Номер патенту: 113664

Опубліковано: 27.02.2017

Автори: Верховлюк Анатолій Михайлович, Ганжа Микола Сергійович, Раздобарін Іван Григорович, Нарівський Анатолій Васильович, Туник Володимир Олександрович, Найдек Володимир Леонтійович, Сичевський Анатолій Антонович

МПК: B22D 1/00, B22D 27/04, C21C 1/00 ...

Мітки: сплавів, магнієм, обробки, спосіб

Формула / Реферат:

Спосіб обробки сплавів магнієм, який включає нагрівання сплаву зануреним в розплав плазмотроном, введення в розплав реагентів у рідкому та пароподібному стані під тиском газу, який відрізняється тим, що в прикатодній зоні плазмотрона розплавляють пресовану або спечену втулку з суміші доломіту, кремнію та чавунної або сталевої стружки в співвідношенні за масою (6-6,4):(1-1,5):(0,3-0,5) і продувають розплав парою відновленого з оксидів магнію,...

Номер патенту: 62106

Опубліковано: 10.08.2011

Автори: Левченко Юлія Миколаївна, Шуміхін Володимир Сергійович, Раздобарін Іван Григорович, Верховлюк Анатолій Михайлович, Безпалий Андрій Анатолійович

МПК: C22C 1/06

Мітки: сплавів, обробки, спосіб, алюмінієвих

Формула / Реферат:

Спосіб обробки алюмінієвих сплавів, що включає введення в рідкий метал модифікатора та заливання металу в ливарну форму, який відрізняється тим, що як модифікатор використовують сплав в аморфному стані в кількості 0,1-0,5 % від маси розплаву, а після заливання металу в ливарну форму її піддають вібрації з амплітудою 0,1-1 мм та частотою 20-70 Гц.

Номер патенту: 57867

Опубліковано: 10.03.2011

Автори: Лахненко Володимир Леонідович, Щерецький Олександр Анатолійович, Шуміхін Володимир Сергійович, Верховлюк Анатолій Михайлович, Раздобарін Іван Григорович

МПК: C22C 45/00

Мітки: спосіб, цирконію, основі, виробів, підвищення, властивостей, об'ємноаморфних, сплавів, фізико-механічних

Формула / Реферат:

Спосіб підвищення фізико-механічних властивостей виробів із об'ємноаморфних сплавів на основі цирконію, що включає одержання аморфних литих зразків та їх термічну обробку, який відрізняється тим, що в аморфній матриці отримують 40¸60 % об'ємної частки нанокристалічних фаз шляхом нагрівання зразків до температури вище на 1¸20 К початку кристалізації даного сплаву, витримують при цій температурі 1¸5 хвилин і охолоджують у...

Номер патенту: 41888

Опубліковано: 10.06.2009

Автори: Безпалий Андрій Анатолійович, Шуміхін Володимир Сергійович, Щерецький Олександр Анатолійович, Раздобарін Іван Григорович, Анухтін Володимир Васильович

МПК: C22C 45/00

Мітки: спосіб, об'ємноаморфізованих, сплавів, одержання

Формула / Реферат:

1. Спосіб отримання об'ємноаморфізованих сплавів, що включає виплавку базового сплаву, його переплав в вакуумі та заливку в охолоджувану форму, який відрізняється тим, що аморфізацію сплаву здійснюють одночасно з витяжкою заготовки, причому аморфізацію здійснюють за рахунок охолодження заготовки з інтенсивністю тепловідводу 30-50 Вт/мтрад, а витяжку здійснюють за рахунок витискання розплаву тиском інертного газу 150-200 КПа крізь рідкий...

Номер патенту: 38632

Опубліковано: 12.01.2009

Автори: Плітченко Валерій Васильович, Щерецький Олександр Анатолійович, Шуміхін Володимир Сергійович, Апухтін Володимир Васильович, Раздобарін Іван Григорович

МПК: C22C 9/04

Мітки: основі, сплав, міді

Формула / Реферат:

Сплав на основі міді, що містить цинк, нікель, який відрізняється тим, що він додатково містить алюміній, а компоненти сплаву знаходяться в наступному співвідношенні, мас. %: цинк 23,0-28,0 нікель 1,8-2,2 алюміній 0,5-1,2 мідь основа.

Номер патенту: 25997

Опубліковано: 27.08.2007

Автори: Щерецький Олександр Анатолійович, Раздобарін Іван Григорович, Щерецький Володимир Олександрович

МПК: C22C 21/00, C22C 1/10

Мітки: самозмащування, низьким, композиційний, зношування, антифрикційний, матеріал, ефектом, тертя-ковзання, рівнем, вузлів

Формула / Реферат:

Антифрикційний композиційний матеріал для вузлів тертя-ковзання з ефектом самозмащування і низьким рівнем зношування на основі промислових ливарних сплавів (типу силумінів), що включає дискретні наповнювачі двох видів: високомодульні керамічні частинки карбідів, нітридів, оксидів і частинки твердого мастила, який відрізняється тим, що високомодульні керамічні частинки карбідів, нітридів, оксидів вводяться в кількості 20-65 об. %...

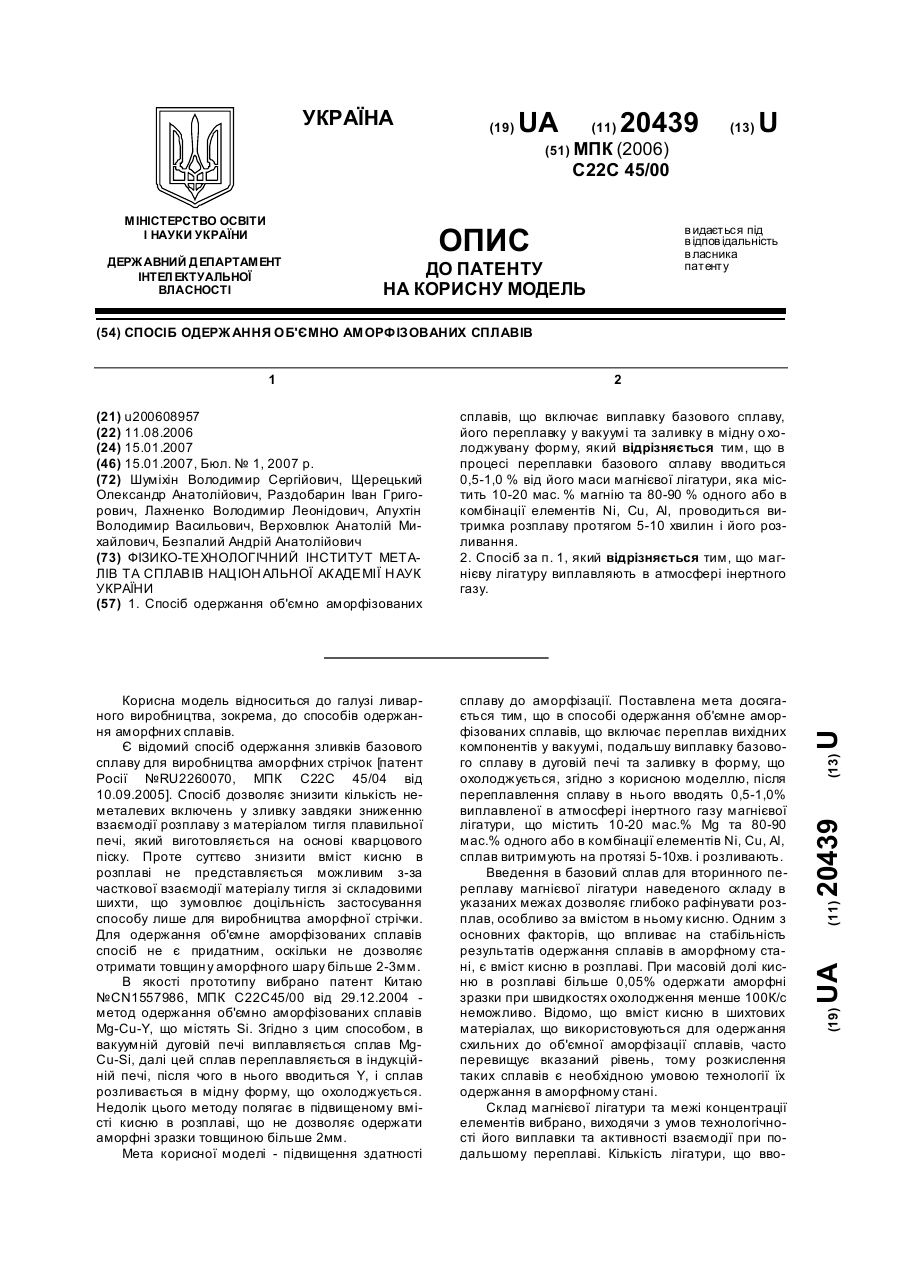

Номер патенту: 20439

Опубліковано: 15.01.2007

Автори: Щерецький Олександр Анатолійович, Раздобарін Іван Григорович, Безпалий Андрій Анатолійович, Верховлюк Анатолій Михайлович, Апухтін Володимир Васильович, Шуміхін Володимир Сергійович, Лахненко Володимир Леонідович

МПК: C22C 45/00

Мітки: одержання, об'ємної, спосіб, сплавів, аморфізованих

Формула / Реферат:

1. Спосіб одержання об'ємно аморфізованих сплавів, що включає виплавку базового сплаву, його переплавку у вакуумі та заливку в мідну охолоджувану форму, який відрізняється тим, що в процесі переплавки базового сплаву вводиться 0,5-1,0 % від його маси магнієвої лігатури, яка містить 10-20 мас. % магнію та 80-90 % одного або в комбінації елементів Ni, Сu, Аl, проводиться витримка розплаву протягом 5-10 хвилин і його...

Номер патенту: 10577

Опубліковано: 15.11.2005

Автори: Верховлюк Анатолій Михайлович, Науменко Марія Іванівна, Раздобарін Іван Григорович, Лахненко Володимир Леонідович, Шуміхін Володимир Сергійович

МПК: C21C 7/10, C21C 1/10

Мітки: чавуну, спосіб, реагентами, обробки

Формула / Реферат:

Спосіб обробки чавуну реагентами, що включає вакуумування розплаву й введення реагентів, який відрізняється тим, що після вакуумування над розплавом створюють тиск 0,2-0,3 МПа інертним газом, а реагенти вводять після досягнення заданого тиску і підтримують його до припинення реакції між реагентами і рідким чавуном.

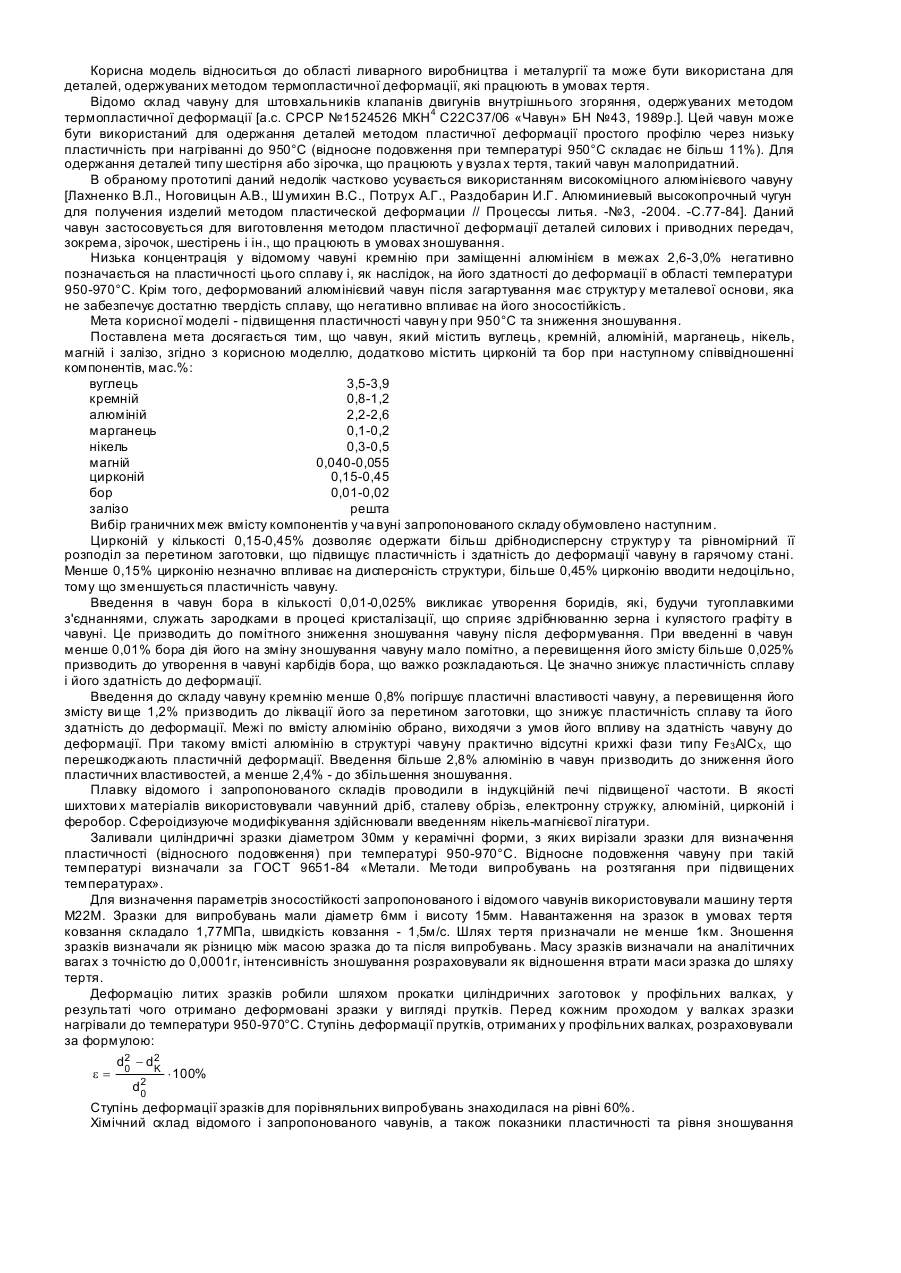

Номер патенту: 8754

Опубліковано: 15.08.2005

Автори: Шуміхін Володимир Сергійович, Раздобарін Іван Григорович, Лахненко Володимир Леонідович, Потрух Олександр Григорович

МПК: C22C 37/08, C22C 37/10

Мітки: чавун, високоміцний, алюмінієвий

Формула / Реферат:

Чавун, що містить вуглець, кремній, алюміній, марганець, нікель, магній та залізо, який відрізняється тим, що він додатково містить цирконій та бор при наступному співвідношенні компонентів, мас. %: вуглець 3,5-3,9 кремній 0,8-1,2 алюміній 2,2-2,6 марганець 0,1-0,2 нікель ...

Номер патенту: 51038

Опубліковано: 15.11.2002

Автори: Раздобарін Іван Григорович, Потрух Олександр Григорович, Шуміхін Володимир Сергійович, Ваньчик Ігор Львович

МПК: C21C 1/02, C21C 1/10

Мітки: розплавів, дротом, порошковим, обробки, спосіб

Формула / Реферат:

Спосіб обробки розплавів порошковим дротом, який включає введення порошкового дроту на глибину розплаву, його розчинення для досягнення рафінування та модифікування, який відрізняється тим, що введення порошкового дроту проводять по спіралі Архімеда з кроком 1/6 діаметра металоємності за рахунок обертання її зі швидкістю 20 30 об\хв. і одночасного зворотно-поступального...

Номер патенту: 12687

Опубліковано: 28.02.1997

Автори: Раздобарін Іван Григорович, Григорчук Василь Іванович, Шуміхін Володимир Сергійович, Злобін Валерій Пилипович

МПК: C21C 1/10

Мітки: дії, одержання, берперервної, сплавів, установка, властивостями, заданими

Текст:

...камера 10 с каналами-лабиринтами 11. Ус тройс тво 12 д ля одновременного ввод а добавок в вид е од ной или нескольких проволок 13 снабжено коллектором 14 д ля ее подогрева отходящ ими газами, соединяющим направляющие трубы 15 устройс тва 21 с патру бком 16 и вытяж ной вентиляцией 17. Металлоприемник 1 снабжен приводом качания и наклона 18 и выполнен съемным, свободнолежащим двумя парами цапф 19 и 20 на опорных гнездах 21 и 22 без...

Номер патенту: 4378

Опубліковано: 27.12.1994

Автори: Шуміхін Володимир Сергійович, Раздобарін Іван Григорович, Жельніс Мечислав Венцович, Черняк Борис Олегович, Альтер Володимир Федорович, Овчаренко Микола Трохимович, Походня Ігор Костянтинович, Шинський Олег Йосипович, Сніжко Анатолій Андрійович

МПК: B22D 11/00

Мітки: безперевного, чавуну, заготовок, лиття, магнієвого, високоміцного, спосіб

Формула / Реферат:

1. Способ непрерывного литья заготовок из высокопрочного магниевого чугуна, включающий периодическую или непрерывную подачу чугуна в металлоприемник с кристаллизатором, обработку чугуна в металлоприемникс магнием и вытягива­ние заготовки из кристаллизатора, отличающийся тем, что, с целью повышения выхода годного за счет однородности физико-мeханичсских свойств заготовки и улучшения условий труда, чугун обра­батывают магнием, подаваемым в...

Номер патенту: 1022

Опубліковано: 30.12.1993

Автори: Одарченко Борис Васильович, Каплієнко Ігор Прокопович, Овчаренко Микола Трохимович, Альтер Володимир Федорович, Раздобарін Іван Григорович, Шуміхін Володимир Сергійович, Рижей Станіслав Федорович, Шинський Олег Йосипович, Походня Ігор Костянтинович

МПК: C21C 1/08

Мітки: лиття, спосіб, чавуну, напівбезперервного

Формула / Реферат:

Ф о р м у л а и з о б р е т е н и яСпособ полунепрерывного литья чугуна, включающий периодическую подачу в металлоприемник порций чугуна и модифицирование чугуна в металлоприемнике введением магнийсодержащей проволоки, о т л и ч а ю щ и й с я тем, что, с целью повышения выхода годного за счет стабилизации свойств и структуры получаемых отливок, подаваемыми порциями чугуна вытесняют чугун из металлоприемника, а модифицирование чугуна...

Номер патенту: 750

Опубліковано: 15.12.1993

Автори: Анішин Вячеслав Павлович, Московка Віталій Іванович, Потрух Олександр Григорович, Раздобарін Іван Григорович, Хуснутдінов Гіль Давлійович, Шульга Василь Тимофійович, Шуміхін Володимир Сергійович

МПК: C21C 1/10

Мітки: графітом, одержання, спосіб, кулястим, чавуну

Формула / Реферат:

Формула изобретенияСпособ получения чугуна с шаровидным графитом, включающий загрузку лигатуры, содержащей магний, в ковш и заливку расплавленного чугуна на лигатуру, отличающийся тем, что, с целью повышения степени усвоения магния расплавом, увеличения стабильности процесса модифицирования и улучшения санитарно-гигиенических условий труда, магнийсодержащую лигатуру загружают в ковш в виде мелкодисперсной модифицирующей смеси из 50-80%...
