Геотермальна установка

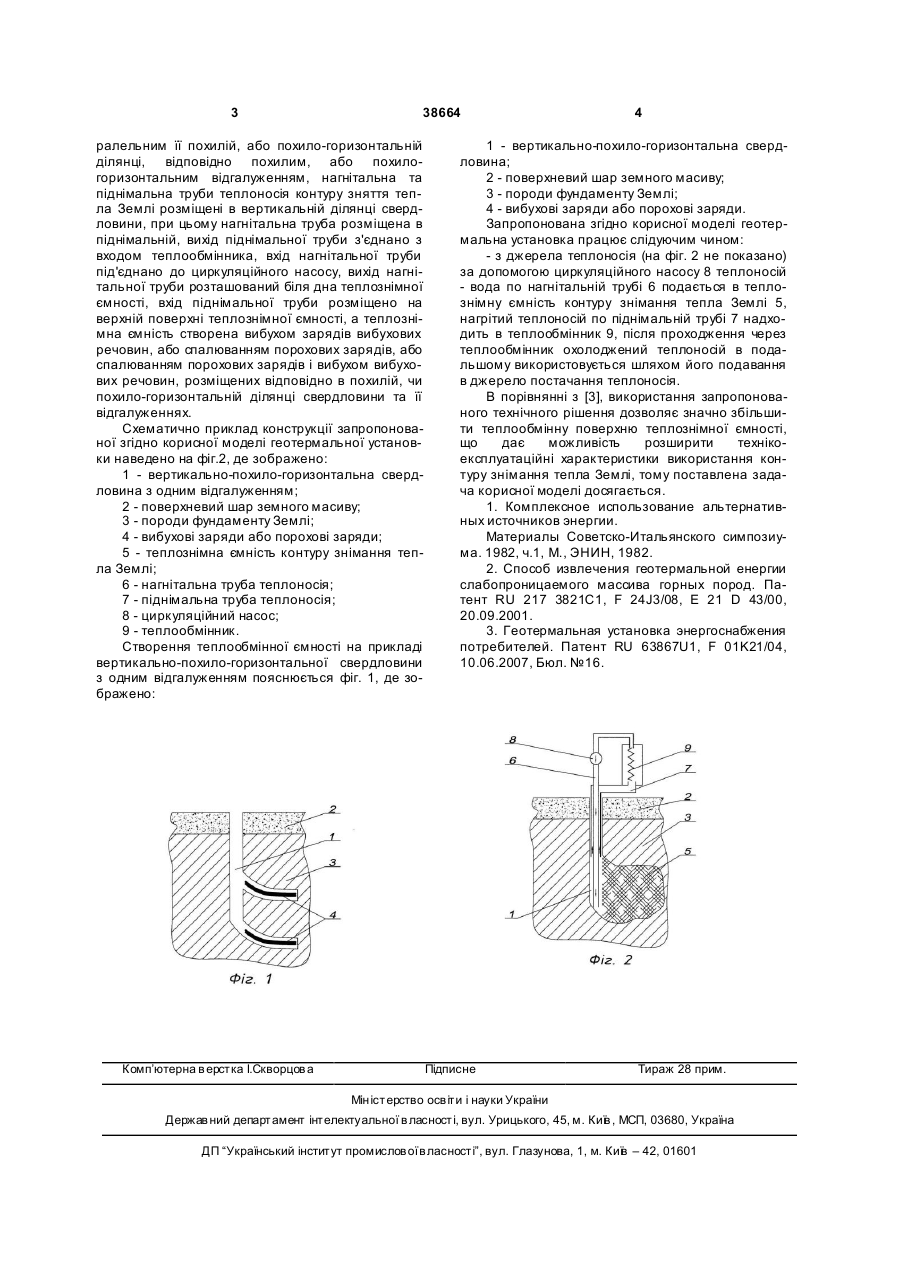

Геотермальна установка, що містить теплоносій контуру зняття тепла Землі - воду, теплообмінник, циркуляційний насос, одну свердловину з розміщеними в ній нагнітальною та піднімальною трубами теплоносія контуру зняття тепла Землі та теплознімну ємність, яка відрізняється тим, що свердловина вертикально-похила або вертикально-похило-горизонтальна принаймні з одним паралельним її похилій або похило-горизонтальній 3 38664 ралельним її похилій, або похило-горизонтальній ділянці, відповідно похилим, або похилогоризонтальним відгалуженням, нагнітальна та піднімальна труби теплоносія контуру зняття тепла Землі розміщені в вертикальній ділянці свердловини, при цьому нагнітальна труба розміщена в піднімальній, вихід піднімальної труби з'єднано з входом теплообмінника, вхід нагнітальної труби під'єднано до циркуляційного насосу, вихід нагнітальної труби розташований біля дна теплознімної ємності, вхід піднімальної труби розміщено на верхній поверхні теплознімної ємності, а теплознімна ємність створена вибухом зарядів вибухових речовин, або спалюванням порохових зарядів, або спалюванням порохових зарядів і вибухом вибухових речовин, розміщених відповідно в похилій, чи похило-горизонтальній ділянці свердловини та її відгалуженнях. Схематично приклад конструкції запропонованої згідно корисної моделі геотермальної установки наведено на фіг.2, де зображено: 1 - вертикально-похило-горизонтальна свердловина з одним відгалуженням; 2 - поверхневий шар земного масиву; 3 - породи фундаменту Землі; 4 - вибухові заряди або порохові заряди; 5 - теплознімна ємність контуру знімання тепла Землі; 6 - нагнітальна труба теплоносія; 7 - піднімальна труба теплоносія; 8 - циркуляційний насос; 9 - теплообмінник. Створення теплообмінної ємності на прикладі вертикально-похило-горизонтальної свердловини з одним відгалуженням пояснюється фіг. 1, де зображено: Комп’ютерна в ерстка І.Скворцов а 4 1 - вертикально-похило-горизонтальна свердловина; 2 - поверхневий шар земного масиву; 3 - породи фундаменту Землі; 4 - вибухові заряди або порохові заряди. Запропонована згідно корисної моделі геотермальна установка працює слідуючим чином: - з джерела теплоносія (на фіг. 2 не показано) за допомогою циркуляційного насосу 8 теплоносій - вода по нагнітальній трубі 6 подається в теплознімну ємність контуру знімання тепла Землі 5, нагрітий теплоносій по піднімальній трубі 7 надходить в теплообмінник 9, після проходження через теплообмінник охолоджений теплоносій в подальшому використовується шляхом його подавання в джерело постачання теплоносія. В порівнянні з [3], використання запропонованого технічного рішення дозволяє значно збільшити теплообмінну поверхню теплознімної ємності, що дає можливість розширити технікоексплуатаційні характеристики використання контуру знімання тепла Землі, тому поставлена задача корисної моделі досягається. 1. Комплексное использование альтернативных источников энергии. Материалы Советско-Итальянского симпозиума. 1982, ч.1, М., ЭНИН, 1982. 2. Способ извлечения геотермальной енергии слабопроницаемого массива горных пород. Патент RU 217 3821С1, F 24J3/08, Ε 21 D 43/00, 20.09.2001. 3. Геотермальная установка энергоснабжения потребителей. Патент RU 63867U1, F 01K21/04, 10.06.2007, Бюл. №16. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
