Формула / Реферат

Секція механізованого кріплення, яка містить основу, перекриття, два гідростояки, шарнірно зв'язані з основою й перекриттям і розташовані симетрично відносно вертикальної площини симетрії секції, забійну консоль, шарнірно зв'язану з перекриттям, огорожу, шарнірно зв'язану з перекриттям, траверси, яка відрізняється тим, що

де а - відстань між шарніром з'єднання гідростояка з перекриттям і шарніром з'єднання перекриття з огорожею;

а1 - відстань між шарніром з'єднання гідростояка з перекриттям і шарніром з'єднання перекриття із забійною консоллю;

а2 - відстань між носком основи й шарніром з'єднання гідростояка з основою.

Текст

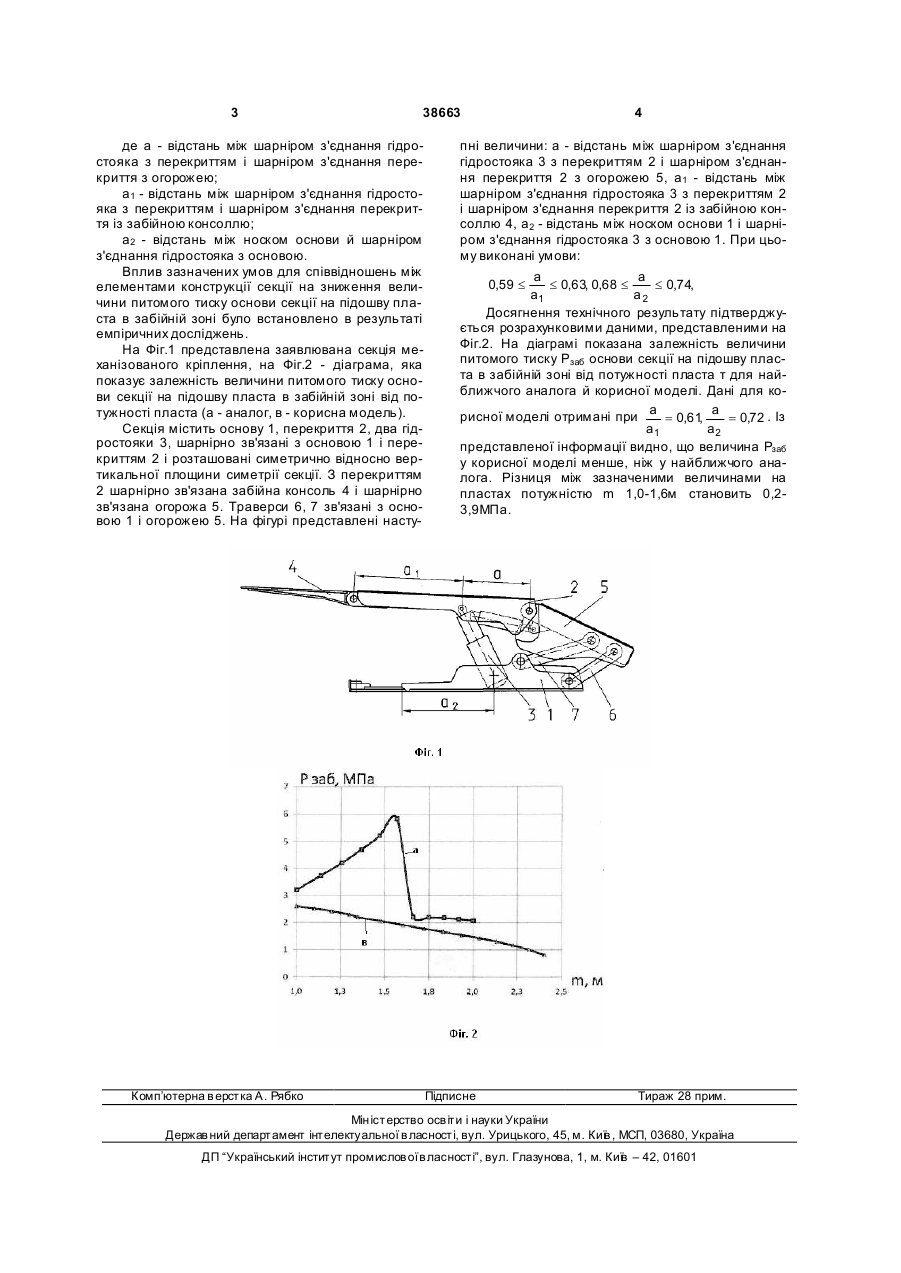

Секція механізованого кріплення, яка містить основу, перекриття, два гідростояки, шарнірно 3 38663 де а - відстань між шарніром з'єднання гідростояка з перекриттям і шарніром з'єднання перекриття з огорожею; а1 - відстань між шарніром з'єднання гідростояка з перекриттям і шарніром з'єднання перекриття із забійною консоллю; а2 - відстань між носком основи й шарніром з'єднання гідростояка з основою. Вплив зазначених умов для співвідношень між елементами конструкції секції на зниження величини питомого тиску основи секції на підошву пласта в забійній зоні було встановлено в результаті емпіричних досліджень. На Фіг.1 представлена заявлювана секція механізованого кріплення, на Фіг.2 - діаграма, яка показує залежність величини питомого тиску основи секції на підошву пласта в забійній зоні від потужності пласта (а - аналог, в - корисна модель). Секція містить основу 1, перекриття 2, два гідростояки 3, шарнірно зв'язані з основою 1 і перекриттям 2 і розташовані симетрично відносно вертикальної площини симетрії секції. З перекриттям 2 шарнірно зв'язана забійна консоль 4 і шарнірно зв'язана огорожа 5. Траверси 6, 7 зв'язані з основою 1 і огорожею 5. На фігурі представлені насту Комп’ютерна в ерстка А. Рябко 4 пні величини: а - відстань між шарніром з'єднання гідростояка 3 з перекриттям 2 і шарніром з'єднання перекриття 2 з огорожею 5, а1 - відстань між шарніром з'єднання гідростояка 3 з перекриттям 2 і шарніром з'єднання перекриття 2 із забійною консоллю 4, а2 - відстань між носком основи 1 і шарніром з'єднання гідростояка 3 з основою 1. При цьому виконані умови: a a 0,59 £ £ 0,63, 0,68 £ £ 0,74, a1 a2 Досягнення технічного результату підтверджується розрахунковими даними, представленими на Фіг.2. На діаграмі показана залежність величини питомого тиску Рзаб основи секції на підошву пласта в забійній зоні від потужності пласта т для найближчого аналога й корисної моделі. Дані для корисної моделі отримані при a = 0,61 a = 0,72 . Із , a1 a2 представленої інформації видно, що величина Рзаб у корисної моделі менше, ніж у найближчого аналога. Різниця між зазначеними величинами на пластах потужністю m 1,0-1,6м становить 0,23,9МПа. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
