Пристрій для обігріву ґрунту низькопотенціальним теплом

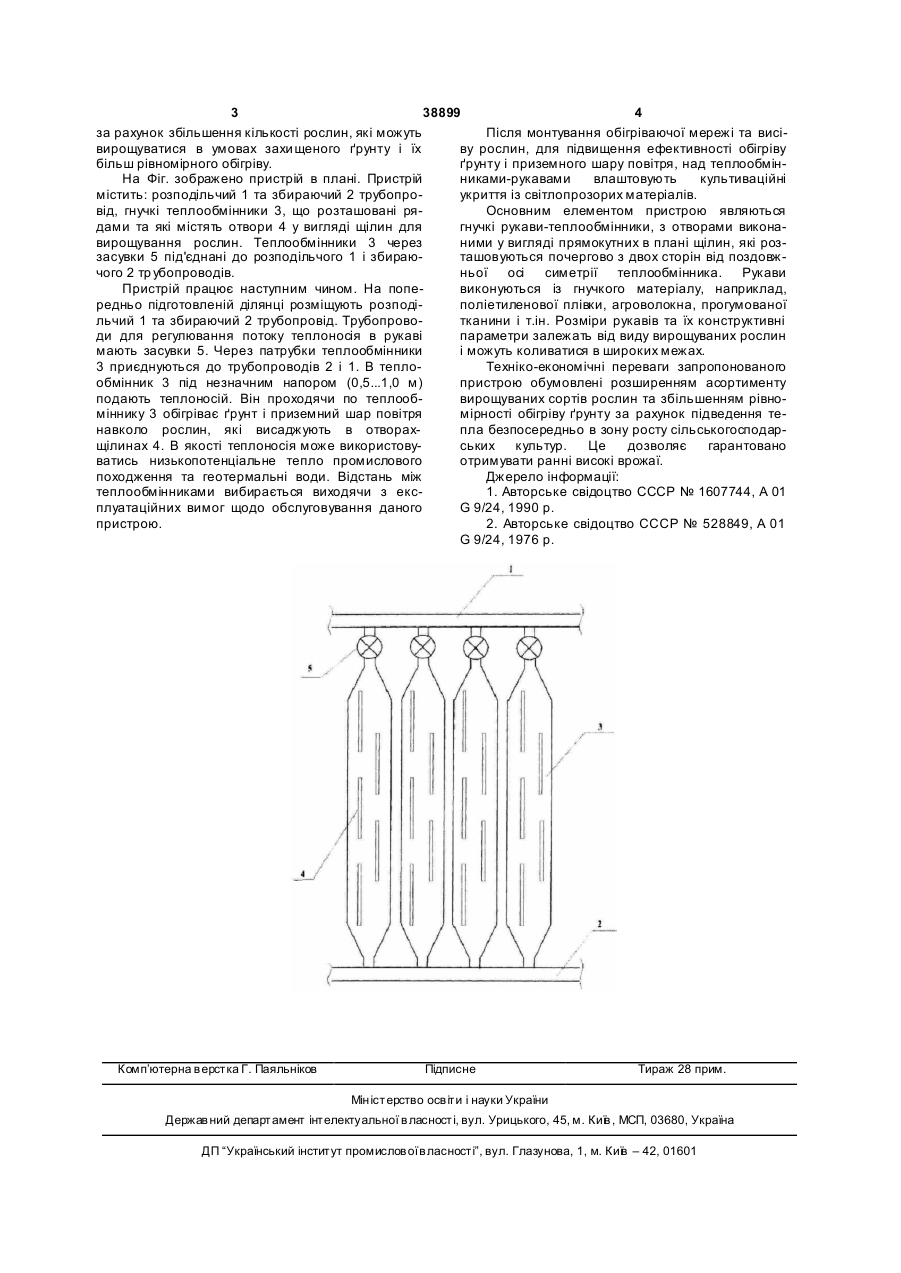

Пристрій для обігріву захищеного ґрунту низькопотенціальним теплом, що містить розподільчий та збираючий трубопроводи, з'єднані з ними та розташовані рядами на поверхні ґрунту гнучкі рукави-теплообмінники із полімерних матеріалів з отворами, який відрізняється тим, що отвори для вирощування сільськогосподарських рослин виконані у вигляді прямокутних в плані щілин і розташовані почергово з двох боків від поздовжньої осі симетрії теплообмінника. (19) (21) u200810038 (22) 04.08.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ВОСТРІКОВ ВОЛОДИ МИР ПЕТРОВИЧ, U A, РОМАНЮК ІВАН ВАСИЛЬОВИЧ, UA, ПІНЧУК ОЛЕГ ЛЕОНІДОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA 3 38899 4 за рахунок збільшення кількості рослин, які можуть Після монтування обігріваючої мережі та висівирощуватися в умовах захи щеного ґрунту і їх ву рослин, для підвищення ефективності обігріву більш рівномірного обігріву. ґрунту і приземного шару повітря, над теплообмінНа Фіг. зображено пристрій в плані. Пристрій никами-рукавами влаштовують культиваційні містить: розподільчий 1 та збираючий 2 трубопроукриття із світлопрозорих матеріалів. від, гнучкі теплообмінники 3, що розташовані ряОсновним елементом пристрою являються дами та які містять отвори 4 у вигляді щілин для гнучкі рукави-теплообмінники, з отворами виконавирощування рослин. Теплообмінники 3 через ними у вигляді прямокутних в плані щілин, які роззасувки 5 під'єднані до розподільчого 1 і збираюташовуються почергово з двох сторін від поздовжчого 2 тр убопроводів. ньої осі симетрії теплообмінника. Рукави Пристрій працює наступним чином. На попевиконуються із гнучкого матеріалу, наприклад, редньо підготовленій ділянці розміщують розподіполіетиленової плівки, агроволокна, прогумованої льчий 1 та збираючий 2 трубопровід. Трубопровотканини і т.ін. Розміри рукавів та їх конструктивні ди для регулювання потоку теплоносія в рукаві параметри залежать від виду вирощуваних рослин мають засувки 5. Через патрубки теплообмінники і можуть коливатися в широких межах. 3 приєднуються до трубопроводів 2 і 1. В теплоТехніко-економічні переваги запропонованого обмінник 3 під незначним напором (0,5...1,0 м) пристрою обумовлені розширенням асортименту подають теплоносій. Він проходячи по теплообвирощуваних сортів рослин та збільшенням рівноміннику 3 обігріває ґрунт і приземний шар повітря мірності обігріву ґрунту за рахунок підведення тенавколо рослин, які висаджують в отворахпла безпосередньо в зону росту сільськогосподарщілинах 4. В якості теплоносія може використовуських культур. Це дозволяє гарантовано ватись низькопотенціальне тепло промислового отримувати ранні високі врожаї. походження та геотермальні води. Відстань між Джерело інформації: теплообмінниками вибирається виходячи з екс1. Авторське свідоцтво СССР № 1607744, А 01 плуатаційних вимог щодо обслуговування даного G 9/24, 1990 р. пристрою. 2. Авторське свідоцтво СССР № 528849, А 01 G 9/24, 1976 р. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
