Буксовий вузол
Номер патенту: 38901
Опубліковано: 26.01.2009
Автори: Клименко Ірина Володимирівна, Панасенко Віталій Якович, Міщенко Андрій Анатолійович
Формула / Реферат
Буксовий вузол, який має буксу колісної пари, на яку опирається боковина візка, який відрізняється тим, що боковина опирається на буксу через кінематичну пару третього роду, в якій пружний елемент циліндричної або прямокутної форми виготовлений з поліуретанового матеріалу, має вирізи у нижній своїй частині для зачеплення з ребрами опорної площини корпуса букси, розміщений між поздовжніми приливками корпуса та має висоту, котра перевищує висоту приливків на величину можливої його деформації.
Текст

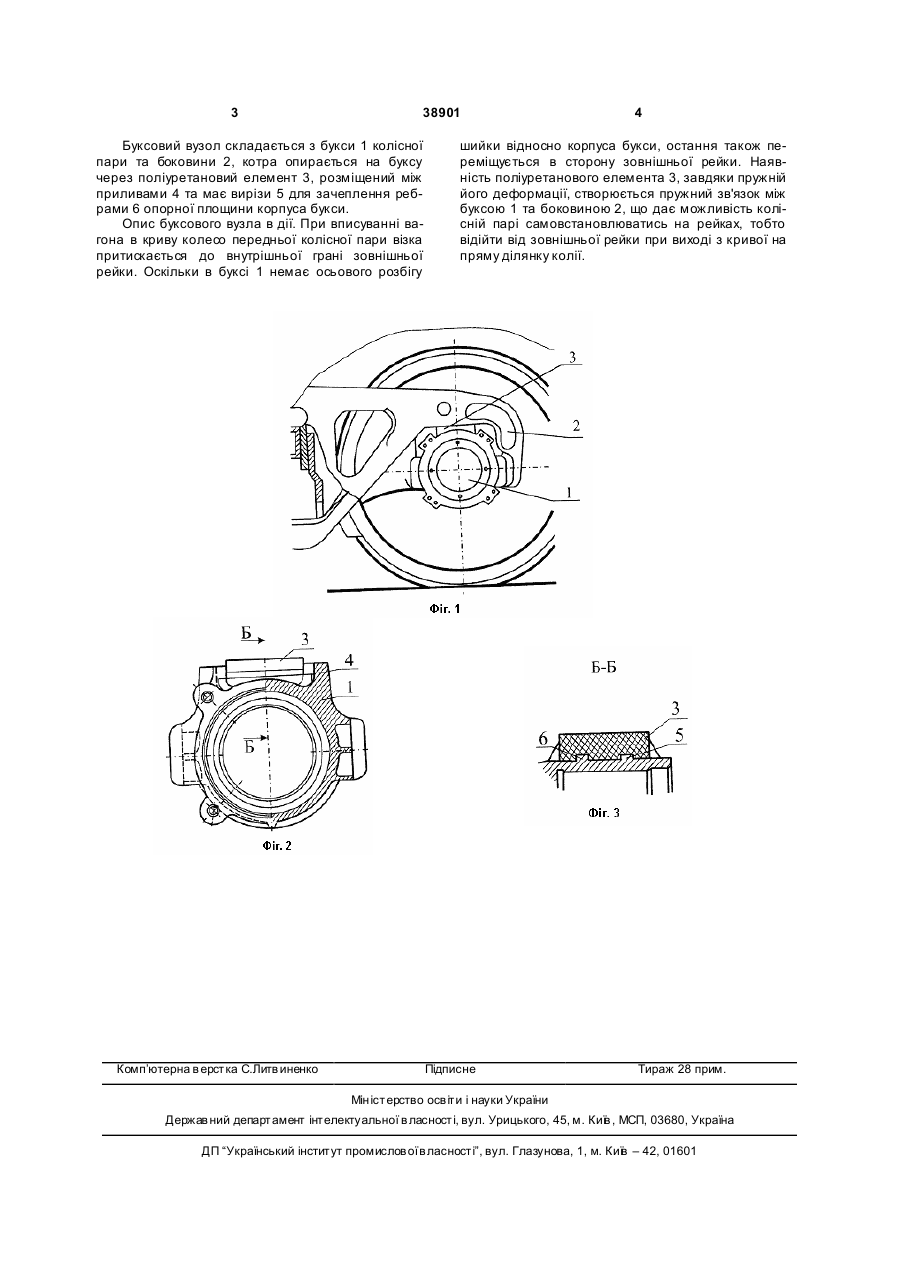

Буксовий вузол, який має буксу колісної пари, на яку опирається боковина візка, який відрізняється тим, що боковина опирається на буксу через кінематичну пару третього роду, в якій пружний елемент циліндричної або прямокутної форми виготовлений з поліуретанового матеріалу, має вирізи у нижній своїй частині для зачеплення з ребрами опорної площини корпуса букси, розміщений між поздовжніми приливками корпуса та має висоту, котра перевищує висоту приливків на величину можливої його деформації. (19) (21) u200810052 (22) 04.08.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ПАНАСЕНКО ВІТАЛІЙ ЯКОВИЧ, UA, КЛИМЕНКО ІРИНА ВОЛОДИМИРІВН А, U A, МІЩЕНКО АНДРІЙ АН АТОЛІЙОВИЧ, U A (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА, U A 3 38901 Буксовий вузол складається з букси 1 колісної пари та боковини 2, котра опирається на буксу через поліуретановий елемент 3, розміщений між приливами 4 та має вирізи 5 для зачеплення ребрами 6 опорної площини корпуса букси. Опис буксового вузла в дії. При вписуванні вагона в криву колесо передньої колісної пари візка притискається до внутрішньої грані зовнішньої рейки. Оскільки в буксі 1 немає осьового розбігу Комп’ютерна в ерстка C.Литв иненко 4 шийки відносно корпуса букси, остання також переміщується в сторону зовнішньої рейки. Наявність поліуретанового елемента 3, завдяки пружній його деформації, створюється пружний зв'язок між буксою 1 та боковиною 2, що дає можливість колісній парі самовстановлюватись на рейках, тобто відійти від зовнішньої рейки при виході з кривої на пряму ділянку колії. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAxle aquipment
Автори англійськоюPanasenko Vitalii Yakovych, Klymenko Iryna Volodymyrivna, Mischenko Andrii Anatoliiovych
Назва патенту російськоюБуксовый узел
Автори російськоюПанасенко Виталий Яковлевич, Клименко Ирина Владимировна, Мищенко Андрей Анатольевич
МПК / Мітки
МПК: B61F 5/00
