Мультиспектральний телевізійний пірометр
Номер патенту: 38910
Опубліковано: 26.01.2009
Автори: Порєв Володимир Андрійович, Маркін Максим Олександрович, Маркіна Ольга Миколаївна
Формула / Реферат
Мультиспектральний телевізійний пірометр, що містить пристрій формування зображення, розташований на одній оптичній осі з об'єктивом та передавальною камерою, до якої входять світло-електричний перетворювач, формувач сигналу та пристрій введення відеосигналу в комп'ютер, який відрізняється тим, що пристрій формування зображення містить двигун, систему керування та багатогранну призму, яка оптично пов'язана з об'єктивом, задня фокальна площина якого суміщена з чутливою площиною світло-електричного перетворювача.
Текст

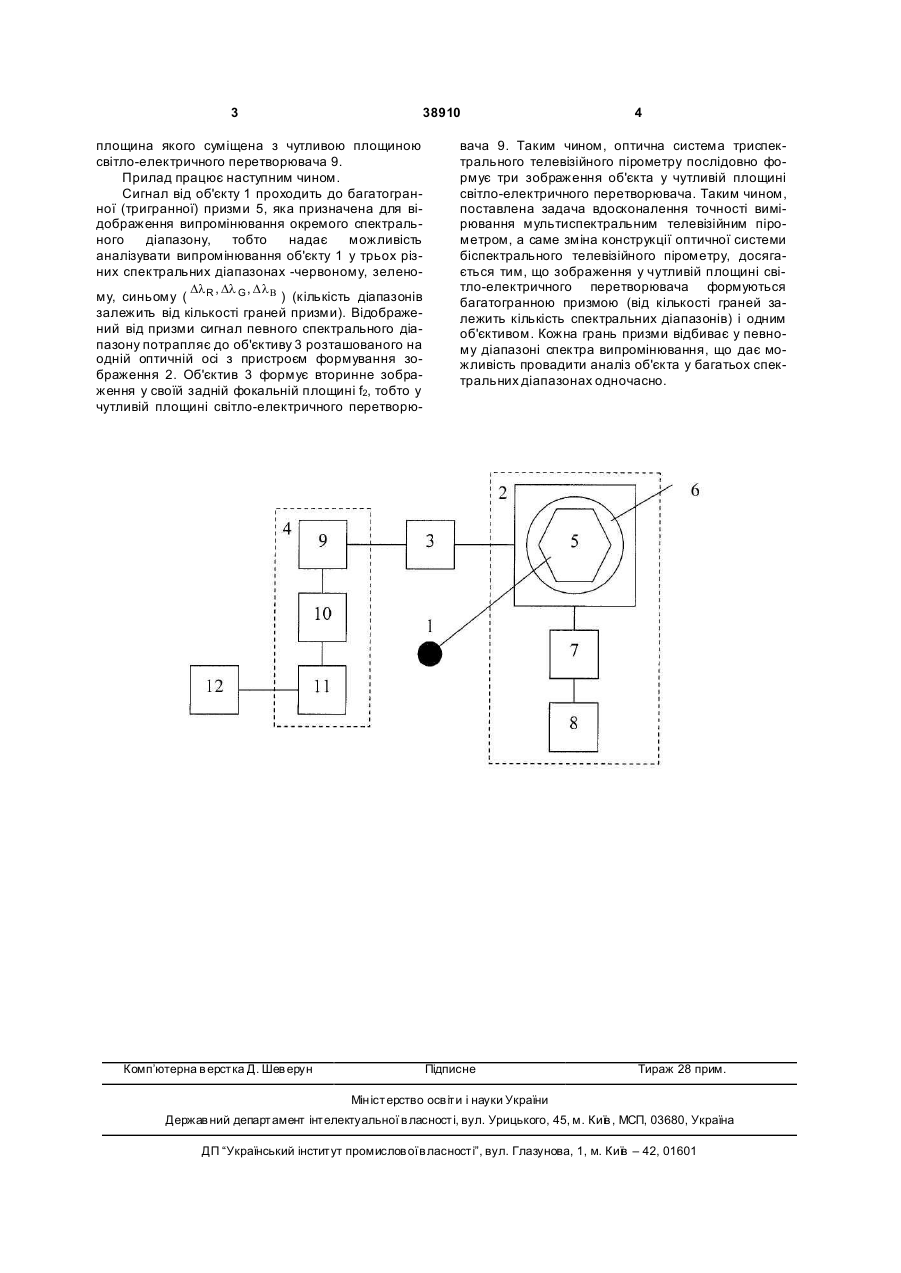

Мультиспектральний телевізійний пірометр, що містить пристрій формування зображення, роз 3 38910 площина якого суміщена з чутливою площиною світло-електричного перетворювача 9. Прилад працює наступним чином. Сигнал від об'єкту 1 проходить до багатогранної (тригранної) призми 5, яка призначена для відображення випромінювання окремого спектрального діапазону, тобто надає можливість аналізувати випромінювання об'єкту 1 у трьох різних спектральних діапазонах -червоному, зеленоDl , Dl G , D l B му, синьому ( R ) (кількість діапазонів залежить від кількості граней призми). Відображений від призми сигнал певного спектрального діапазону потрапляє до об'єктиву 3 розташованого на одній оптичній осі з пристроєм формування зображення 2. Об'єктив 3 формує вторинне зображення у своїй задній фокальній площині f2, тобто у чутливій площині світло-електричного перетворю Комп’ютерна в ерстка Д. Шев ерун 4 вача 9. Таким чином, оптична система триспектрального телевізійного пірометру послідовно формує три зображення об'єкта у чутливій площині світло-електричного перетворювача. Таким чином, поставлена задача вдосконалення точності вимірювання мультиспектральним телевізійним пірометром, а саме зміна конструкції оптичної системи біспектрального телевізійного пірометру, досягається тим, що зображення у чутливій площині світло-електричного перетворювача формуються багатогранною призмою (від кількості граней залежить кількість спектральних діапазонів) і одним об'єктивом. Кожна грань призми відбиває у певному діапазоні спектра випромінювання, що дає можливість провадити аналіз об'єкта у багатьох спектральних діапазонах одночасно. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultispectral tv pyrometer
Автори англійськоюPoriev Volodymyr Andriiovych, Markin Maksym Oleksandrovych, Markina Olha Mykolaivna
Назва патенту російськоюМультиспектральный телевизионный пирометр
Автори російськоюПорев Владимир Андреевич, Маркин Максим Александрович, Маркина Ольга Николаевна
МПК / Мітки
МПК: H04N 7/00
Мітки: пірометр, мультиспектральний, телевізійний
