Голка в’язальної машини

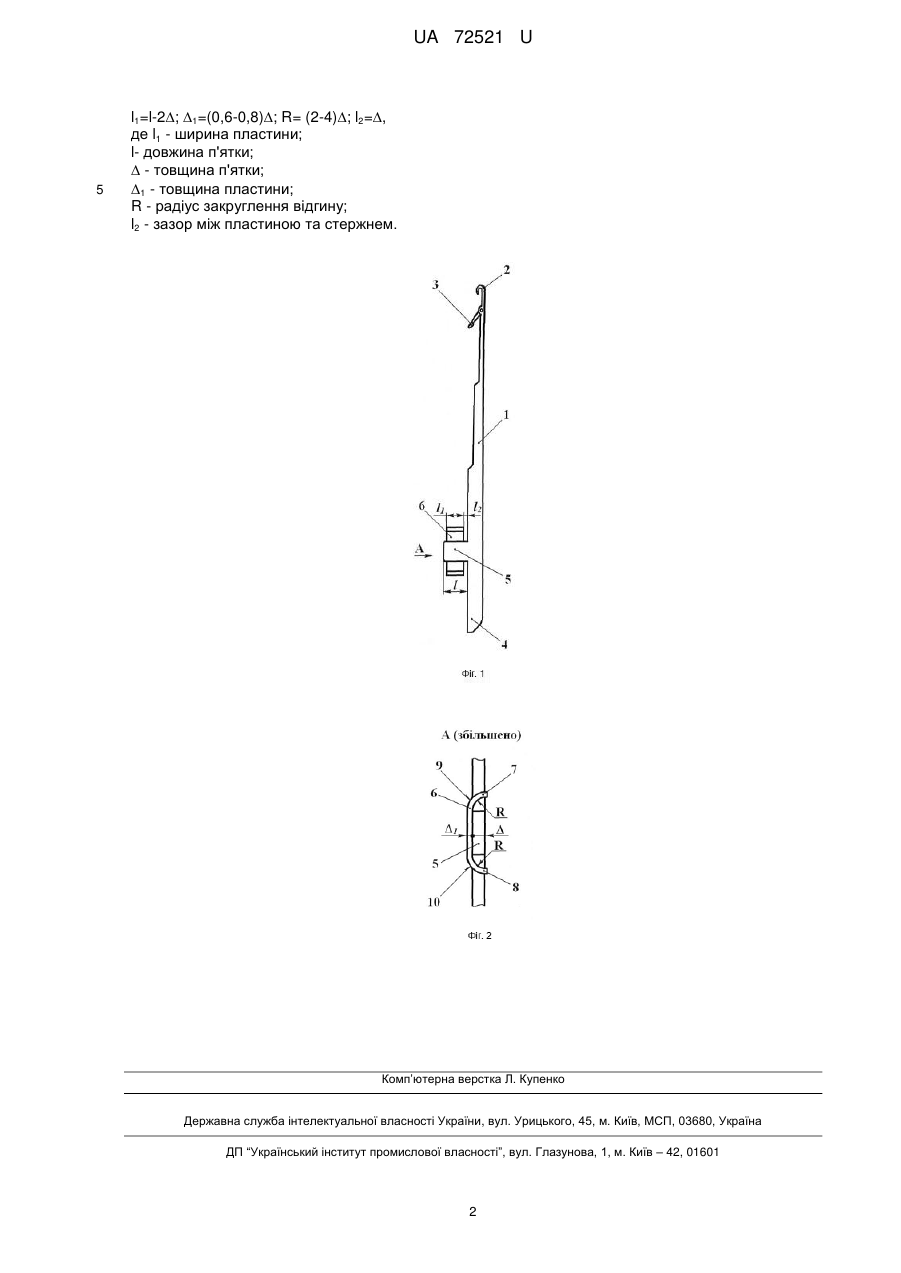

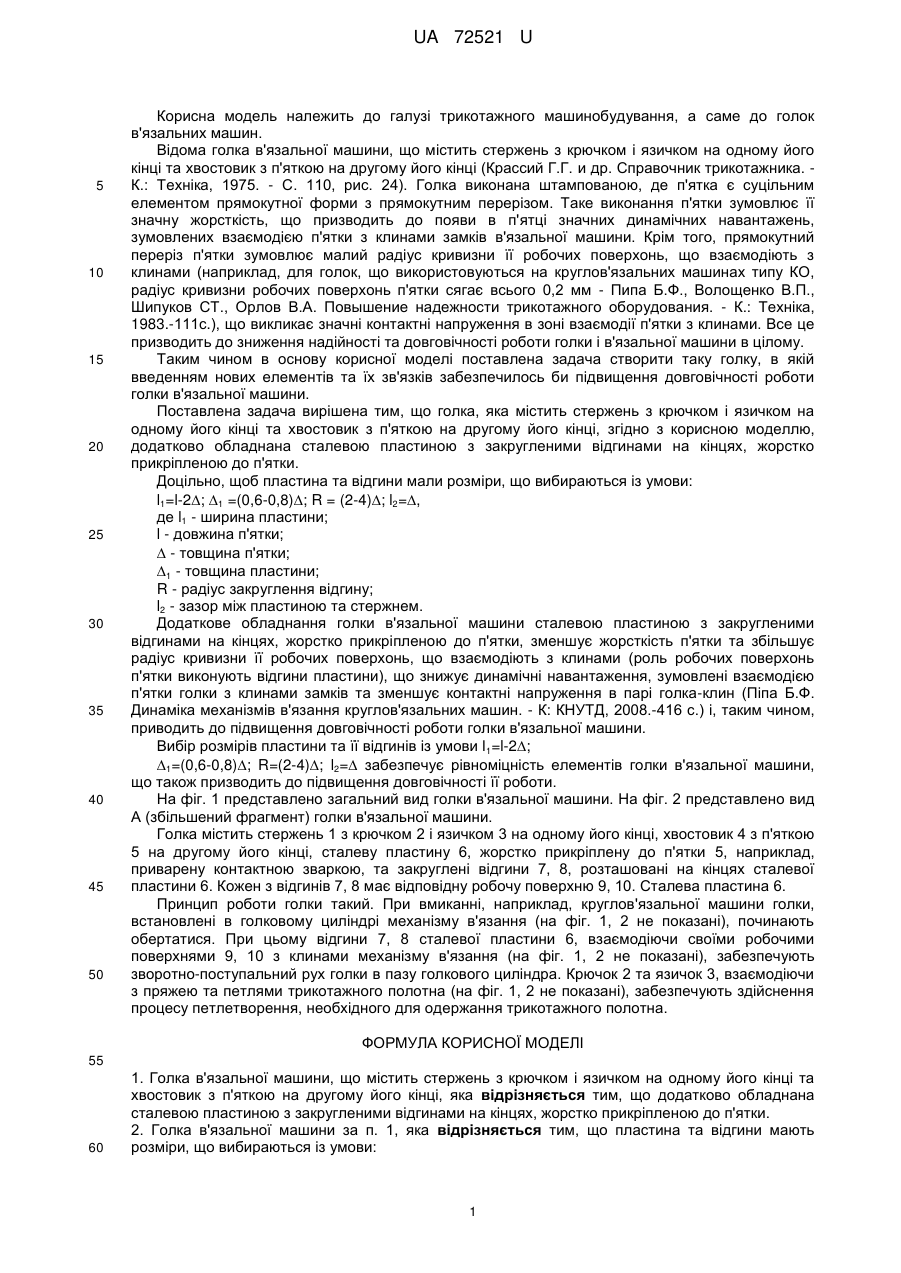

Реферат: UA 72521 U UA 72521 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці (Крассий Г.Г. и др. Справочник трикотажника. К.: Техніка, 1975. - С. 110, рис. 24). Голка виконана штампованою, де п'ятка є суцільним елементом прямокутної форми з прямокутним перерізом. Таке виконання п'ятки зумовлює її значну жорсткість, що призводить до появи в п'ятці значних динамічних навантажень, зумовлених взаємодією п'ятки з клинами замків в'язальної машини. Крім того, прямокутний переріз п'ятки зумовлює малий радіус кривизни її робочих поверхонь, що взаємодіють з клинами (наприклад, для голок, що використовуються на круглов'язальних машинах типу КО, радіус кривизни робочих поверхонь п'ятки сягає всього 0,2 мм - Пипа Б.Ф., Волощенко В.П., Шипуков СТ., Орлов В.А. Повышение надежности трикотажного оборудования. - К.: Техніка, 1983.-111с.), що викликає значні контактні напруження в зоні взаємодії п'ятки з клинами. Все це призводить до зниження надійності та довговічності роботи голки і в'язальної машини в цілому. Таким чином в основу корисної моделі поставлена задача створити таку голку, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки в'язальної машини. Поставлена задача вирішена тим, що голка, яка містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, згідно з корисною моделлю, додатково обладнана сталевою пластиною з закругленими відгинами на кінцях, жорстко прикріпленою до п'ятки. Доцільно, щоб пластина та відгини мали розміри, що вибираються із умови: l1=l-2; 1 =(0,6-0,8); R = (2-4); l2=, де l1 - ширина пластини; l - довжина п'ятки;  - товщина п'ятки; 1 - товщина пластини; R - радіус закруглення відгину; l2 - зазор між пластиною та стержнем. Додаткове обладнання голки в'язальної машини сталевою пластиною з закругленими відгинами на кінцях, жорстко прикріпленою до п'ятки, зменшує жорсткість п'ятки та збільшує радіус кривизни її робочих поверхонь, що взаємодіють з клинами (роль робочих поверхонь п'ятки виконують відгини пластини), що знижує динамічні навантаження, зумовлені взаємодією п'ятки голки з клинами замків та зменшує контактні напруження в парі голка-клин (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К: КНУТД, 2008.-416 с.) і, таким чином, приводить до підвищення довговічності роботи голки в'язальної машини. Вибір розмірів пластини та її відгинів із умови l1=l-2; 1=(0,6-0,8); R=(2-4); l2= забезпечує рівноміцність елементів голки в'язальної машини, що також призводить до підвищення довговічності її роботи. На фіг. 1 представлено загальний вид голки в'язальної машини. На фіг. 2 представлено вид А (збільшений фрагмент) голки в'язальної машини. Голка містить стержень 1 з крючком 2 і язичком 3 на одному його кінці, хвостовик 4 з п'яткою 5 на другому його кінці, сталеву пластину 6, жорстко прикріплену до п'ятки 5, наприклад, приварену контактною зваркою, та закруглені відгини 7, 8, розташовані на кінцях сталевої пластини 6. Кожен з відгинів 7, 8 має відповідну робочу поверхню 9, 10. Сталева пластина 6. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому відгини 7, 8 сталевої пластини 6, взаємодіючи своїми робочими поверхнями 9, 10 з клинами механізму в'язання (на фіг. 1, 2 не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на фіг. 1, 2 не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, яка відрізняється тим, що додатково обладнана сталевою пластиною з закругленими відгинами на кінцях, жорстко прикріпленою до п'ятки. 2. Голка в'язальної машини за п. 1, яка відрізняється тим, що пластина та відгини мають розміри, що вибираються із умови: 1 UA 72521 U 5 l1=l-2; 1=(0,6-0,8); R= (2-4); l2=, де l1 - ширина пластини; l- довжина п'ятки;  - товщина п'ятки; 1 - товщина пластини; R - радіус закруглення відгину; l2 - зазор між пластиною та стержнем. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
