Секція фрези-подрібнювача пожнивно-кореневих залишків
Номер патенту: 38953
Опубліковано: 26.01.2009
Автори: Лисий Олександр Олександрович, Білоткач Михайло Петрович, Романенко Михайло Пилипович, Вольський Володимир Анатолійович, Кириченко Артем Леонідович, Прокоп'єв Іван Павлович
Формула / Реферат
Секція фрези-подрібнювача пожнивно-кореневих залишків, що містить раму, на якій встановлені металева пластина, фрезерні робочі органи і привід для обертання робочих органів на вертикальних валах, яка відрізняється тим, що металева пластина має конусну вгнутість посередині, по краях якої закріплені пасивні ножі, які відхилені в бік фрезерних робочих органів під кутом 40-50°.
Текст

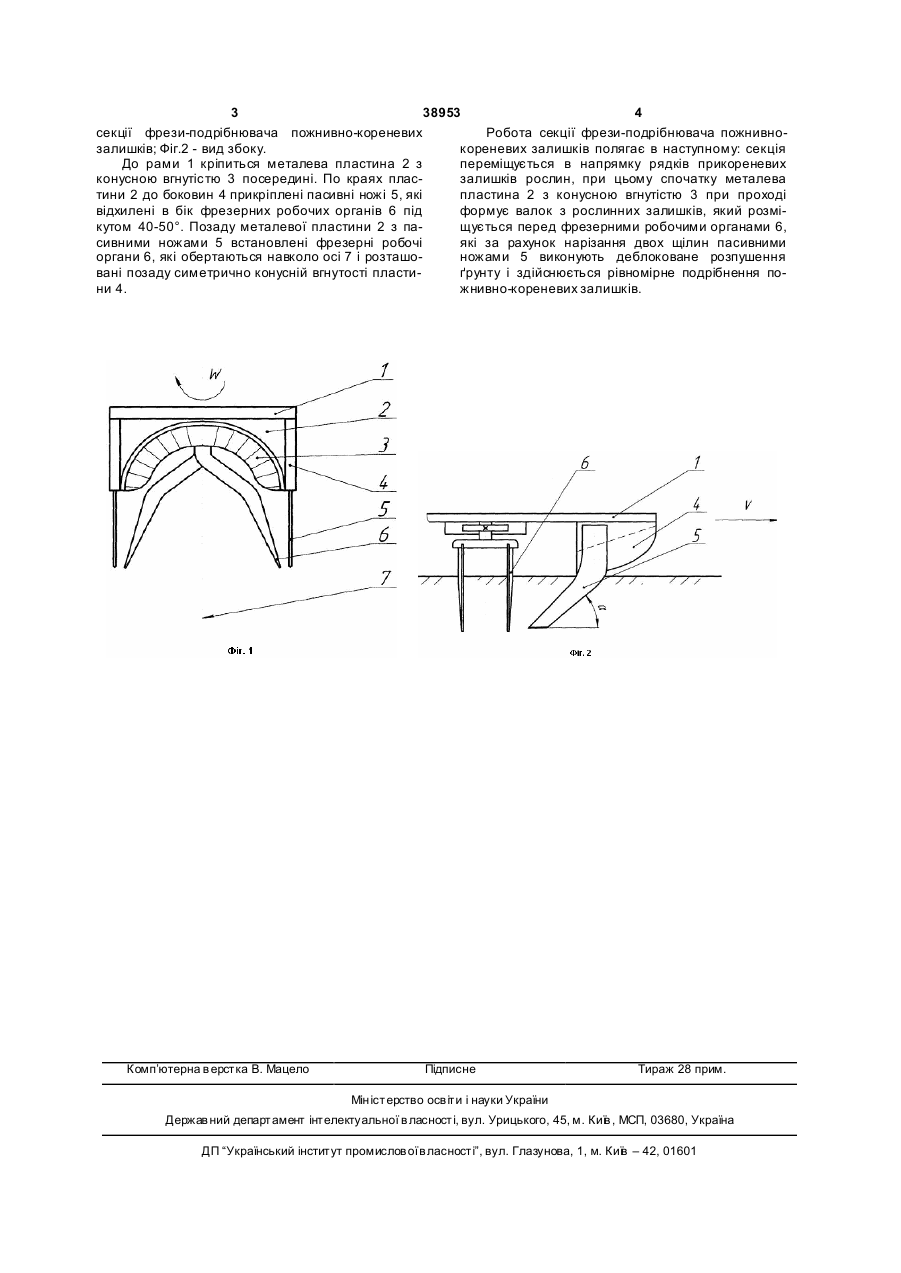

Секція фрези-подрібнювача пожнивнокореневих залишків, що містить раму, на якій встановлені металева пластина, фрезерні робочі органи і привід для обертання робочих органів на вертикальних валах, яка відрізняється тим, що металева пластина має конусну вгнутість посередині, по краях якої закріплені пасивні ножі, які відхилені в бік фрезерних робочих органів під кутом 40-50°. (19) (21) u200810996 (22) 09.09.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) БІЛОТКАЧ МИХАЙЛО ПЕТРОВИЧ, U A, КИРИЧЕНКО АРТЕМ ЛЕОНІДОВИЧ, U A, РОМАНЕНКО МИ ХАЙЛО ПИЛИПОВИЧ, UA, ВОЛЬСЬКИЙ ВОЛОДИМИР АН АТОЛІЙОВИЧ, U A, ЛИСИЙ ОЛЕКСАНДР ОЛЕКС АНДРОВИЧ, U A, ПРОКОП'ЄВ ІВАН ПАВЛОВИЧ, U A (73) НАЦІОН АЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬ 3 38953 4 секції фрези-подрібнювача пожнивно-кореневих Робота секції фрези-подрібнювача пожнивнозалишків; Фіг.2 - вид збоку. кореневих залишків полягає в наступному: секція До рами 1 кріпиться металева пластина 2 з переміщується в напрямку рядків прикореневих конусною вгнутістю 3 посередині. По краях пласзалишків рослин, при цьому спочатку металева тини 2 до боковин 4 прикріплені пасивні ножі 5, які пластина 2 з конусною вгнутістю 3 при проході відхилені в бік фрезерних робочих органів 6 під формує валок з рослинних залишків, який розмікутом 40-50°. Позаду металевої пластини 2 з пащується перед фрезерними робочими органами 6, сивними ножами 5 встановлені фрезерні робочі які за рахунок нарізання двох щілин пасивними органи 6, які обертаються навколо осі 7 і розташоножами 5 виконують деблоковане розпушення вані позаду симетрично конусній вгнутості пластиґрунту і здійснюється рівномірне подрібнення пони 4. жнивно-кореневих залишків. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSection of cutter for shredding stubble and root residues
Автори англійськоюBilotkach Mykhailo Petrovych, Kyrychenko Artem Leonidovych, Romanenko Mykhailo Pylypovych, Volskyi Volodymyr Anatoliiovych, Lysyi Oleksandr Oleksandrovych, Prokopiev Ivan Pavlovych
Назва патенту російськоюСекция фрезы-измельчителя пожнивно-корневых остатков
Автори російськоюБилоткач Михаил Петрович, Кириченко Артем Леонидович, Романенко Михаил Филиппович, Вольский Владимир Анатольевич, Лысый Александр Александрович, Прокопьев Иван Павлович
МПК / Мітки
МПК: A01B 33/00
Мітки: залишків, секція, фрези-подрібнювача, пожнивно-кореневих
Код посилання
