Подрібнювач кореневих та листостеблових залишків

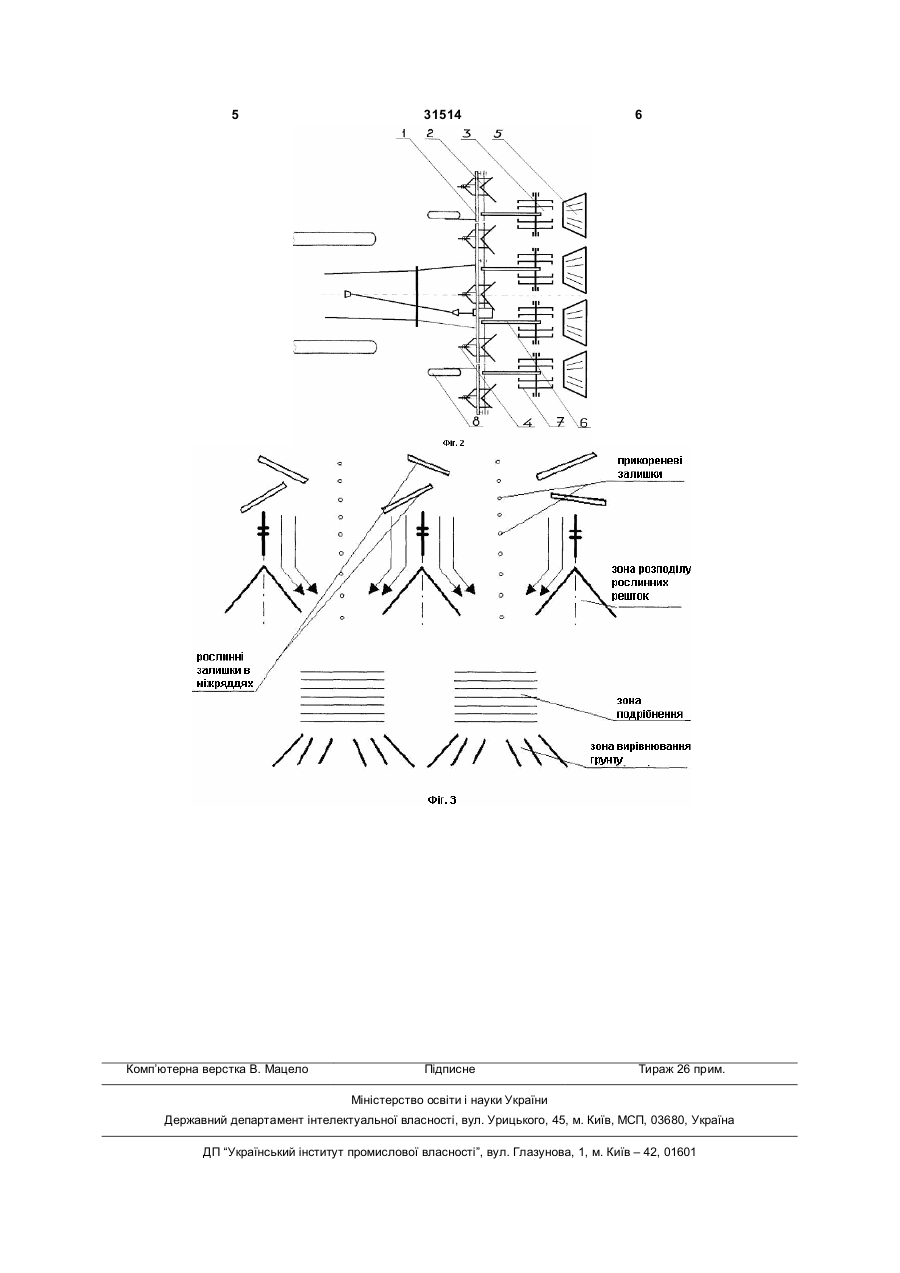

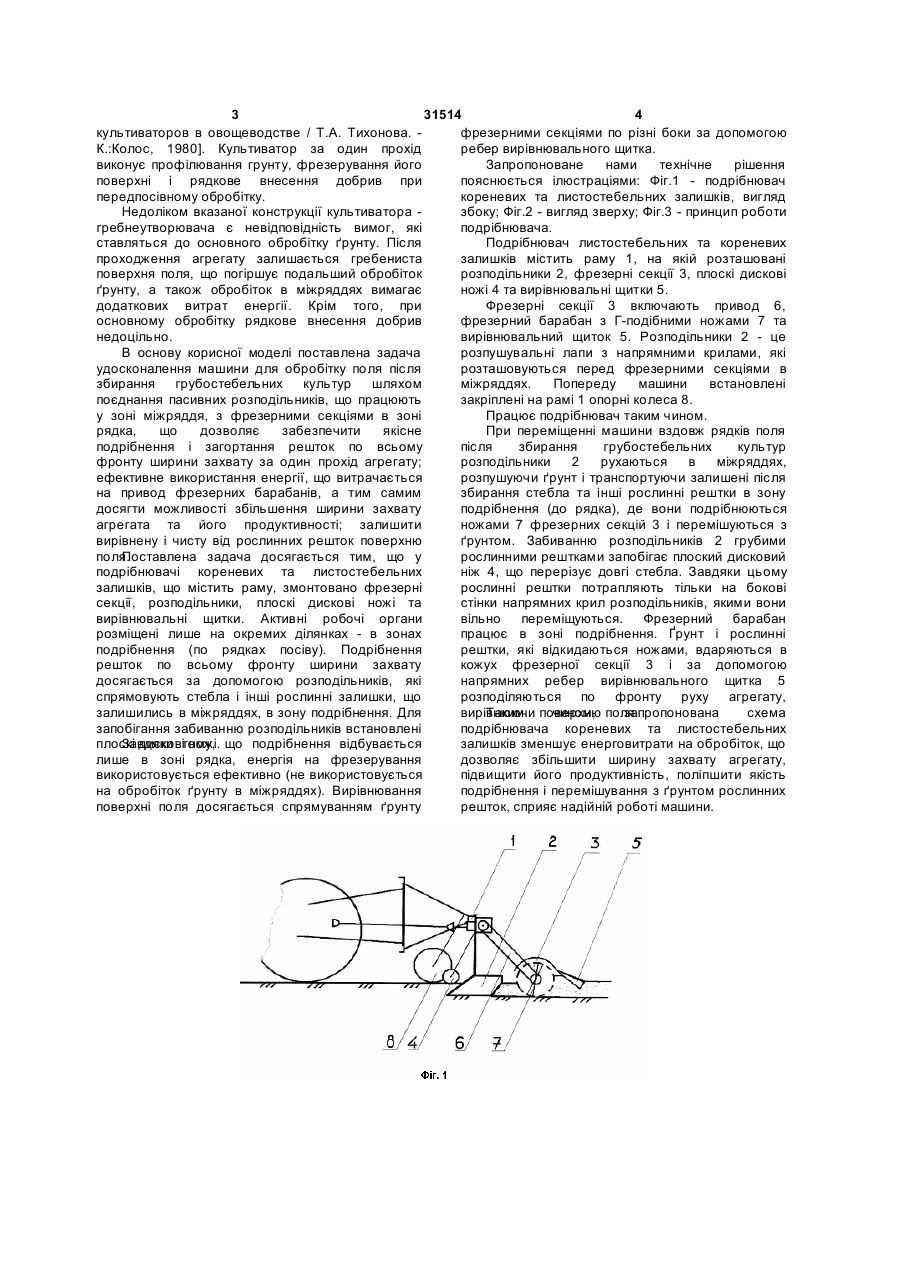

1. Подрібнювач кореневих та листостеблових залишків, що містить раму, на якій змонтовано 3 31514 4 культиваторов в овощеводстве / Т.А. Тихонова. фрезерними секціями по різні боки за допомогою К.:Колос, 1980]. Культиватор за один прохід ребер вирівнювального щитка. виконує профілювання грунту, фрезерування його Запропоноване нами технічне рішення поверхні і рядкове внесення добрив при пояснюється ілюстраціями: Фіг.1 - подрібнювач передпосівному обробітку. кореневих та листостебельних залишків, вигляд Недоліком вказаної конструкції культиватора збоку; Фіг.2 - вигляд зверху; Фіг.3 - принцип роботи гребнеутворювача є невідповідність вимог, які подрібнювача. ставляться до основного обробітку ґрунту. Після Подрібнювач листостебельних та кореневих проходження агрегату залишається гребениста залишків містить раму 1, на якій розташовані поверхня поля, що погіршує подальший обробіток розподільники 2, фрезерні секції 3, плоскі дискові ґрунту, а також обробіток в міжряддях вимагає ножі 4 та вирівнювальні щитки 5. додаткових витрат енергії. Крім того, при Фрезерні секції 3 включають привод 6, основному обробітку рядкове внесення добрив фрезерний барабан з Г-подібними ножами 7 та недоцільно. вирівнювальний щиток 5. Розподільники 2 - це В основу корисної моделі поставлена задача розпушувальні лапи з напрямними крилами, які удосконалення машини для обробітку поля після розташовуються перед фрезерними секціями в збирання грубостебельних культур шляхом міжряддях. Попереду машини встановлені поєднання пасивних розподільників, що працюють закріплені на рамі 1 опорні колеса 8. у зоні міжряддя, з фрезерними секціями в зоні Працює подрібнювач таким чином. рядка, що дозволяє забезпечити якісне При переміщенні машини вздовж рядків поля подрібнення і загортання решток по всьому після збирання грубостебельних культур фронту ширини захвату за один прохід агрегату; розподільники 2 рухаються в міжряддях, ефективне використання енергії, що витрачається розпушуючи ґрунт і транспортуючи залишені після на привод фрезерних барабанів, а тим самим збирання стебла та інші рослинні рештки в зону досягти можливості збільшення ширини захвату подрібнення (до рядка), де вони подрібнюються агрегата та його продуктивності; залишити ножами 7 фрезерних секцій 3 і перемішуються з вирівнену і чисту від рослинних решток поверхню ґрунтом. Забиванню розподільників 2 грубими поля. Поставлена задача досягається тим, що у рослинними рештками запобігає плоский дисковий подрібнювачі кореневих та листостебельних ніж 4, що перерізує довгі стебла. Завдяки цьому залишків, що містить раму, змонтовано фрезерні рослинні рештки потрапляють тільки на бокові секції, розподільники, плоскі дискові ножі та стінки напрямних крил розподільників, якими вони вирівнювальні щитки. Активні робочі органи вільно переміщуються. Фрезерний барабан розміщені лише на окремих ділянках - в зонах працює в зоні подрібнення. Ґрунт і рослинні подрібнення (по рядках посіву). Подрібнення рештки, які відкидаються ножами, вдаряються в решток по всьому фронту ширини захвату кожух фрезерної секції 3 і за допомогою досягається за допомогою розподільників, які напрямних ребер вирівнювального щитка 5 спрямовують стебла і інші рослинні залишки, що розподіляються по фронту руху агрегату, залишились в міжряддях, в зону подрібнення. Для вирівнюючи поверхню поля. Таким чином, запропонована схема запобігання забиванню розподільників встановлені подрібнювача кореневих та листостебельних плоскі дискові ножі. що подрібнення відбувається Завдяки тому, залишків зменшує енерговитрати на обробіток, що лише в зоні рядка, енергія на фрезерування дозволяє збільшити ширину захвату агрегату, використовується ефективно (не використовується підвищити його продуктивність, поліпшити якість на обробіток ґрунту в міжряддях). Вирівнювання подрібнення і перемішування з ґрунтом рослинних поверхні поля досягається спрямуванням ґрунту решток, сприяє надійній роботі машини. 5 Комп’ютерна верстка В. Мацело 31514 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
