Фрезерний подрібнювач кореневих та листостеблових залишків

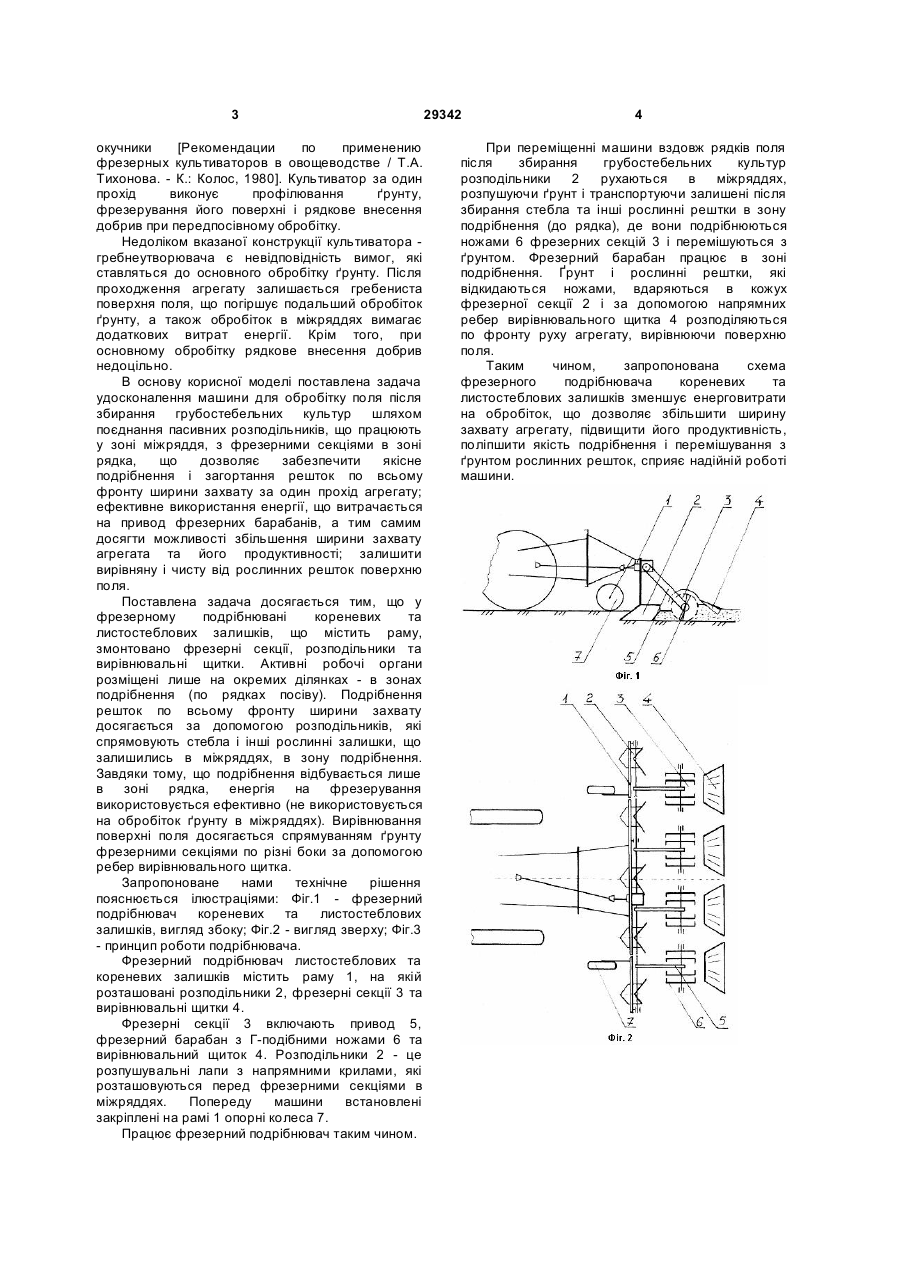

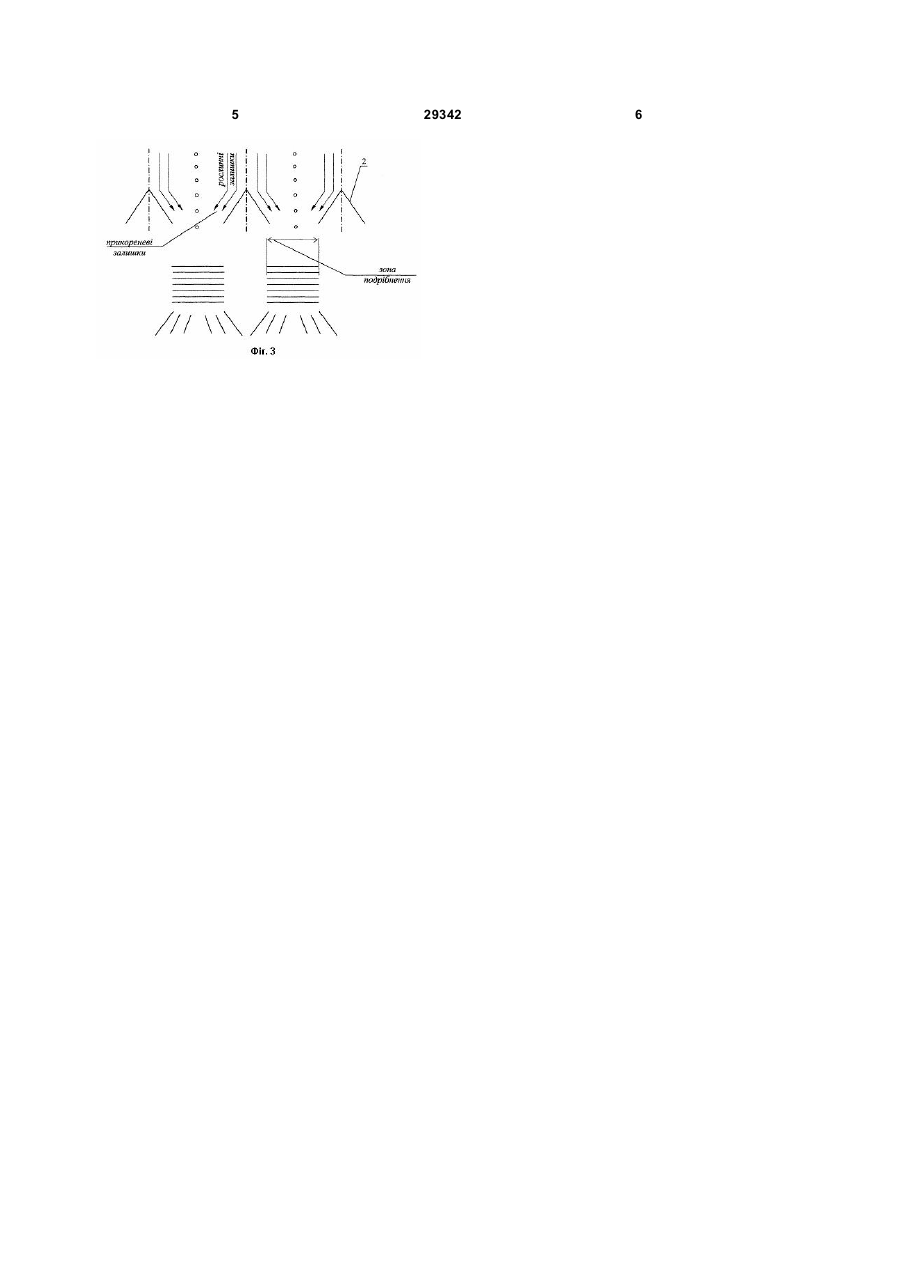

1. Фрезерний подрібнювач кореневих та листостеблових залишків, що містить раму, на якій 3 окучники [Рекомендации по применению фрезерных культиваторов в овощеводстве / Т.А. Тихонова. - К.: Колос, 1980]. Культиватор за один прохід виконує профілювання ґрунту, фрезерування його поверхні і рядкове внесення добрив при передпосівному обробітку. Недоліком вказаної конструкції культиватора гребнеутворювача є невідповідність вимог, які ставляться до основного обробітку ґрунту. Після проходження агрегату залишається гребениста поверхня поля, що погіршує подальший обробіток ґрунту, а також обробіток в міжряддях вимагає додаткових витрат енергії. Крім того, при основному обробітку рядкове внесення добрив недоцільно. В основу корисної моделі поставлена задача удосконалення машини для обробітку поля після збирання грубостебельних культур шляхом поєднання пасивних розподільників, що працюють у зоні міжряддя, з фрезерними секціями в зоні рядка, що дозволяє забезпечити якісне подрібнення і загортання решток по всьому фронту ширини захвату за один прохід агрегату; ефективне використання енергії, що витрачається на привод фрезерних барабанів, а тим самим досягти можливості збільшення ширини захвату агрегата та його продуктивності; залишити вирівняну і чисту від рослинних решток поверхню поля. Поставлена задача досягається тим, що у фрезерному подрібнювані кореневих та листостеблових залишків, що містить раму, змонтовано фрезерні секції, розподільники та вирівнювальні щитки. Активні робочі органи розміщені лише на окремих ділянках - в зонах подрібнення (по рядках посіву). Подрібнення решток по всьому фронту ширини захвату досягається за допомогою розподільників, які спрямовують стебла і інші рослинні залишки, що залишились в міжряддях, в зону подрібнення. Завдяки тому, що подрібнення відбувається лише в зоні рядка, енергія на фрезерування використовується ефективно (не використовується на обробіток ґрунту в міжряддях). Вирівнювання поверхні поля досягається спрямуванням ґрунту фрезерними секціями по різні боки за допомогою ребер вирівнювального щитка. Запропоноване нами технічне рішення пояснюється ілюстраціями: Фіг.1 - фрезерний подрібнювач кореневих та листостеблових залишків, вигляд збоку; Фіг.2 - вигляд зверху; Фіг.3 - принцип роботи подрібнювача. Фрезерний подрібнювач листостеблових та кореневих залишків містить раму 1, на якій розташовані розподільники 2, фрезерні секції 3 та вирівнювальні щитки 4. Фрезерні секції 3 включають привод 5, фрезерний барабан з Г-подібними ножами 6 та вирівнювальний щиток 4. Розподільники 2 - це розпушувальні лапи з напрямними крилами, які розташовуються перед фрезерними секціями в міжряддях. Попереду машини встановлені закріплені на рамі 1 опорні колеса 7. Працює фрезерний подрібнювач таким чином. 29342 4 При переміщенні машини вздовж рядків поля після збирання грубостебельних культур розподільники 2 рухаються в міжряддях, розпушуючи ґрунт і транспортуючи залишені після збирання стебла та інші рослинні рештки в зону подрібнення (до рядка), де вони подрібнюються ножами 6 фрезерних секцій 3 і перемішуються з ґрунтом. Фрезерний барабан працює в зоні подрібнення. Ґрунт і рослинні рештки, які відкидаються ножами, вдаряються в кожух фрезерної секції 2 і за допомогою напрямних ребер вирівнювального щитка 4 розподіляються по фронту руху агрегату, вирівнюючи поверхню поля. Таким чином, запропонована схема фрезерного подрібнювача кореневих та листостеблових залишків зменшує енерговитрати на обробіток, що дозволяє збільшити ширину захвату агрегату, підвищити його продуктивність, поліпшити якість подрібнення і перемішування з ґрунтом рослинних решток, сприяє надійній роботі машини. 5 29342 6
