Забірний пристрій

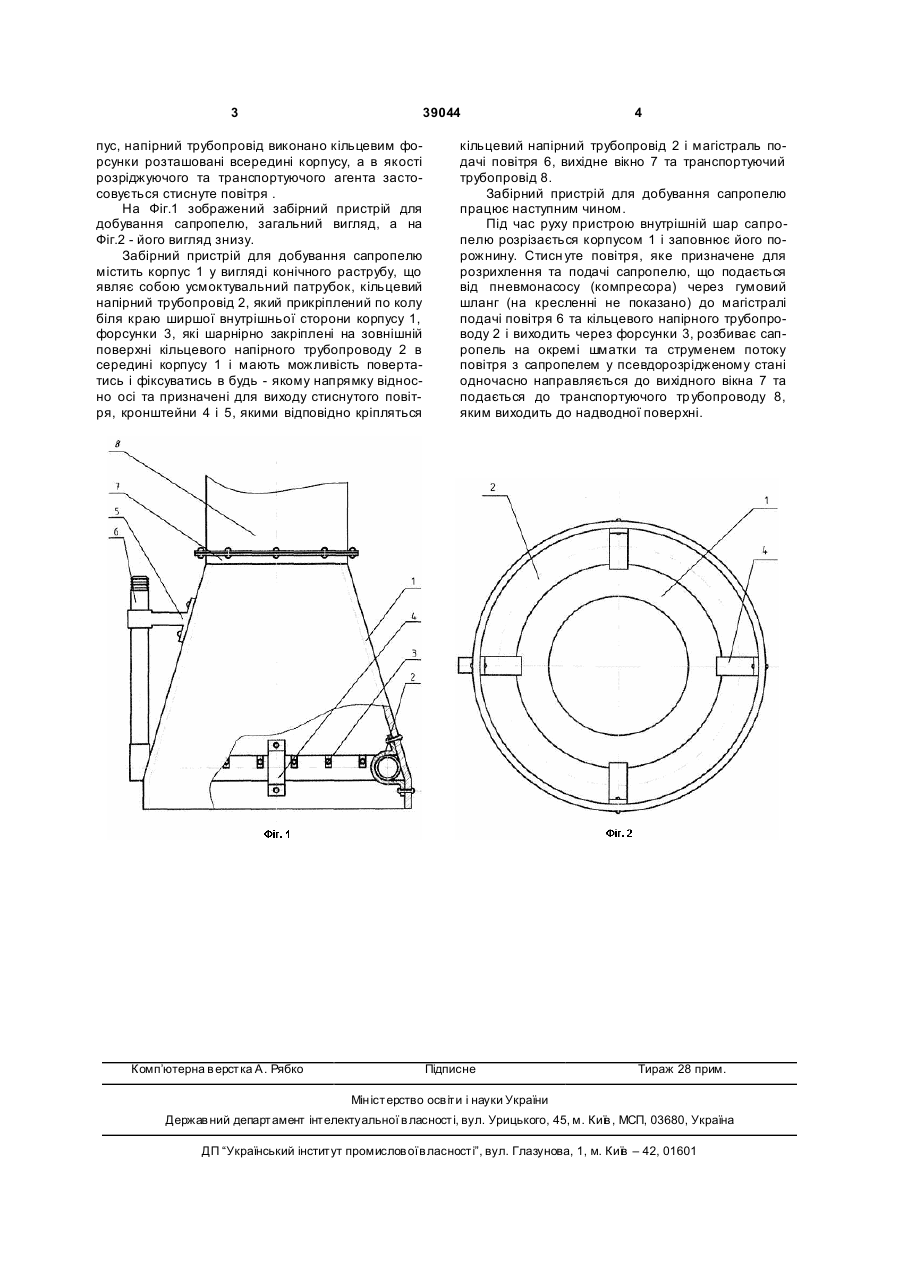

Забірний пристрій, що містить корпус та напірний трубопровід з форсунками, який відрізняється тим, що як усмоктувальний патрубок використовують конічний корпус, напірний трубопровід виконаний кільцевим, форсунки розташовані всередині корпуса, а як розріджуючий та транспортуючий агент застосовують стисн уте повітря. (19) (21) u200810917 (22) 05.09.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ЦИЗЬ ІГОР ЄВГЕНОВИЧ, UA, ХОМИЧ СЕРГІЙ МИ ХАЙЛОВИЧ, UA (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 39044 пус, напірний трубопровід виконано кільцевим форсунки розташовані всередині корпусу, а в якості розріджуючого та транспортуючого агента застосовується стиснуте повітря . На Фіг.1 зображений забірний пристрій для добування сапропелю, загальний вигляд, а на Фіг.2 - його вигляд знизу. Забірний пристрій для добування сапропелю містить корпус 1 у вигляді конічного раструбу, що являє собою усмоктувальний патрубок, кільцевий напірний трубопровід 2, який прикріплений по колу біля краю ширшої внутрішньої сторони корпусу 1, форсунки 3, які шарнірно закріплені на зовнішній поверхні кільцевого напірного трубопроводу 2 в середині корпусу 1 і мають можливість повертатись і фіксуватись в будь - якому напрямку відносно осі та призначені для виходу стиснутого повітря, кронштейни 4 і 5, якими відповідно кріпляться Комп’ютерна в ерстка А. Рябко 4 кільцевий напірний трубопровід 2 і магістраль подачі повітря 6, вихідне вікно 7 та транспортуючий трубопровід 8. Забірний пристрій для добування сапропелю працює наступним чином. Під час руху пристрою внутрішній шар сапропелю розрізається корпусом 1 і заповнює його порожнину. Стисн уте повітря, яке призначене для розрихлення та подачі сапропелю, що подається від пневмонасосу (компресора) через гумовий шланг (на кресленні не показано) до магістралі подачі повітря 6 та кільцевого напірного трубопроводу 2 і виходить через форсунки 3, розбиває сапропель на окремі шматки та струменем потоку повітря з сапропелем у псевдорозрідженому стані одночасно направляється до вихідного вікна 7 та подається до транспортуючого тр убопроводу 8, яким виходить до надводної поверхні. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
