Забірний кран для резервуарів з напоями
Формула / Реферат

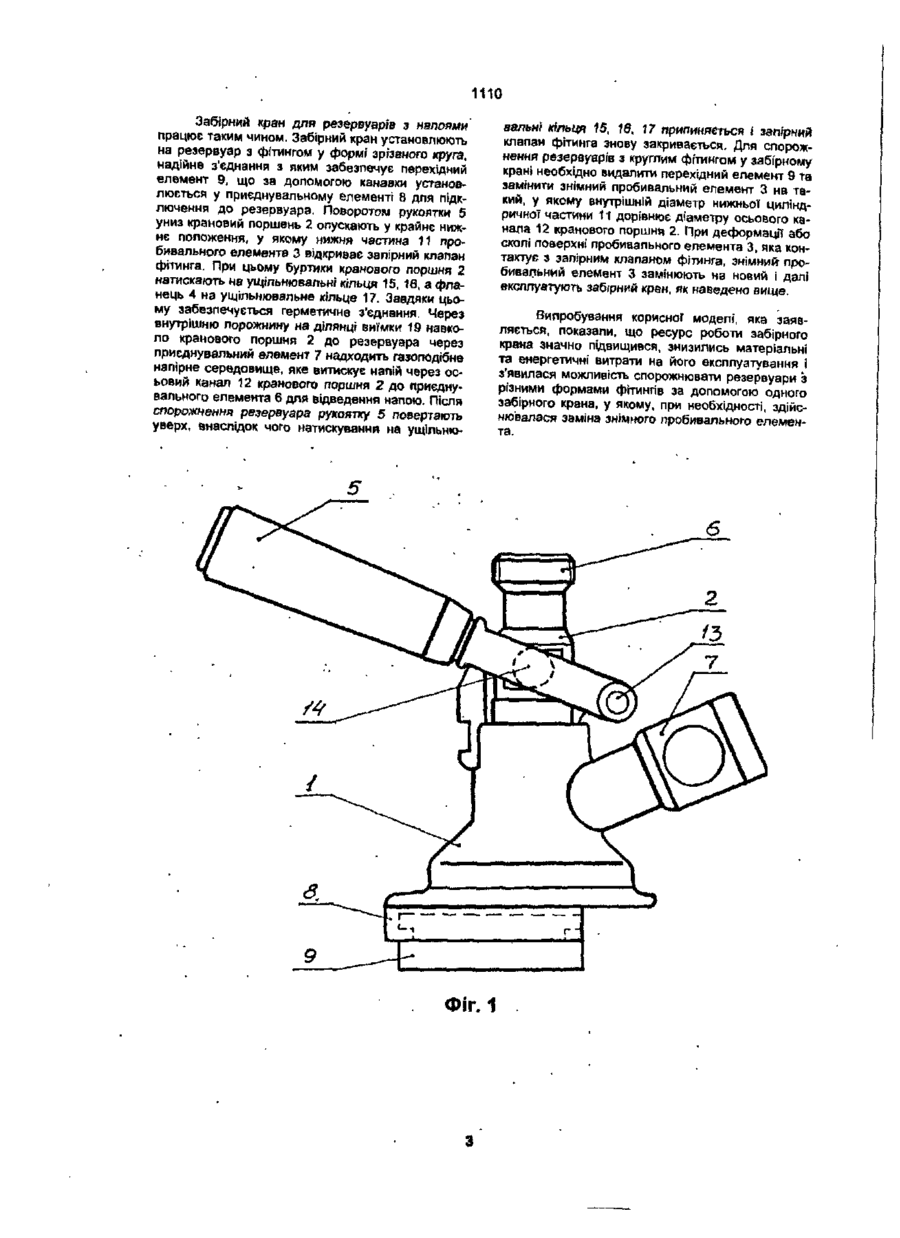

1. Забірний кран для резервуарів з напоями, що включає корпус, крановий поршень з фланцем та пробивальним елементом циліндричної форми, який приводиться у дію за допомогою рукоятки, і приєднувальні елементи для відведення напою, для подавання газоподібного середовища та для підключення до резервуара, який відрізняється тим, що крановий поршень над фланцем виконаний роз'ємним.
2. Забірний кран по п. 1, який відрізняється тим, що знімний пробивальний елемент виконаний за одне ціле з фланцем.

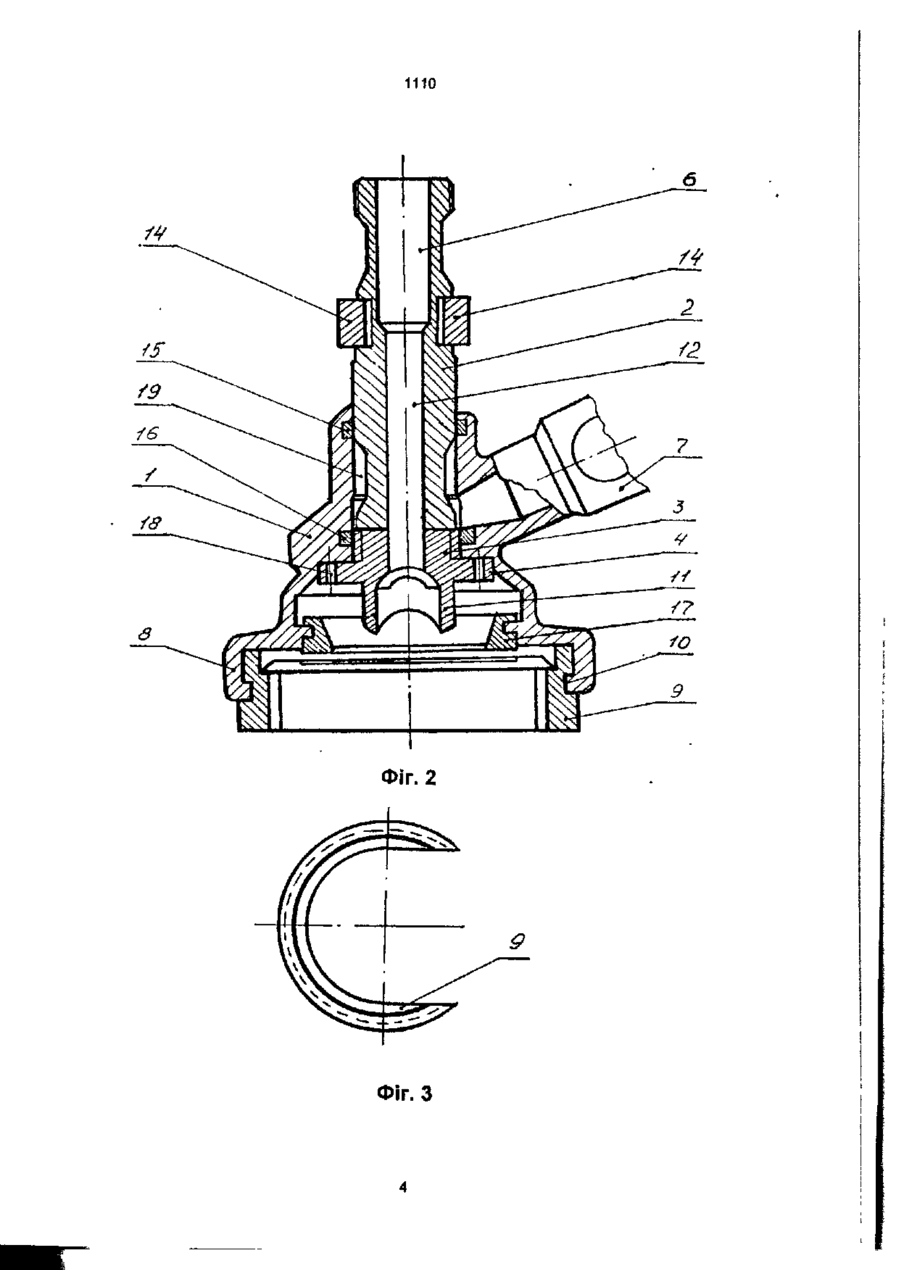

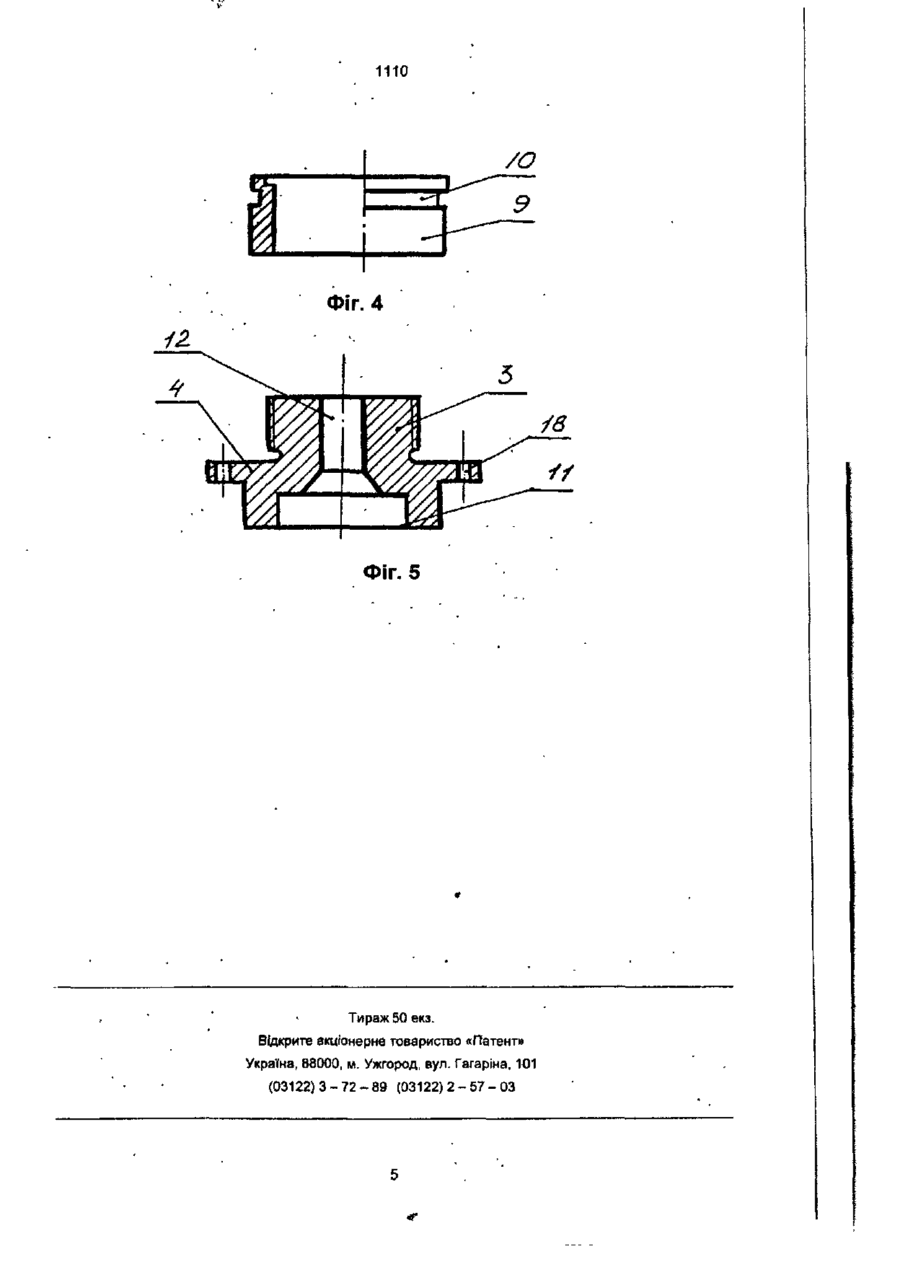

3. Забірний кран по п. 1 або п. 2, який відрізняється тим, що містить дугоподібний перехідний елемент, з'єднаний з приєднувальним елементом для підключення до резервуара за допомогою канавки, виконаної уздовж дуги на його зовнішній поверхні, а внутрішній діаметр нижньої циліндричної частини пробивального елемента більший діаметра осьового каналу кранового поршня.
Текст

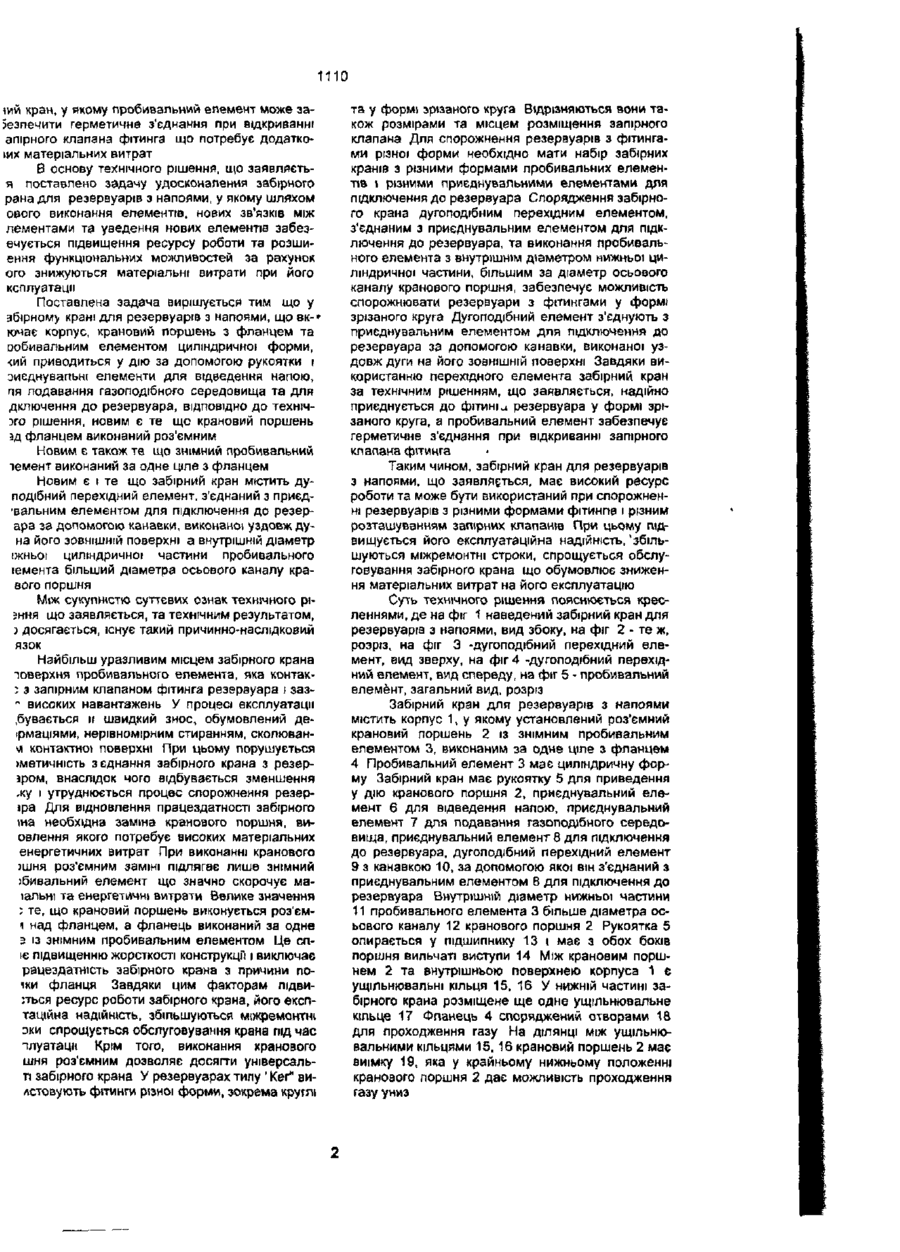

-1. Забірний кран для резервуарів з напоями, що включає корпус, крановий поршень з фланцем та пробивальним елементом циліндричної форми, який приводиться у дію за допомогою рукоятки, і приєднувальні елементи для відведення напою, для подавання газоподібного середовища та для підключення до резервуара, який відрізняється тим, що крановий поршень над фланцем виконаний роз'ємним. 2. Забірний кран по п 1, який відрізняється тим, що знімний пробивальний'елемент виконаний за одне ціле з фланцем. 3. Забірний кран по п. 1 або п 2, який відрізняється тим, що містить дугоподібний перехідний елемент, з'єднаний з приєднувальним елементом для підключення до резервуара за допомогою канавки, виконаної уздовж дуги на його зовнішній поверхні, а внутрішній діаметр нижньої циліндричної частини пробивального елемента більший діаметра осьового каналу кранового поршня. Корисна модель відноситься до пристроїв для зливання рідин із резервуарів, переважно із бочок типу "Кег", і може бути використана у всіх областях народного господарства, де присутні операції спорожнення резервуарів. Найбільш близьким по технічній суті та результату, що досягається, до забірного крану, що пропонується, є забірний кран для резервуарів з напоями (див. П.РФ № 2100270, М.Кл 6 В67Д 1/08, від 17.12.95, опубл. 27.12.97), який включає корпус, крановий поршень з фланцем та пробивальним елементом циліндричної форми, який приводиться у дію за допомогою рукоятки, і приєднувальні елементи для відведення напою, для подавання газоподібного середовища та для підключення до резервуара. Пробивальний елемент виконаний за одне ціле з крановим поршнем, а фланець з'єднується з крановим поршнем за допомогою різьби. Відомий забірний кран споряджений розвантажувальним клапаном, з цапфою якого взаємодіє ділянка фланця. Крім того, під час спорожнення резервуара фланець натискає на ущільнювальне кільце, розташоване у нижній частині забірного крана. При цьому діаметр пробивального елемента дорівнює діаметру кранового поршня. Це пояснюється тим, що поверхня пробивального елемента, яка контактує з запірним клапаном фітинга резервуара, зазнає у процесі експлуатації, особливо при найменшому перекошуванні забірного крана, зносу, зокрема, деформації, стирання, сколювання. Внаслідок цього знижується експлуатаційна надійність забірного крана, тому що порушується герметичність з'єднання забірного крана з резервуаром, і, як наслідок, відбувається зменшення тиску, що утруднює процес спорожнення резервуара Такий забірний кран неможливо експлуатувати далі, необхідно проводити ремонт, у процесі якого має бути замінений крановий поршень. Виготовлення кранового поршня потребує високих матеріальних та енергетичних витрат, тому що пов'язане з необхідністю виконання високоточних механічних операцій Низький ресурс роботи обумовлений також тим, що при постійному надавлюванні фланцем на ущільнювальне кільце та цапфу розвантажувального клапана, з якою взаємодіє лише одна ділянка фланця, за рахунок високих навантажень та нерівномірного їх розподілення відбувається деформація та подальше зрізування різьби. Це також потребує заміни кранового поршня. Крім того, відомий забірний кран з діаметром пробивального елемента, який дорівнює діаметру кранового поршня, може бути використаний лише для спорожнення резервуарів з певною формою фітинга, зокрема з круглим фітингом. Для спорожнення резервуарів з фітингом у формі зрізаного круга необхідно мати інший забір Відомий забірний кран має низький ресурс роботи та обмежені функціональні можливості, що обумовлює високі матеріальні витрати при його експлуатації. 1110 іий кран, у якому пробивальний елемент може заэеэпечити герметичне з'єднання при відкриванні апірного клапана фітинга що потребує додаткоіих матеріальних витрат В основу технічного рішення, що заявляєтья поставлено задачу удосконалення забірного рана для резервуарів з напоями, у якому шляхом ового виконання елементів, нових зв'язків МІЖ лементами та уведення нових елементів забезечується підвищення ресурсу роботи та розшиення функціональних можливостей за рахунок ого знижуються матеріальні витрати при його ксплуатацп Поставлена задача вирішується тим що у збірному крані для резервуарів з напоями, що вк-» ючає корпус, крановий поршень з фланцем та ообивальним елементом циліндричної форми,
ДивитисяДодаткова інформація
Назва патенту англійськоюIntake tap for the tanks with beverages
Автори англійськоюBondar Viktor Vasyliovych
Назва патенту російськоюЗаборный кран для резервуаров с напитками
Автори російськоюБондар Виктор Васильевич
МПК / Мітки
МПК: B67D 1/04
Мітки: резервуарів, забірний, напоями, кран
