Композиційний розкислювач сталі

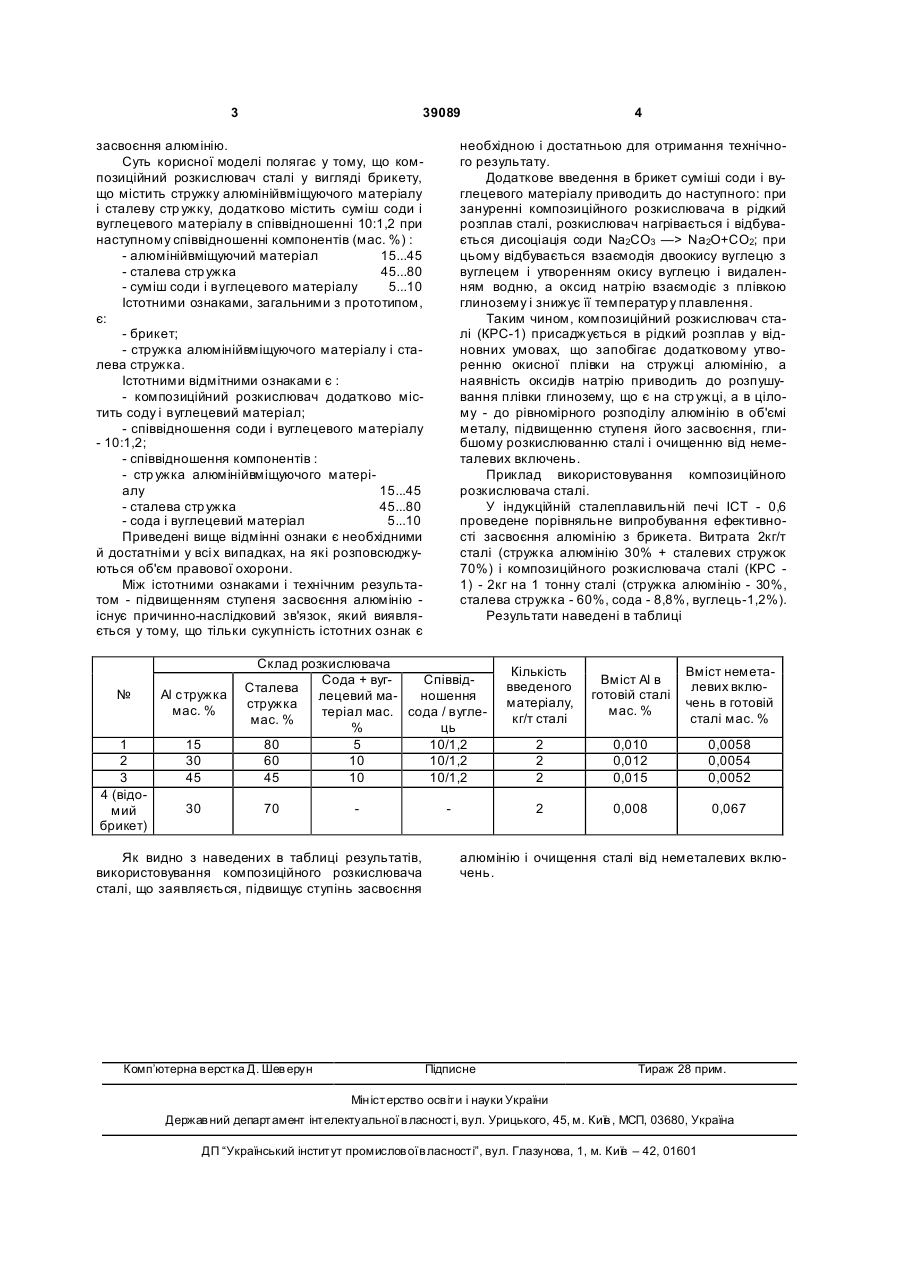

Композиційний розкислювач сталі у вигляді брикету, що містить стружку алюмінієвмісного матеріалу і сталеву стружку, який відрізняється тим, що розкислювач додатково містить соду і вуглецевий матеріал в співвідношенні 10:1,2 при наступному співвідношенні компонентів, мас. % : стружка алюмінієвмісного матеріалу 15-45 сталева стружка 45-80 сода і вуглецевий матеріал 5-10. (19) (21) u200806876 (22) 19.05.2008 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) ЮШКОВА МАРИНА ГЕННАДІЇВН А, U A, СЕКАЧЕВ ОЛЕКСАНДР ОЛЕГОВИЧ, UA, ЛІТВІНЕНКО ОЛЕКСАНДР ЮРІЙОВИЧ, UA, ОВЧИННИКОВ МИКОЛА ОЛЕКСІЙОВИЧ, U A, УВАРОВ ВАСИЛІЙ ПЕТРОВИЧ, U A, КАРАКАШ ІГОР ПЕТРОВИЧ, U A, КОБЕЦЬ ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, UA, КОЙНАШ СЕРГІЙ ЄВГЕНОВИЧ, UA, ДМИТРЕНКО ОЛЕКСАНДР ДМИТРОВИЧ, UA (73) ЮШКОВА МАРИНА ГЕННАДІЇВН А, U A, СЕКАЧЕВ ОЛЕКСАНДР ОЛЕГОВИЧ, UA, ЛІТВІНЕНКО ОЛЕКСАНДР ЮРІЙОВИЧ, UA, ОВЧИННИКОВ МИ 3 39089 засвоєння алюмінію. Суть корисної моделі полягає у тому, що композиційний розкислювач сталі у вигляді брикету, що містить стружку алюмінійвміщуючого матеріалу і сталеву стр ужку, додатково містить суміш соди і вуглецевого матеріалу в співвідношенні 10:1,2 при наступному співвідношенні компонентів (мас. %) : - алюмінійвміщуючий матеріал 15...45 - сталева стр ужка 45...80 - суміш соди і вуглецевого матеріалу 5...10 Істотними ознаками, загальними з прототипом, є: - брикет; - стружка алюмінійвміщуючого матеріалу і сталева стружка. Істотними відмітними ознаками є : - композиційний розкислювач додатково містить соду і вуглецевий матеріал; - співвідношення соди і вуглецевого матеріалу - 10:1,2; - співвідношення компонентів : - стр ужка алюмінійвміщуючого матеріалу 15...45 - сталева стр ужка 45...80 - сода і вуглецевий матеріал 5...10 Приведені вище відмінні ознаки є необхідними й достатніми у всі х випадках, на які розповсюджуються об'єм правової охорони. Між істотними ознаками і технічним результатом - підвищенням ступеня засвоєння алюмінію існує причинно-наслідковий зв'язок, який виявляється у тому, що тільки сукупність істотних ознак є № Аl стружка мас. % 1 2 3 4 (відомий брикет) 15 30 45 30 необхідною і достатньою для отримання технічного результату. Додаткове введення в брикет суміші соди і вуглецевого матеріалу приводить до наступного: при зануренні композиційного розкислювача в рідкий розплав сталі, розкислювач нагрівається і відбувається дисоціація соди Na2CO3 —> Na2O+СО2; при цьому відбувається взаємодія двоокису вуглецю з вуглецем і утворенням окису вуглецю і видаленням водню, а оксид натрію взаємодіє з плівкою глинозему і знижує її температур у плавлення. Таким чином, композиційний розкислювач сталі (КРС-1) присаджується в рідкий розплав у відновних умовах, що запобігає додатковому утворенню окисної плівки на стружці алюмінію, а наявність оксидів натрію приводить до розпушування плівки глинозему, що є на стр ужці, а в цілому - до рівномірного розподілу алюмінію в об'ємі металу, підвищенню ступеня його засвоєння, глибшому розкислюванню сталі і очищенню від неметалевих включень. Приклад використовування композиційного розкислювача сталі. У індукційній сталеплавильній печі ІСТ - 0,6 проведене порівняльне випробування ефективності засвоєння алюмінію з брикета. Витрата 2кг/т сталі (стружка алюмінію 30% + сталевих стружок 70%) і композиційного розкислювача сталі (КРС 1) - 2кг на 1 тонну сталі (стружка алюмінію - 30%, сталева стружка - 60%, сода - 8,8%, вуглець-1,2%). Результати наведені в таблиці Склад розкислювача Сода + вугСпіввідСталева лецевий маношення стружка теріал мас. сода / вуглемас. % % ць 80 5 10/1,2 60 10 10/1,2 45 10 10/1,2 70 Як видно з наведених в таблиці результатів, використовування композиційного розкислювача сталі, що заявляється, підвищує ступінь засвоєння Комп’ютерна в ерстка Д. Шев ерун 4 Вміст Аl в готовій сталі мас. % Вміст неметалевих включень в готовій сталі мас. % 2 2 2 0,010 0,012 0,015 0,0058 0,0054 0,0052 2 Кількість введеного матеріалу, кг/т сталі 0,008 0,067 алюмінію і очищення сталі від неметалевих включень. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
