Спосіб змащування поверхонь, що обертаються

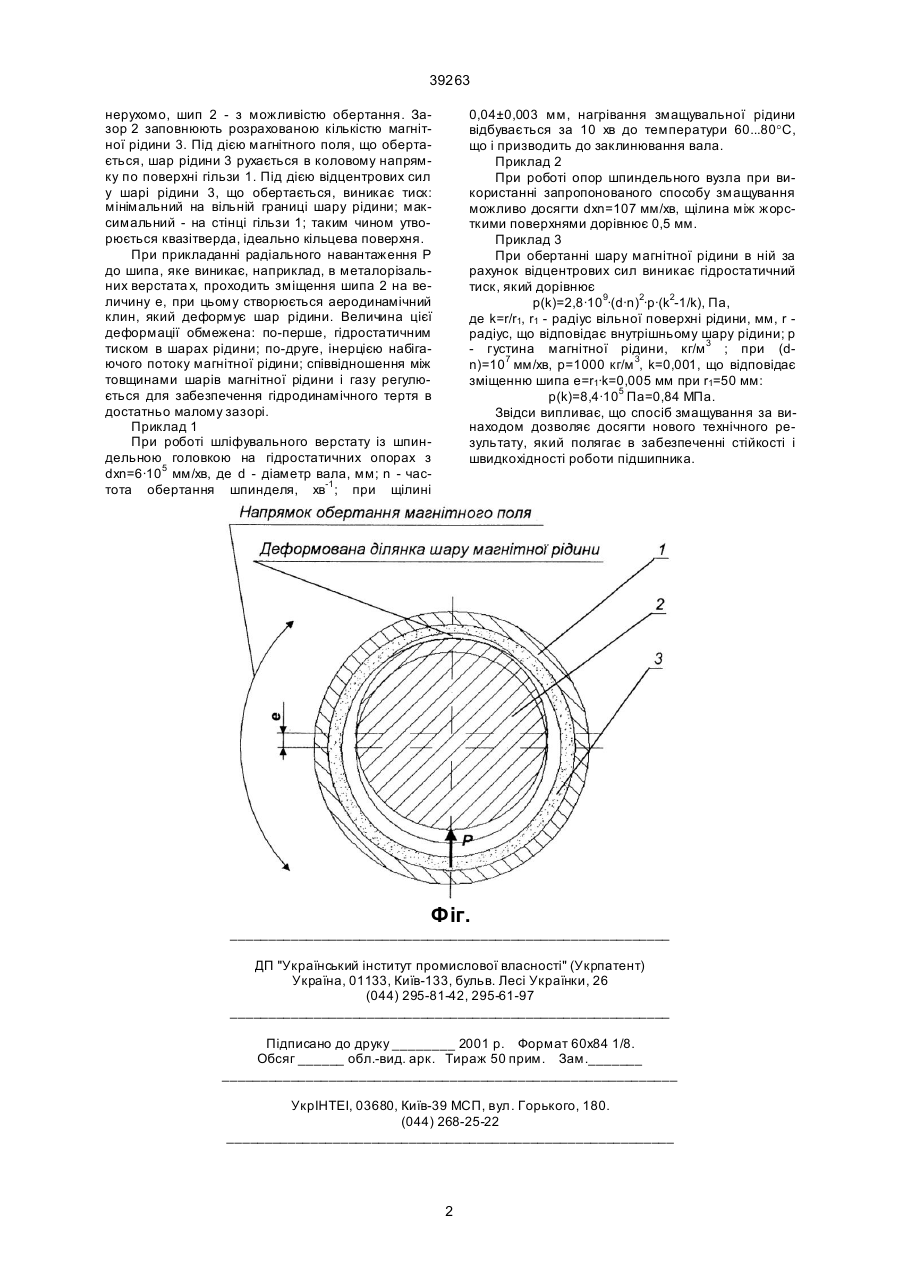

Спосіб змащування поверхонь, що обертаються, який включає розміщення рідинного шару і 39263 нерухомо, шип 2 - з можливістю обертання. Зазор 2 заповнюють розрахованою кількістю магнітної рідини 3. Під дією магнітного поля, що обертається, шар рідини 3 рухається в коловому напрямку по поверхні гільзи 1. Під дією відцентрових сил у шарі рідини 3, що обертається, виникає тиск: мінімальний на вільній границі шару рідини; максимальний - на стінці гільзи 1; таким чином утворюється квазітверда, ідеально кільцева поверхня. При прикладанні радіального навантаження Р до шипа, яке виникає, наприклад, в металорізальних верстата х, проходить зміщення шипа 2 на величину е, при цьому створюється аеродинамічний клин, який деформує шар рідини. Величина цієї деформації обмежена: по-перше, гідростатичним тиском в шарах рідини; по-друге, інерцією набігаючого потоку магнітної рідини; співвідношення між товщинами шарів магнітної рідини і газу регулюється для забезпечення гідродинамічного тертя в достатньо малому зазорі. Приклад 1 При роботі шліфувального верстату із шпиндельною головкою на гідростатичних опорах з dxn=6·105 мм/хв, де d - діаметр вала, мм; n - частота обертання шпинделя, хв-1 ; при щілині 0,04±0,003 мм, нагрівання змащувальної рідини відбувається за 10 хв до температури 60...80°С, що і призводить до заклинювання вала. Приклад 2 При роботі опор шпиндельного вузла при використанні запропонованого способу змащування можливо досягти dxn=107 мм/хв, щілина між жорсткими поверхнями дорівнює 0,5 мм. Приклад 3 При обертанні шару магнітної рідини в ній за рахунок відцентрових сил виникає гідростатичний тиск, який дорівнює p(k)=2,8·109·(d·n)2·p·(k2-1/k), Па, де k=r/r1, r1 - радіус вільної поверхні рідини, мм, r радіус, що відповідає внутрішньому шару рідини; р - густина магнітної рідини, кг/м 3 ; при (dn)=107 мм/хв, р=1000 кг/м 3, k=0,001, що відповідає зміщенню шипа е=r1·k=0,005 мм при r1=50 мм: p(k)=8,4·105 Па=0,84 МПа. Звідси випливає, що спосіб змащування за винаходом дозволяє досягти нового технічного результату, який полягає в забезпеченні стійкості і швидкохідності роботи підшипника. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
